是干挂瓷板幕墙取代石板幕墙的时候了!


2020-03-13 14:25:14




        传统石材幕墙

人类的建造活动是从最容易获得的自然材料开始的。随着技术的发展,对自然材料的后加工能力越来越强,以自然界的一种或多种物质为原料生产出来的人造材料也出现的越来越多。

传统的天然石材从自然石块的堆砌、加工切割的石块砌筑逐渐过渡到现代的石板幕墙。

天然石板幕墙的几个典型案例

关于天然石板及天然石板幕墙参阅过往文章:

形形色色的石板幕墙
石材及石材幕墙(一)
石材与石材幕墙(二)

       干挂瓷板的源起


在现代钢筋混凝土结构出现后,砖墙失去了承重作用,更多地被其它填充材料替代。出于对传统砖墙效果的追求,同时为适应现代饰面材料所追求的轻、薄要求,酷似砖面效果但厚度较薄的面砖出现了。面砖规格种类繁多,尤其是室内用装饰砖。随着技术的发展,面砖总体上有越来越大、花纹越来越逼真、形式越来越多的趋势。
普通的粘结类墙面砖由于其自身构造的缺陷有一些致命的缺点如:规格不能太大,太大则掉落的危险性大幅增加;用于室外墙面时由于长期的雨水浸泡以及冬季的多次冻融循环更易造成面砖从接缝处剥落,严重影响人员的安全;过于依赖于人工施工,劳动密集强度大,质量不易控制常带来更多的安全隐患。由于节能要求的提高,大部分建筑采用外保温结构,这也让外墙粘贴面砖更为受限。
为了适应现代外墙外保温的构造特征,同时又要满足施工简便、易于质量控制的现代施工体系,干挂式陶瓷面砖(瓷板)系统应运而生。干挂法陶瓷板系统如同石板幕墙的原理,其支承系统及面板不承受主体结构荷载作用。这种系统除了安全保障外,它的另一个明显的优点是能够明显地提高墙体的热工性能、隔声性能。

  干挂瓷板与干挂天然石板的对比

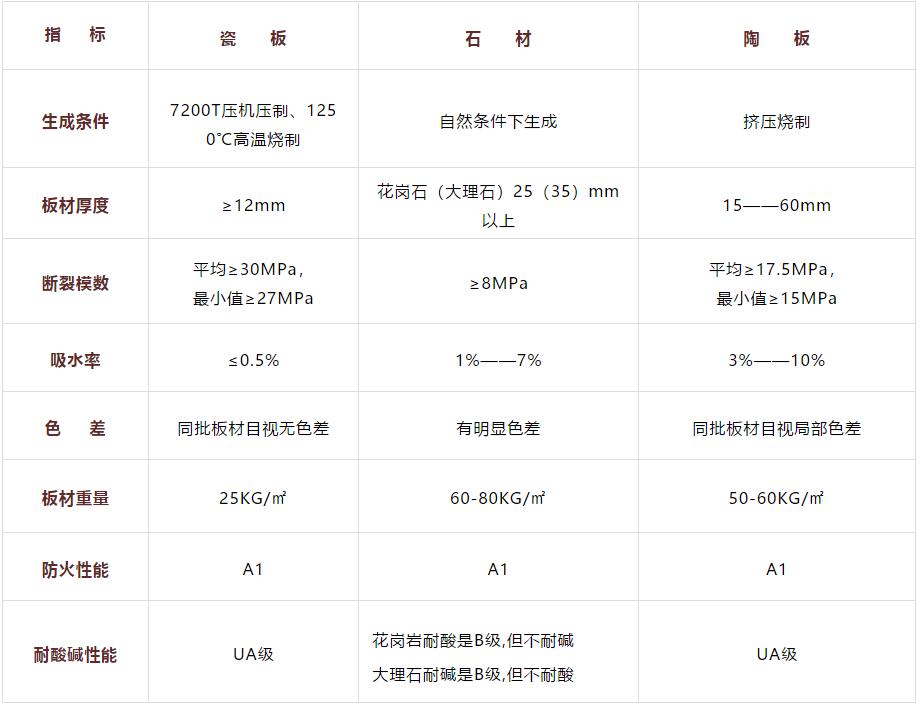

瓷板、天然石材、陶板对比表

  生产过程及环境影响

人造瓷板——陶瓷是以不同成分配比的无机非金属固体材料(甚至是废料再利用)经过压制、烧结而成,对自然环境的影响相对较小。

天然石材——直接从矿山开采,对地表影响巨大,且在加工过程中的粉尘等对环境同样产生较大的负面影响。


©astrid westvang(CC BY-NC-ND 2.0

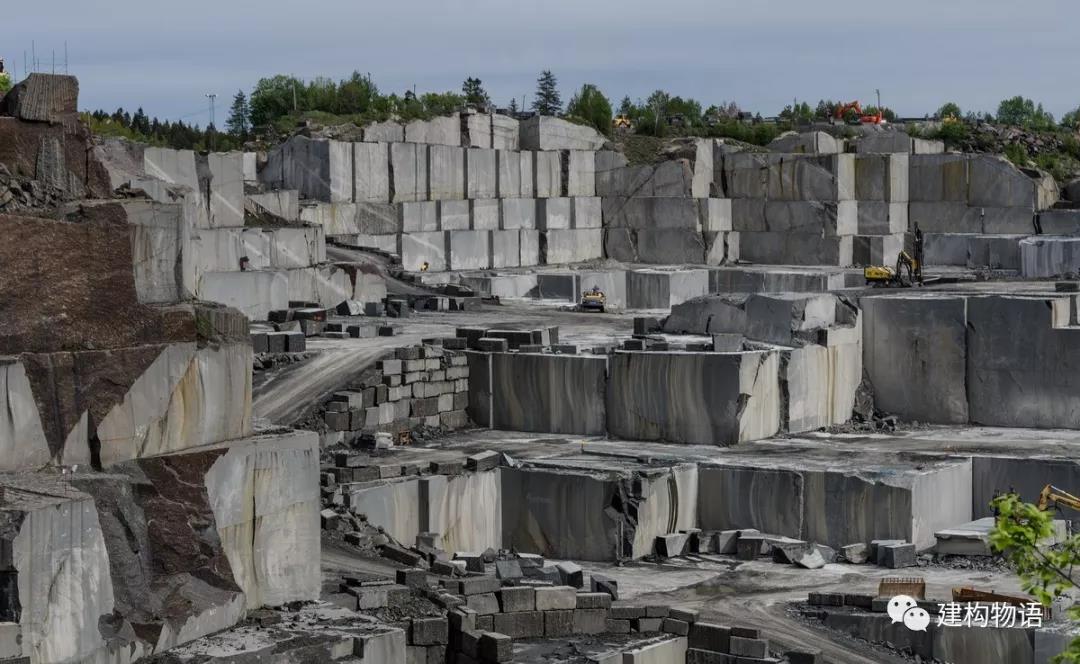

天然石材的开采
  强度比较
人造瓷板——通过粉料干压成型,其成份完全均匀分布,故生产出的瓷板质地均匀、统一,不存在薄弱的环节,难于出现破坏应力集中等现象。另外,瓷板本身的强度非常高,国家制订的相关瓷板规范上要求断裂模数大于27MPa(东鹏陶瓷产品一般做到40 MPa以上),远大于石材要求的8MPa。
天然石材——由于在自然条件下生成,天然石材在结构上、成份上存在不均一性,在受到外界破坏力的作用时,容易出现局部破坏应力集中点,加速板材的损坏。在国家制订的相关石材幕墙技术标准上,断裂模数只要求其大于8MPa即可。

  自重、荷载比较

人造瓷板——瓷板强度高,规范要求大于12mm就可以了。这样的好处:一是减小了建筑物基础的承重要求;二是由于板材厚度小了,直接造成重量低,其重量在25kg每平米左右。大大降低了工人的劳动强度,提高了现场的安装效率,可有效缩短施工周期。
由于自重小,幕墙传递给主体结构的荷载自然也小了,干挂瓷板幕墙因此也更为适合结构受限的建筑外立面的改造。
天然石材——正因为石材强度小,要保证其安全性必然要加大其厚度,造成建筑物要对干挂石材的承重非常大,规范要求幕墙干挂的石材厚度必须大于25mm(大理石35mm),其重量一般在60kg~80kg每平米之间。大大加大了工人的安装强度。

  耐候性、自洁性比较

人造瓷板——瓷板经压制和高温烧结而成,其结构致密,气孔率小,具有远高于石材的耐候性及耐久性。暴露于风雨及污染空气中,不会产生变质、褪色、吸污等问题,自洁性更好。
天然石材——岩石是通过地壳运动形成,看似坚硬,但存在大小不一的孔隙。且受日照、温湿度等影响,时间长容易产生白花(主要指泛碱)、水斑、锈迹等天然性病变症状。相比而言,花岗石耐候性好,而纹理更好的大理石、凝灰岩更易风化,用于外墙需进行表面封闭处理。

  施工周期及便利性比较

人造瓷板——生产周期短,厚度小,重量低,易于现场加工切割(水刀),大大降低安装劳动强度,提高安装效率,可有效缩短施工周期,大大降低了施工成本。
天然石材——厚,重量大,加工周期长,现场加工相对复杂(切割、打磨),安装强度高、效率低,整个施工周期长,施工成本高。
  综合价格比较
综合而言,干挂瓷板的成本远低于常规干挂天然石板,甚至在采用某些构造时成本可达其1/2。

            瓷板的表面观感

随着生产技术的发展,现在的瓷板通过各种技术已然能够达到“以假乱真”的效果,通过电脑随机布料、3d打印等技术,改变了早期瓷砖采用渗花工艺造成的纹理线条简单重复、单一的缺点,完全可以模仿各种天然材料的纹理。由于人工选择模仿纹理最好的石材,瓷板的纹理甚至超越了大量的天然石板。


东鹏陶瓷生产的一些幕墙用仿大理石、凝灰岩类干挂瓷板样式(常规尺寸0.6x1.2m,1.0x1.0m

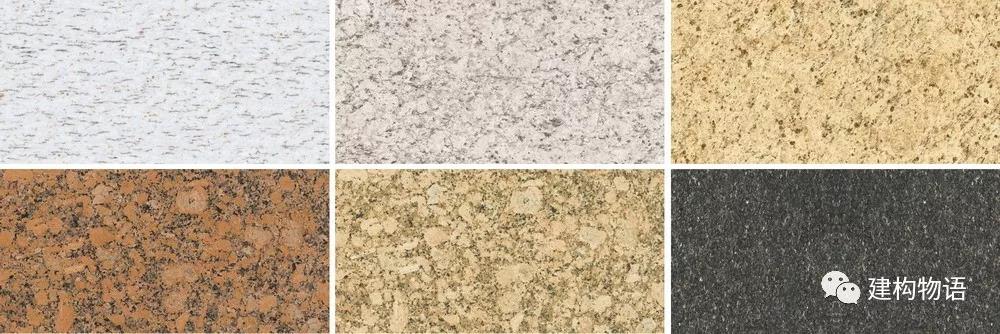

东鹏陶瓷生产的一些幕墙用仿花岗石类干挂瓷板样式(常规尺寸0.6x1.2m,1.0x1.0m

          干挂瓷板构造技术


干挂大块瓷板通常采用背栓式、短挂件式、通长挂件式等构造方式,其中背栓式受力更为合理,也是目前采用最多的构造形式。

龙骨体系的背栓式瓷板幕墙构造示意图
龙骨体系的背栓式瓷板幕墙施工过程中

对于国内常见的剪力墙结构高层住宅(规范要求100米以下),由于墙体强度高,可以采用一种更为简单的构造模式——点挂式

(tips:高度不超过24米的实心砖砌体外墙结构经过适当加固后也可采用点挂式。)
所谓点挂式幕墙即是面板通过挂件直接与外墙结构点式连接的系统。点挂式系统最大的优势是节省了常见幕墙体系中的金属横梁、立柱,施工更为简单便捷,同时减少了幕墙厚度,经济高效,又被称为“简易式幕墙”、“无龙骨幕墙”。

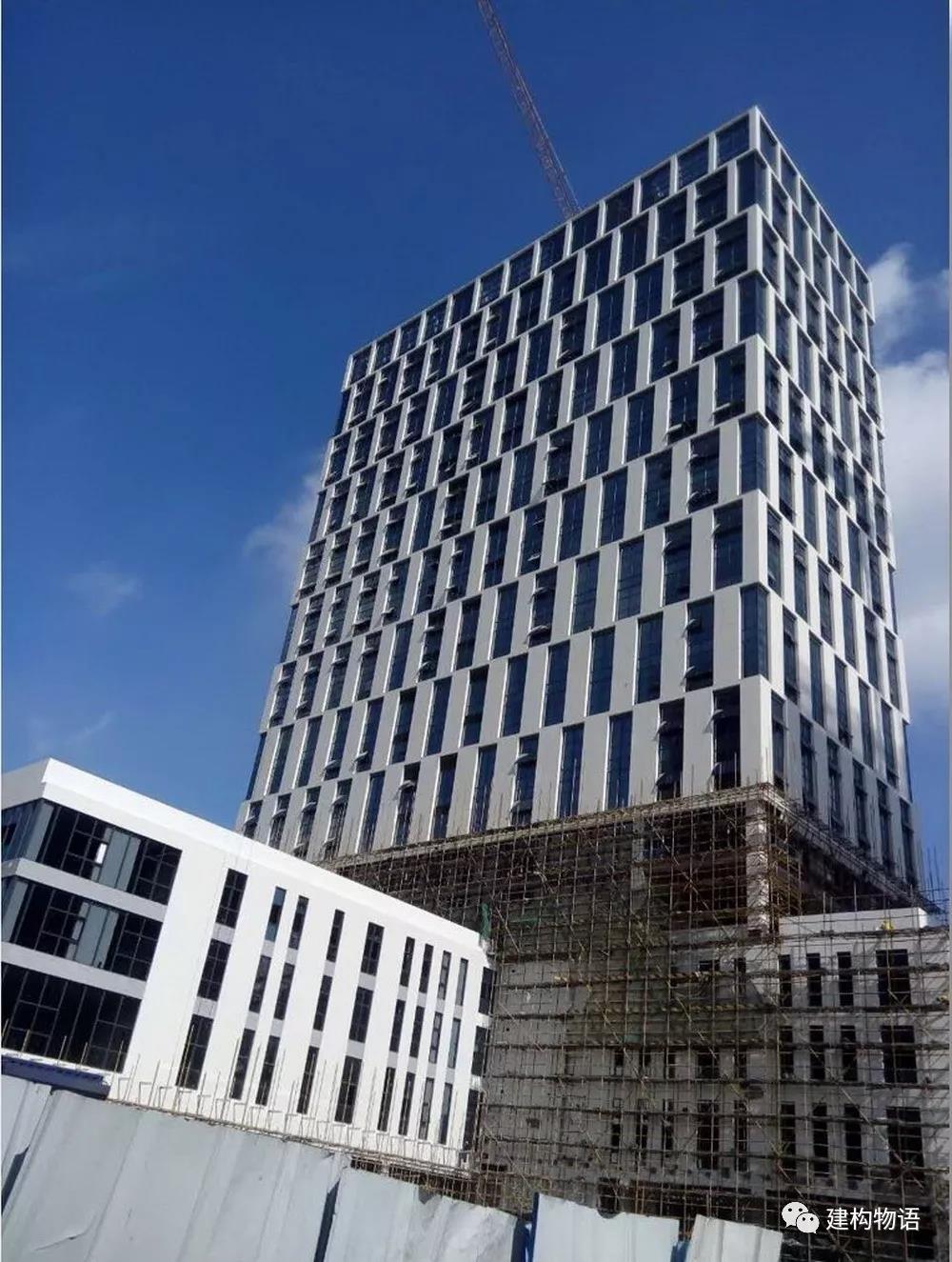

点挂式瓷板幕墙施工过程中

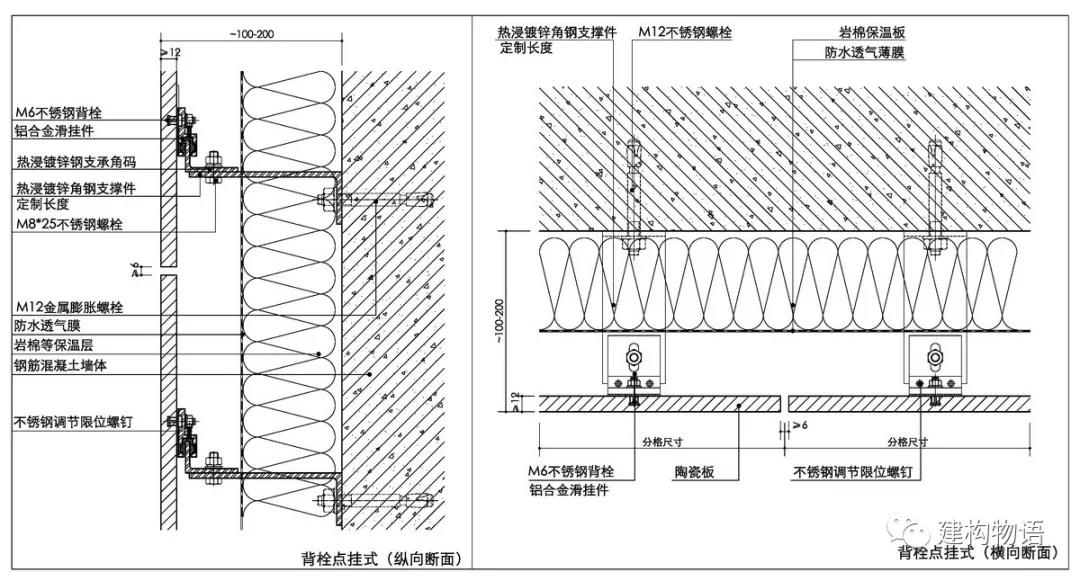

点挂式瓷板幕墙构造示意图

说到干挂幕墙,又不得不提板间缝隙的处理,有意了解的请阅读过往文章:
 细数国内建筑构造误区之一——幕墙密封胶缝
除了常见的类似于天然石板幕墙的构造外,也可以采用其它类似于平板瓦、玻璃板的一些构造方式,这些方式如果运用得好可以创造出更有特色的效果。,如果建筑师掌握了幕墙构造的基本原理,也可以创造出更为新颖的形式。



©建材U选

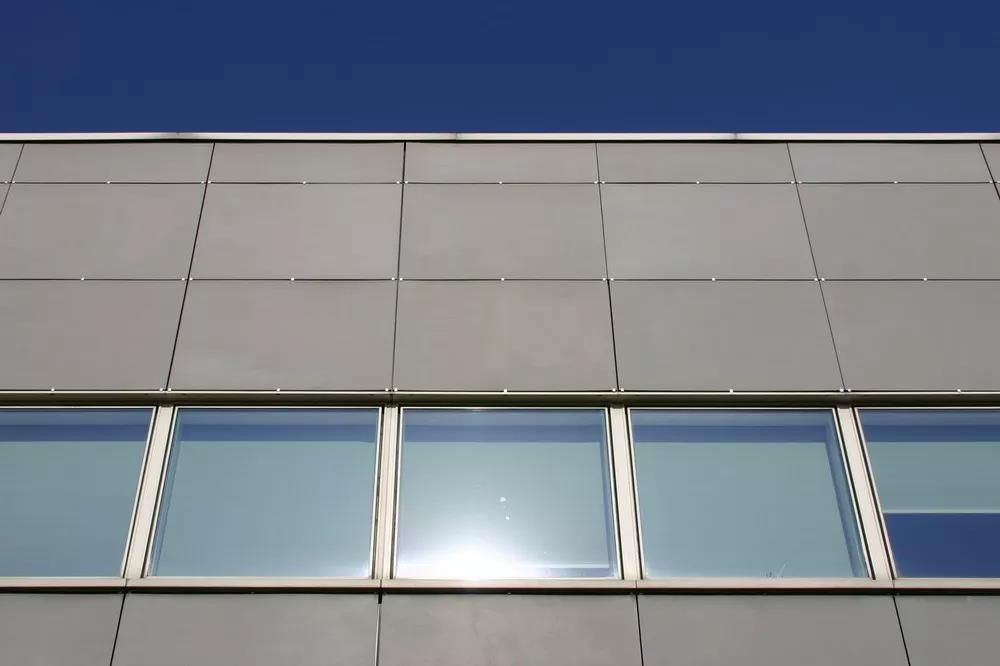

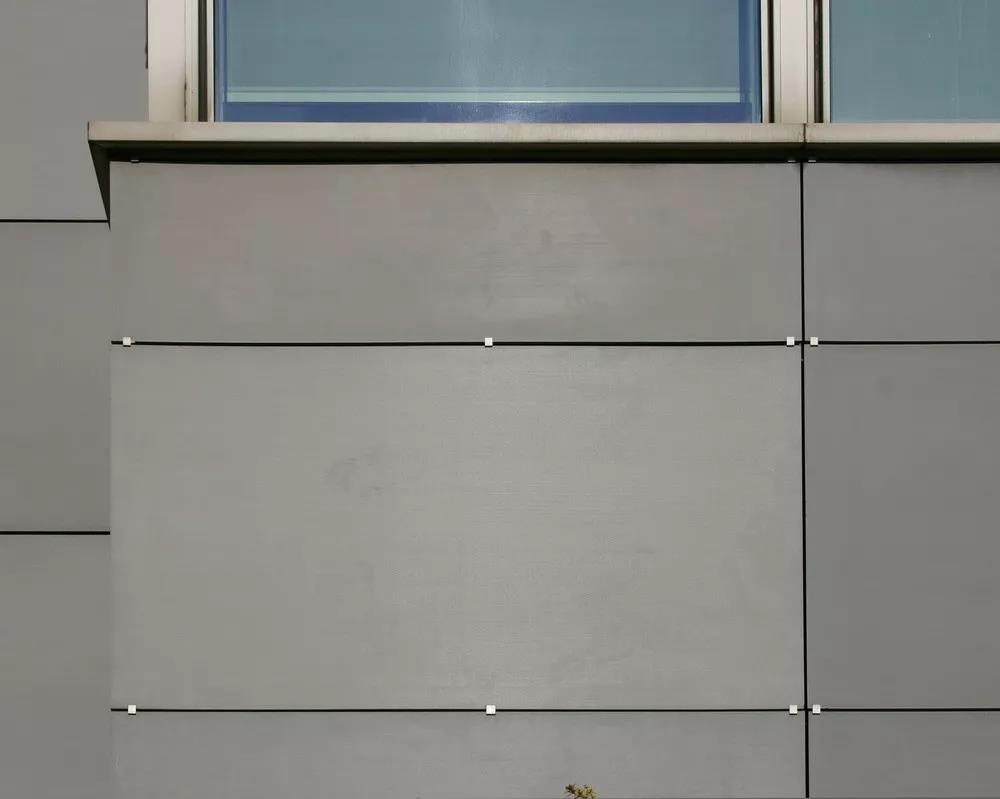

金属明卡扣固定构造的建筑
批叠式板材明扣件构造示意图
常见的板岩批叠式构造外墙(类似于瓦屋面)同样适用于瓷板


©Fredrik Linge    CC BY-SA 2.0

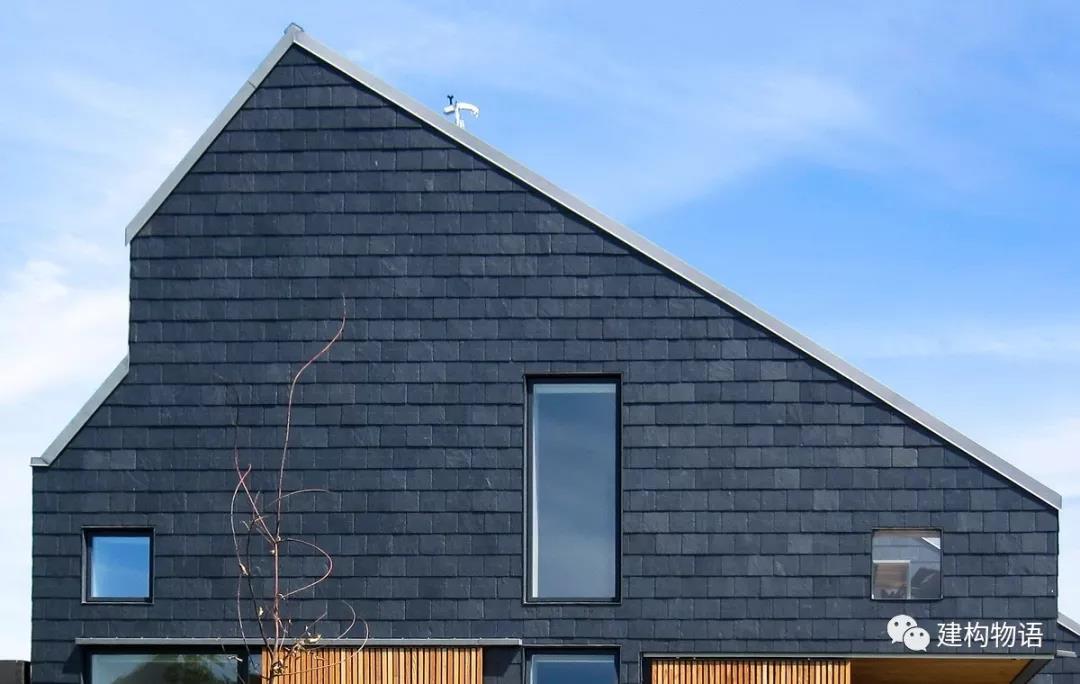

板岩的效果(图片为板岩)——瓷板同样可以实现

参见过往文章:

传统平板瓦的再生


由于瓷板的加工工艺越来越高,从质感肌理上完全可以乱真。同时,干挂瓷板幕墙的构造原理与干挂石板幕墙类似,技术较为成熟可靠,替代天然石板幕墙正当其时!

         干挂瓷板的适用项目

因此,我们推荐以下项目可以优先选择干挂瓷板:

除了上文介绍的干挂式瓷板幕墙外,还有一种大块瓷板的室外应用方式——陶瓷薄板,采用类似于玻璃幕墙固定玻璃(明框、隐框皆有)的构造方式,也可以理解为替代玻璃面板的一种材料。

         东鹏干挂瓷板案例

上海仁恒森兰雅苑——背栓式

北京中国音乐学院教学楼——背栓式


哈尔滨金色莱茵公寓——背槽式

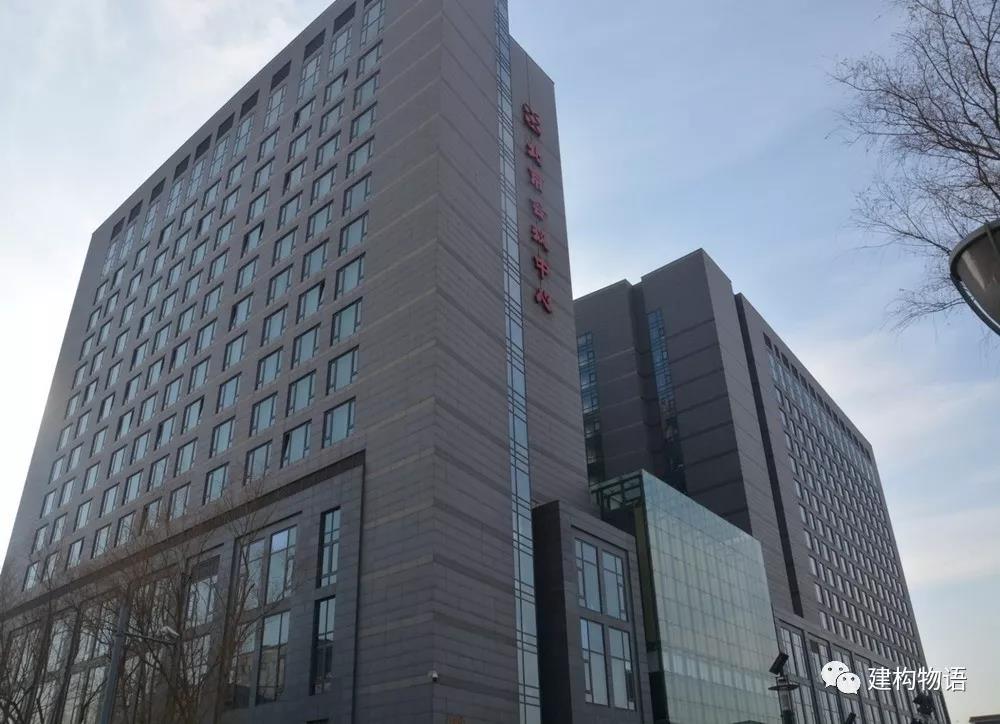

北京会议中心——背槽式

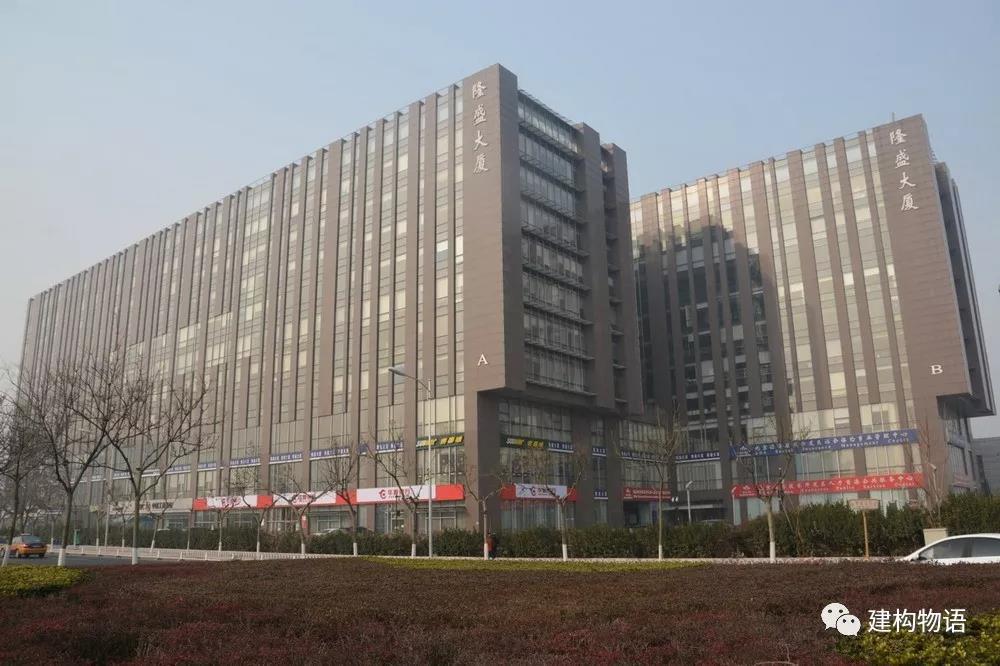

北京隆盛大厦栓式


佛山华夏中央广场——背栓式

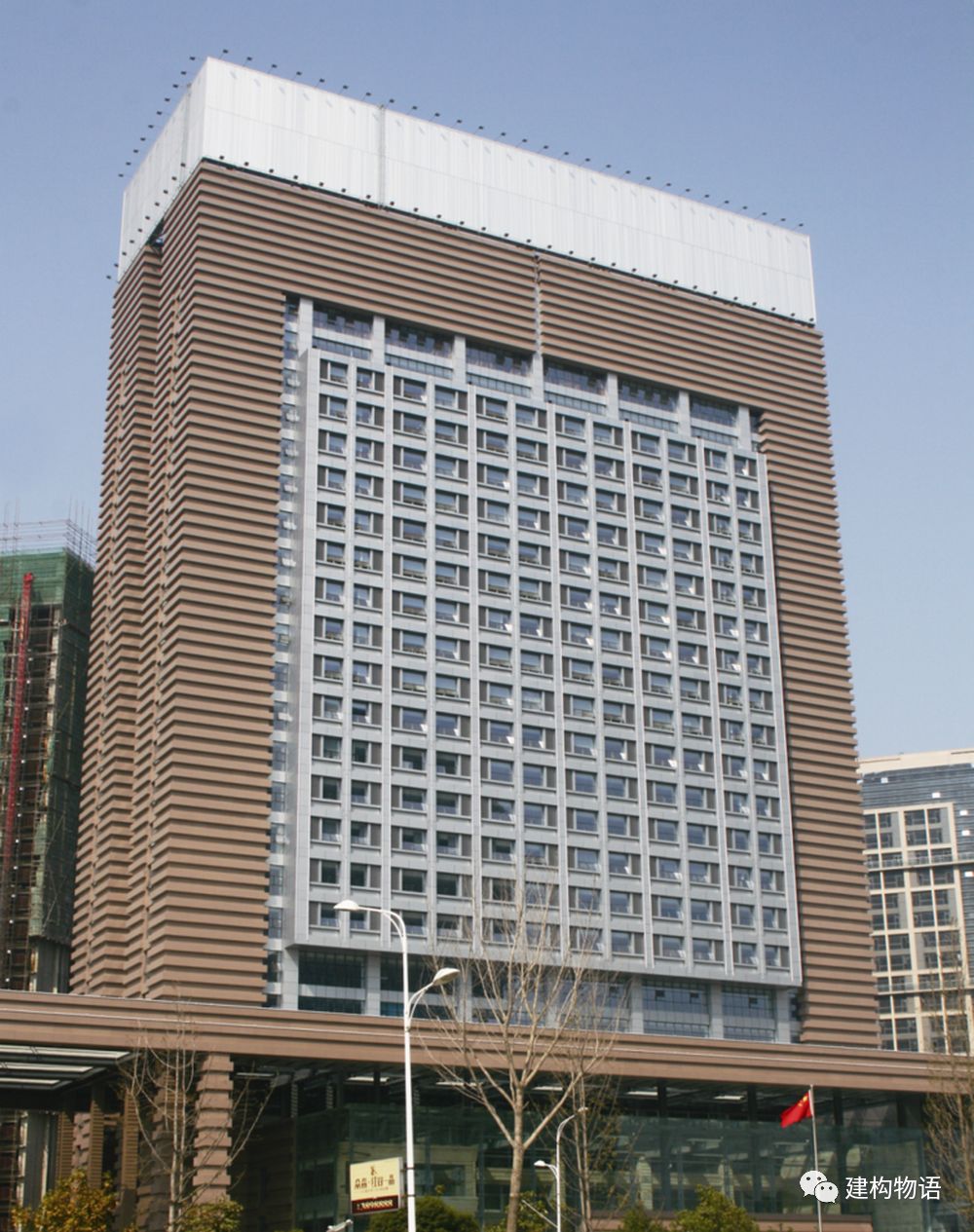

江西传媒大厦背槽式

顺德市第一人民医院 ——背栓式.jpg
顺德市第一人民医院 栓式

西安市精神卫生中心  ——背栓式.jpg

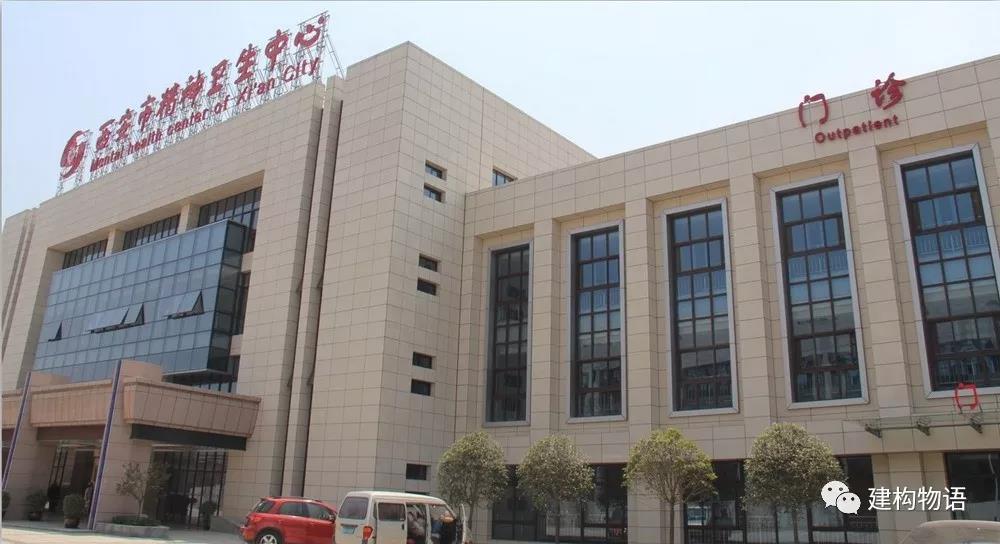

西安市精神卫生中心  ——背栓式

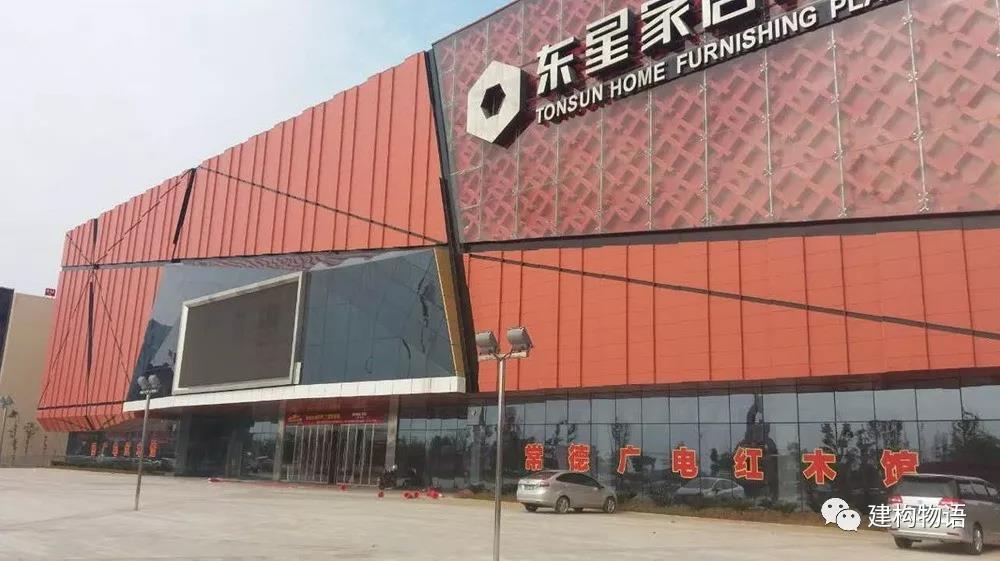

常德东星家居陶瓷城——背栓式

国内干挂瓷板无疑以东鹏陶瓷最为大众所知,自1998东鹏开始致力于瓷板幕墙的开发及应用,截止2016年,东鹏瓷板幕墙使用量达700多万平方米,使用案例达600多例,从别墅到公建,从多层到超过100米的高层建筑,都有大量成功实践案例,遥遥领先其他品牌。点击文末左侧“原文链接”可以了解更多东鹏干挂瓷板信息,急于了解的可直接电话联系东鹏瓷砖干挂瓷板幕墙中心的专业工程师(李总::075782787930,13902845367)

其它
干挂瓷板主要相关规范:
JGJ336-2016《人造板材幕墙工程技术规范》
JGJ321《点挂外墙板装饰工程技术规程》
JG/T217《建筑幕墙用瓷板》
