玻璃砖

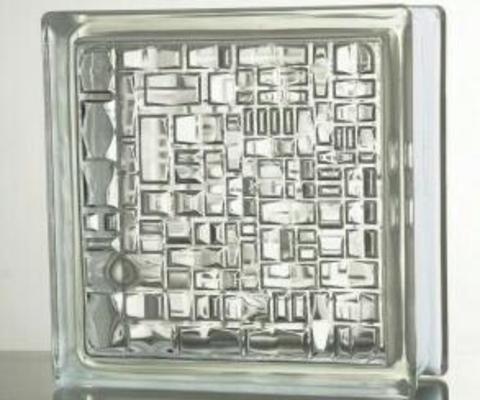

建筑中绝大部分使用的玻璃砖是空心玻璃砖,它是以石英砂(SiO2)、纯碱(Na2CO3)、石灰石等硅酸盐无机矿物为主要原料经高温熔融、精制成型、冷却而成的非透明空心砖块,它四周密闭,中部为空腔,内部装入0.3气压的干燥空气。它融合了玻璃的固有特性和空心砌块的特点,无毒、无害、无污染、无异味、无刺激性、抗腐蚀,不对人体构成任何危害,易于回收利用。由于空心玻璃砖内部有密封的空腔,因而具有隔声、隔热、透光、防结露等优良性能。空心玻璃砖根据表面处理的不同形式透光率有所差异,一般约为35%~60%。它经常作为室内隔断、室外围护墙体甚至透光地板、透光顶棚材料。

产品特点:

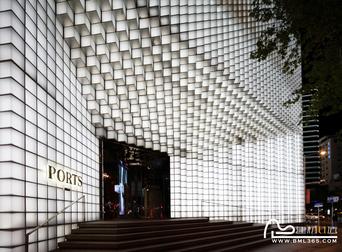

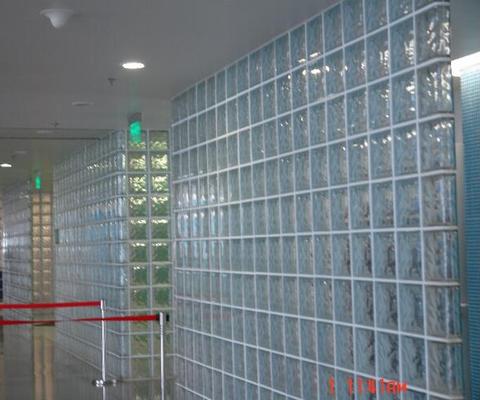

1.       透光不透视,运用于外墙时,在保持室内私密性的同时提高了室内照度,产生了柔和的光影效果,避免了阳光直射、照度差异大所引起的不适。夜晚,室内的灯光柔和泛出,建筑成为一个发光体,改变了传统建筑给人带来的封闭印象。空心玻璃砖用于室内隔断时,可以间接采光、提高室内的照度。

2.       具有很较高的抗压强度和抗冲击强度,即便是很高的玻璃砖墙,也可以采用墙体自承重方式。

3.       耐火特性与普通玻璃相比更好,80mm厚的玻璃砖耐火极限大于72分钟。国外开发的厚度为160mm厚的玻璃砖耐火极限甚至达到了90分钟。

4.       防止结露。据试验,在内侧温度20、湿度60%的情况下,外侧温度即使在-2时,玻璃砖表面也不会雾化、结露。



空心玻璃砖与平板玻璃传热系数、隔声等各种参数的比较(注:由于玻璃砖样式繁多,仅以普通透光玻璃砖作分析)

品种

传热系数

W/m2·K

隔声

dB

透光率

%

抗压强度

mpa

抗冲击强度

mpa

金属框架单层窗

5.8

22







金属框架双层中空玻璃

3.2

30







240x240x80型空心玻璃砖

2.30

42

85

7.5

0.78

240x115x80型空心玻璃砖

2.50

45

77

6.0

0.78

190x190x80型空心玻璃砖

2.35

40

81

7.5

0.78



产品规格:

常用玻璃砖的规格有:115 x115 x80 mm145 x145 x80(95) mm190 x190 x80(95) mm 240 mm x115 mm x80 mm 240 x240 x80 mm300 x300 x100 mm430x430x120mm,除此之外还有弧边砖、角砖、三角形砖、六棱砖等异型砖。玻璃砖表面有多种纹理、色彩、质感效果可选。

设计选用要点:

1.       玻璃砖虽然在我国的运用也有了一定的时间,然而一般以室内、小面积运用居多,大面积运用于外墙还较少。除《建筑玻璃应用技术规程》中对于室内空心玻璃砖墙有很少的涉及内容外,我国还缺少相应的、详细的、有指导意义的设计及施工规程。在现阶段国内大面积空心玻璃砖墙的经验还较为缺乏时,作为建筑师应担当更多的责任,应请结构工程师参与构造设计并作必要的验算、试验。

2.       玻璃砖墙在大面积应用于外墙时,应主要考虑玻璃砖墙自身的结构稳定性、热胀冷缩带来的墙体变形。由于玻璃砖为脆性材料,因此玻璃砖墙单元尺寸及周边固定方式较为重要。根据英国LUXCRETE公司推荐:无防火性能要求时,80mm厚的空心砖墙面积不大于18m295100mm厚的空心砖墙面积不大于24m2,且高度及长度均不应超过6m;有防火性能要求时,空心砖墙面积不大于9m2,且高度及长度均应不超过3m。超过此限时则应增加水平及垂直的伸缩缝、结构固定设施。

3.       一般而言,玻璃砖墙体的构造主要应注意墙体周边的固定方式,可以采用单向固定(水平向或垂直向)的单向板体系及双向固定的双向板体系。当玻璃砖墙体超过一定范围时应设置伸缩缝、中间加强型材。玻璃砖地面及顶棚的受力原理类似于井字梁体系,主要应注意双向拉结梁的构造设计。玻璃砖为脆性材料,构造设计中应特别注意设置胀缝、衬垫防止玻璃砖受力产生的脆性破坏。


相关案例

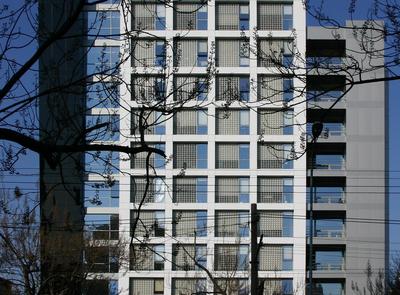

中规院办公楼
