巧妙的双层屋面结构——柏林自由大学图书馆


2016-12-17 17:09:28




自2005年9月正式启用以来,这个外表看起来像橄榄或者水滴、内部看起来像“大脑”的图书馆成为柏林自由大学(Free University)校园的一个激动人心的去处,它坐落于校园中心地带的一组方格状庭院中,四周均被建于40多年前的具有早期现代建筑典型特征的建筑和廊道围绕。

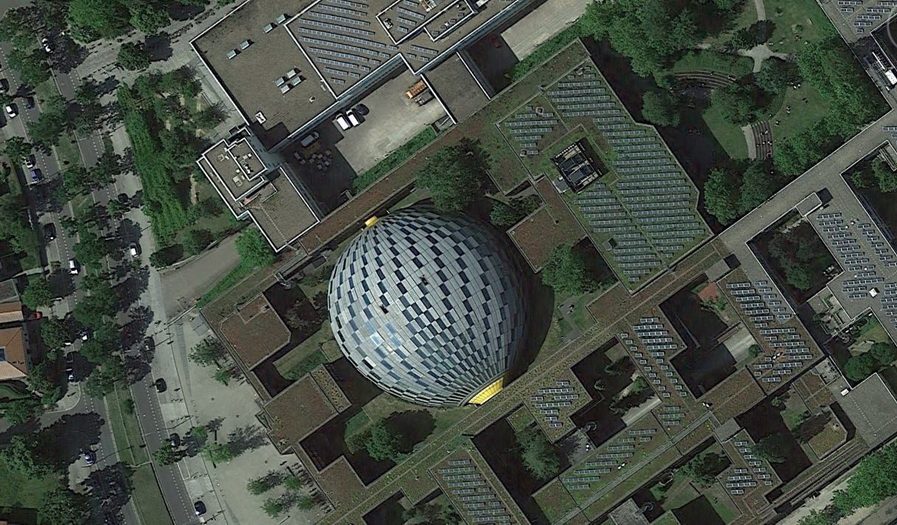

谷歌地球里的柏林自由大学图书馆

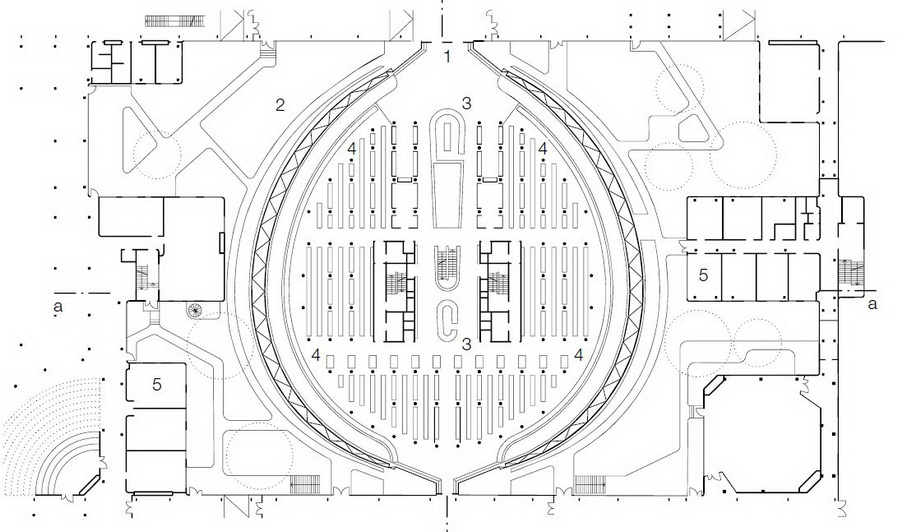

入口层平面

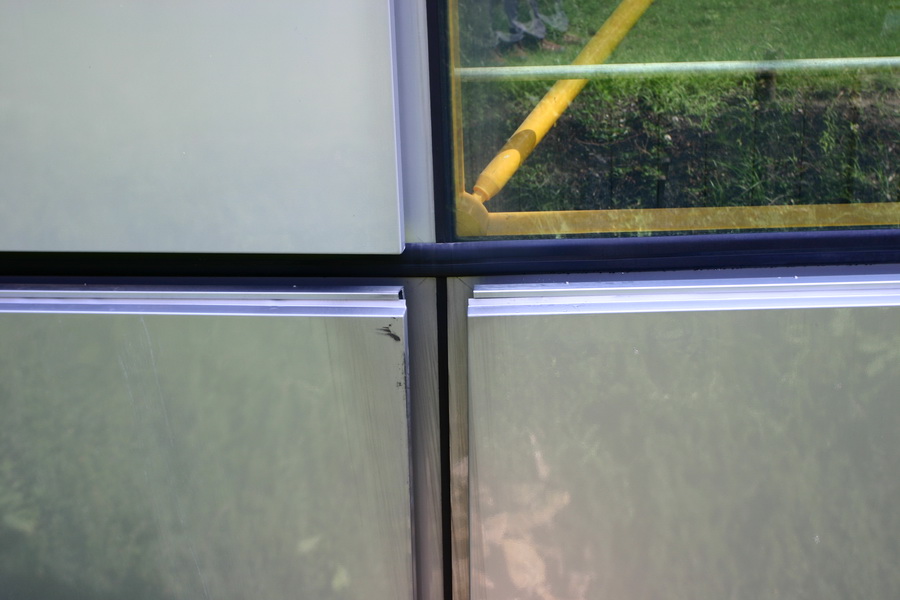

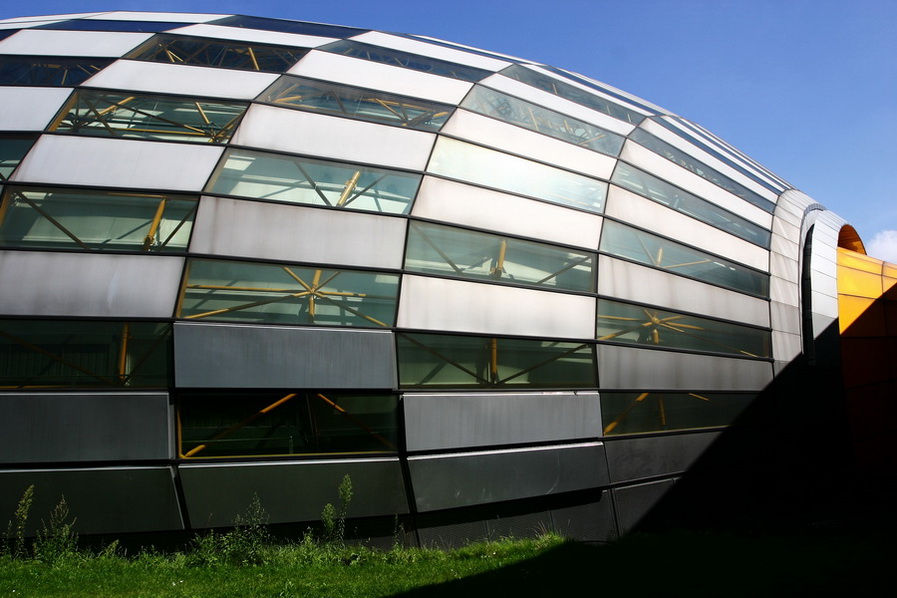

铝板和玻璃相间的墙屋面一体化系统

原有建筑的走廊成为建筑的主入口

这个作品同样从外表看起来有些突兀甚至怪异,一如建筑师的另两个位于英国伦敦的作品——伦敦市市政厅和外号为“小黄瓜”的瑞士再保险大厦。然而在看似突兀的形式背后,凝结了福斯特建筑师事务所多年来生态建筑研究与实验的经验,它从设计出发以科技手段充分提高了建筑的能源利用效率。

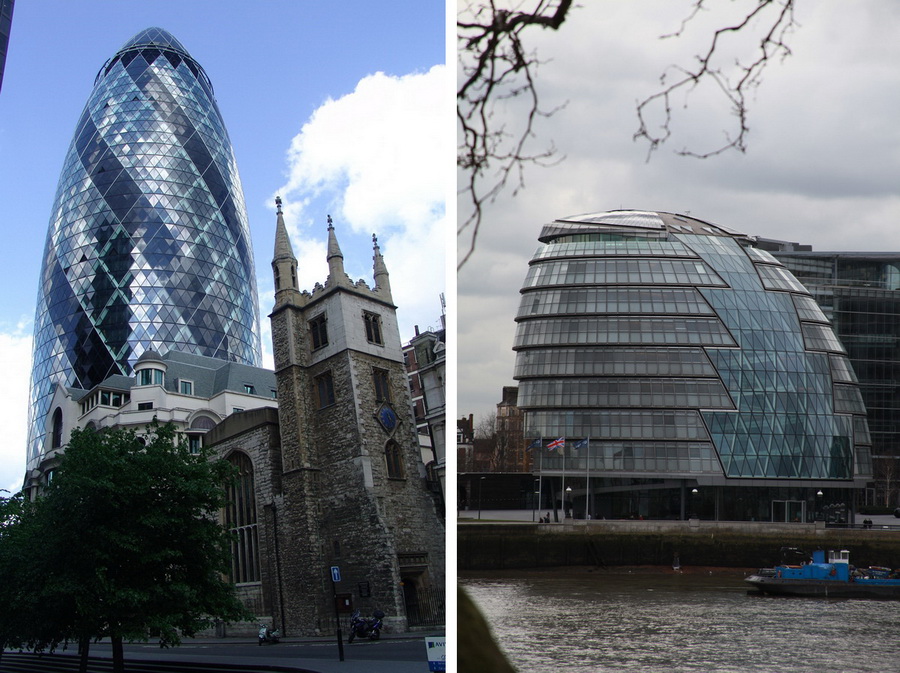

伦敦市政厅&伦敦瑞士再保险大厦

建筑最富特征的实际不是建筑的形式,而是室内的空间及其结构。建筑采用墙屋面一体化的空间球节点网架结构,这种结构在大跨度空间中司空见惯,然而在建筑师的设计里这种传统的结构却产生了特别的魅力。建筑师利用了空间球节点网架结构的中空结构特征,自然地设计了双层外壳结构。外层以复合了保温材料的铝合金面板和透明玻璃面板呈一定规律交替覆盖,部分铝板可以开启调节室内温度和空气品质;内层以半透明或透明的膜材覆盖,光线均匀扩散至室内;内外层之间自然地形成了空气流通层。双层表皮之间的空间球节点网架均被漆成黄色,增加了建筑的色彩表现力。

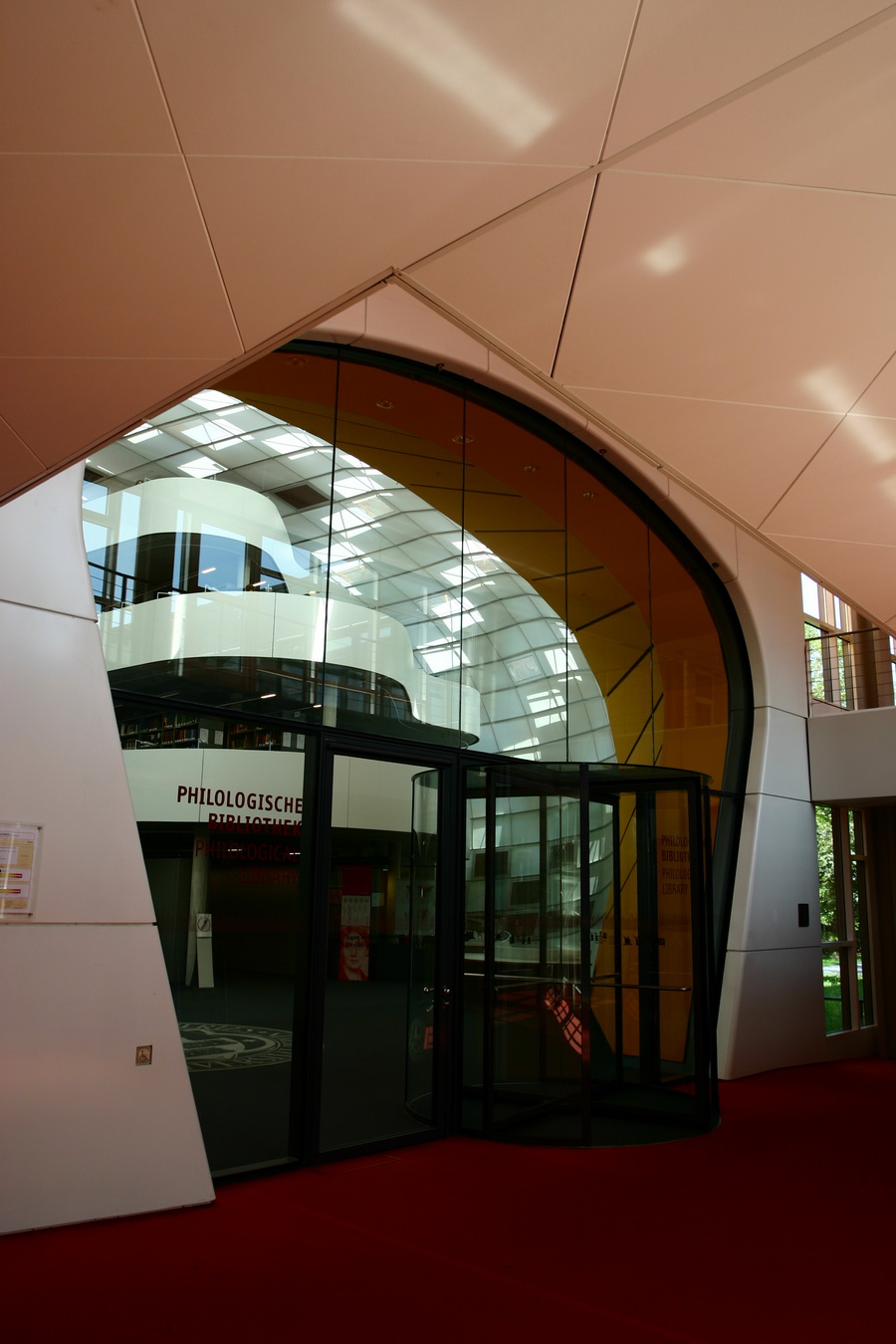

图书馆入口

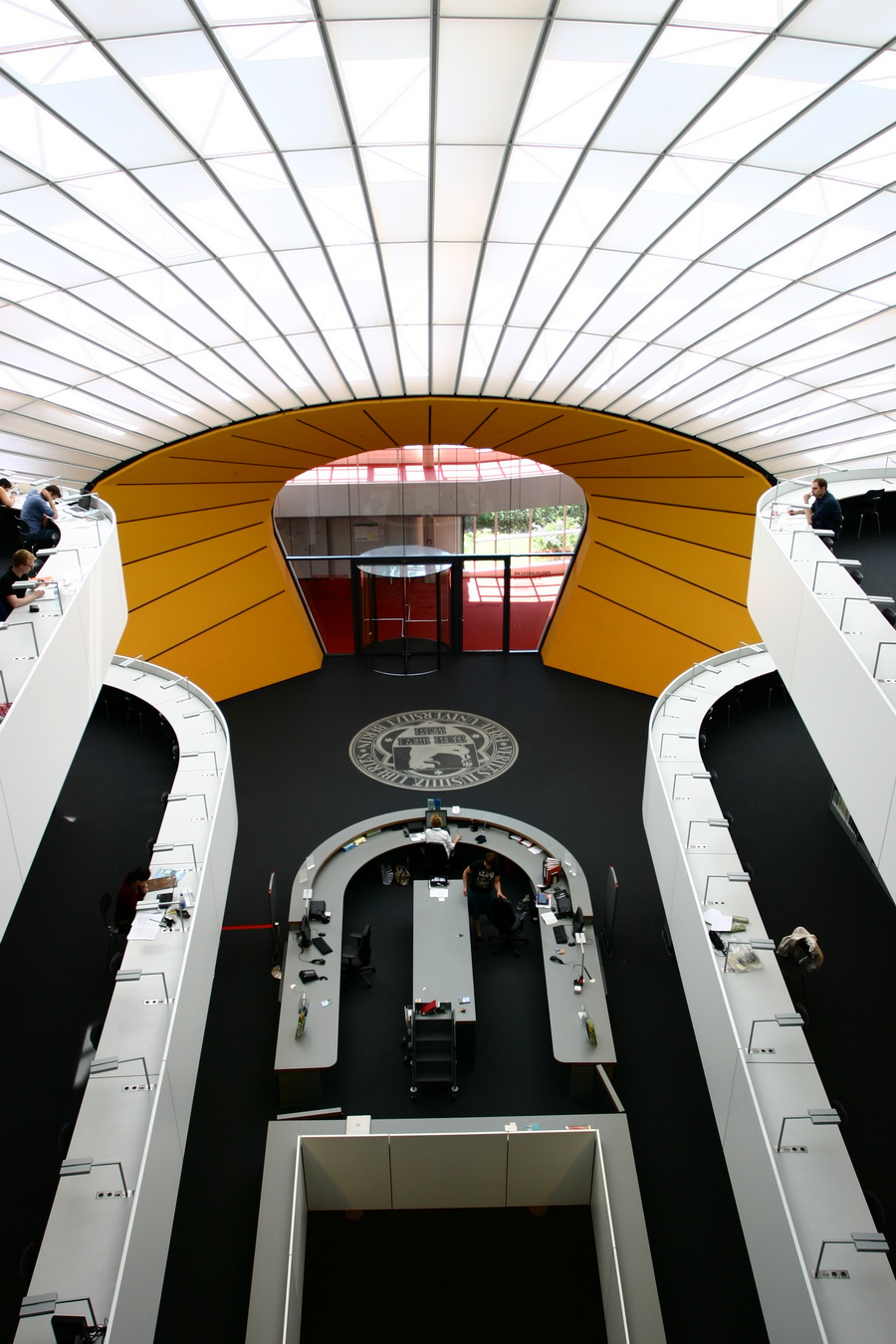

从楼上看图书馆入口空间

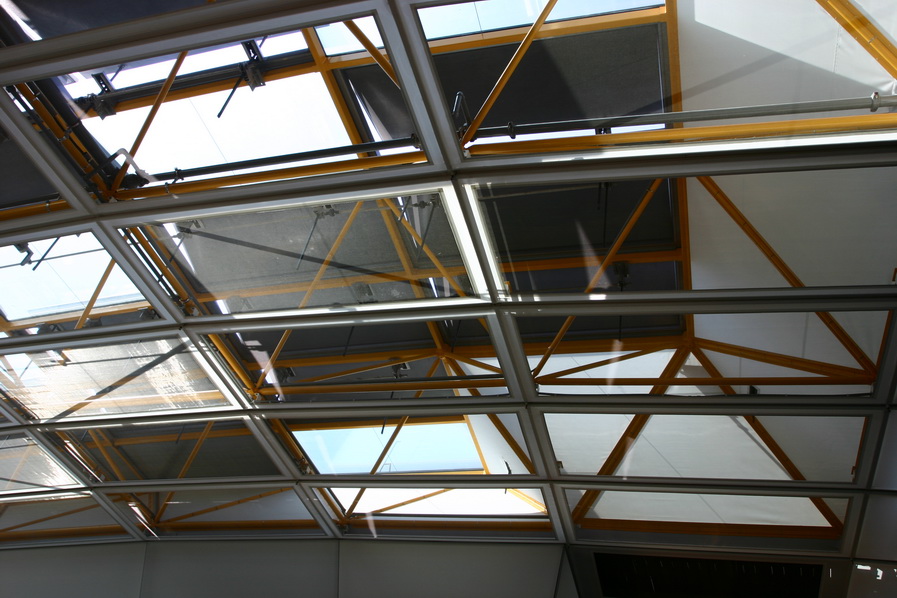

常见的空间网架结构在福斯特的设计里产生了新的效果

构造细节

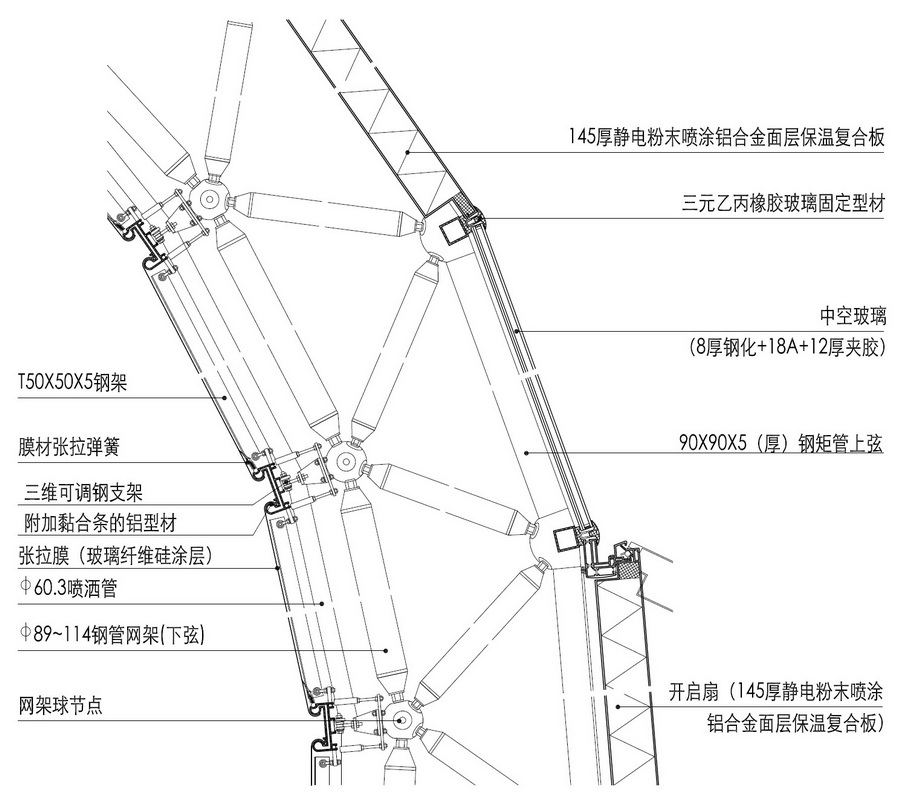

典型的屋面构造详图

这种处理方式在建筑师设计的同样是空间网架结构的北京首都国际机场T3航站楼中也出现过,只不过网架内层采用了铝合金格栅式吊顶,网架颜色变成了中国红。

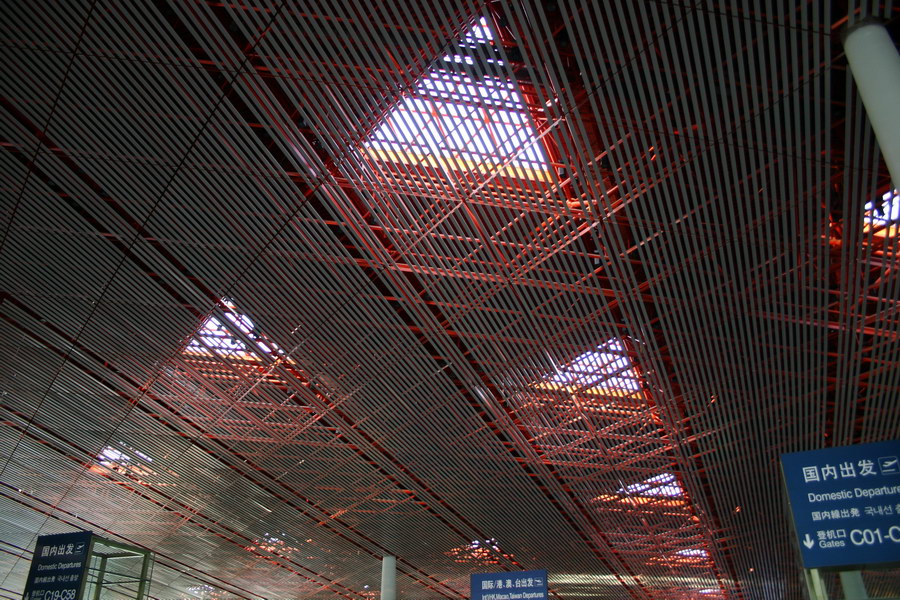

北京首都国际机场空间网架结构屋面

建筑师将整个空间周边空开,大部分功能分区集中在中央4层的开放式混凝土结构中,中央混凝土层板层层悬挑并随着层数逐渐退台。书架排列在中心位置,总共约600个座位的阅览区域则设置在层层退台的楼板外围,读者可以获得更多的自然光线和视野、书籍则避开了来自四周的阳光,二者各得其所。整个空间更加开放、自由,令人愉悦。这种以阅读者为中心的空间提供了师生更好的学习环境,将更多的热爱学习的人们重新聚集到图书馆。

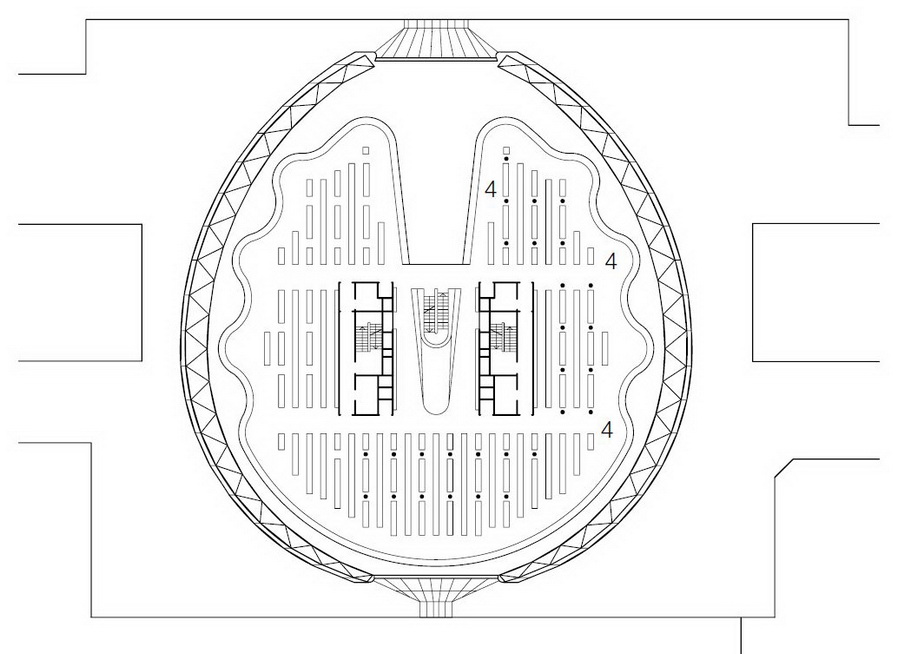

典型的楼层平面图

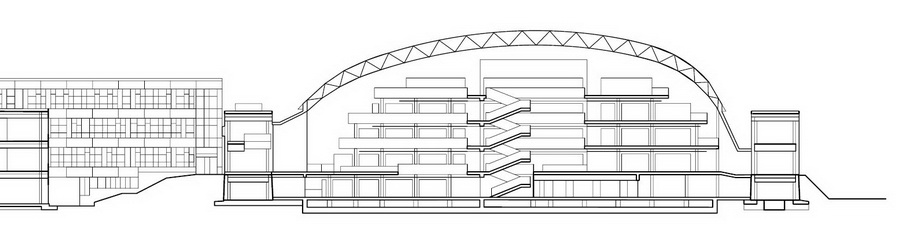

剖面图——清晰地表达出空间关系

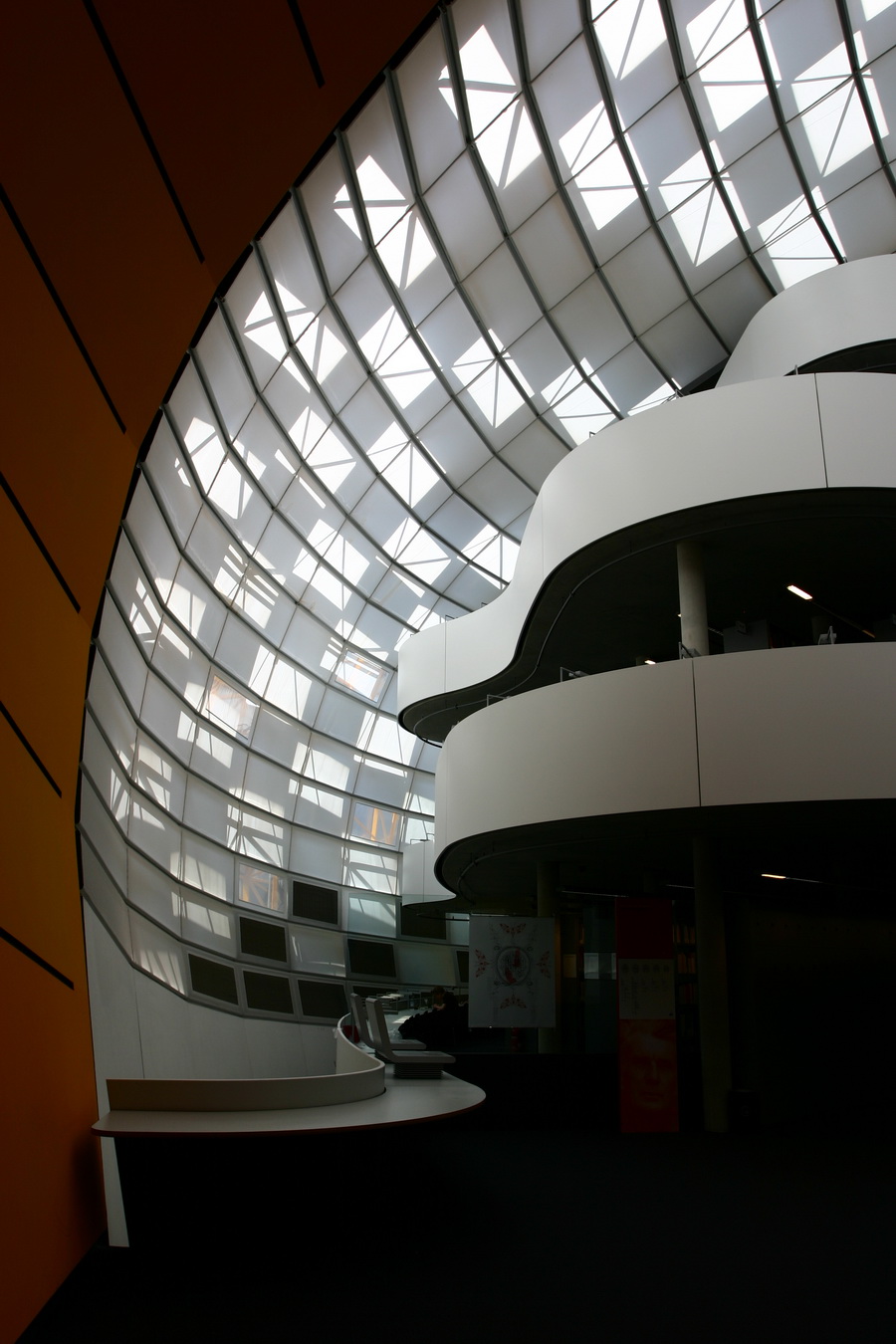

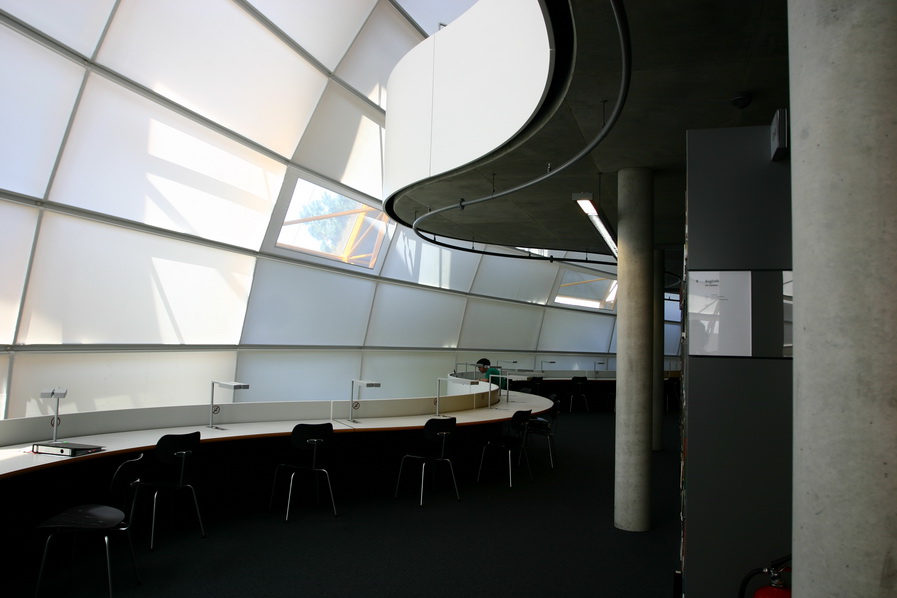

靠近建筑外侧的阅览空间

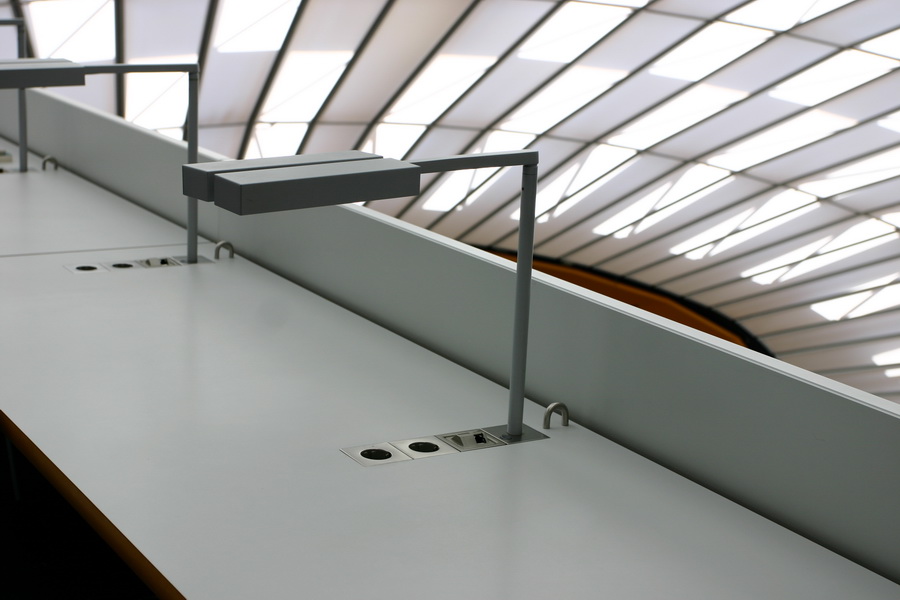

配套设计的家具

在空间球节点网架结构穹顶下,建筑师采用了传统的混凝土结构系统,建筑通过预埋管线的水媒来采暖或制冷(即低温辐射空调系统),配合双层表皮的面板开合调节室内温度。除自然采光外,在一年中近6成的时间里,图书馆可以完全实现自然通风,据称其可以比同类型建筑节省近35%的能源消耗,对节能有兴趣的同学可以仔细研究研究。

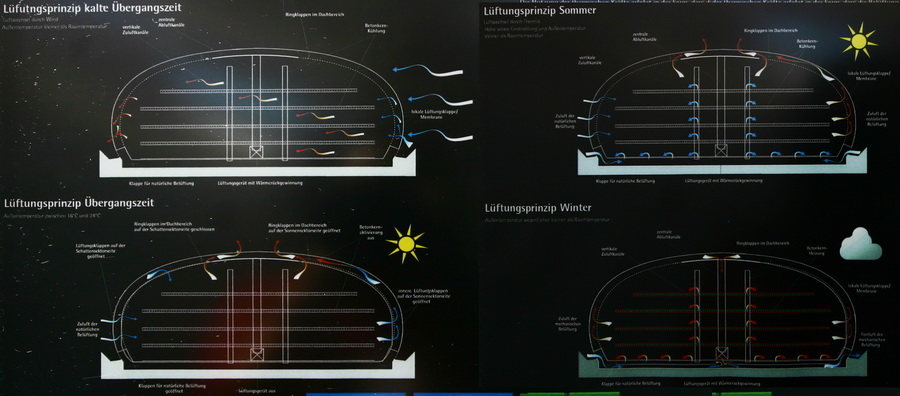

热工系统图示

当然,如果非要去寻找建筑的问题,我们可以发现由于建筑地处四周建筑包围之中场地过于紧促,同时墙屋面一体化的双层结构不可避免地拉开了人与室外自然的距离。尽管室内空间丰富惬意、自然光线柔和充沛,但长时间在空间内学习的人们却缺少了调节眼睛疲劳和心里放松的自然景色。

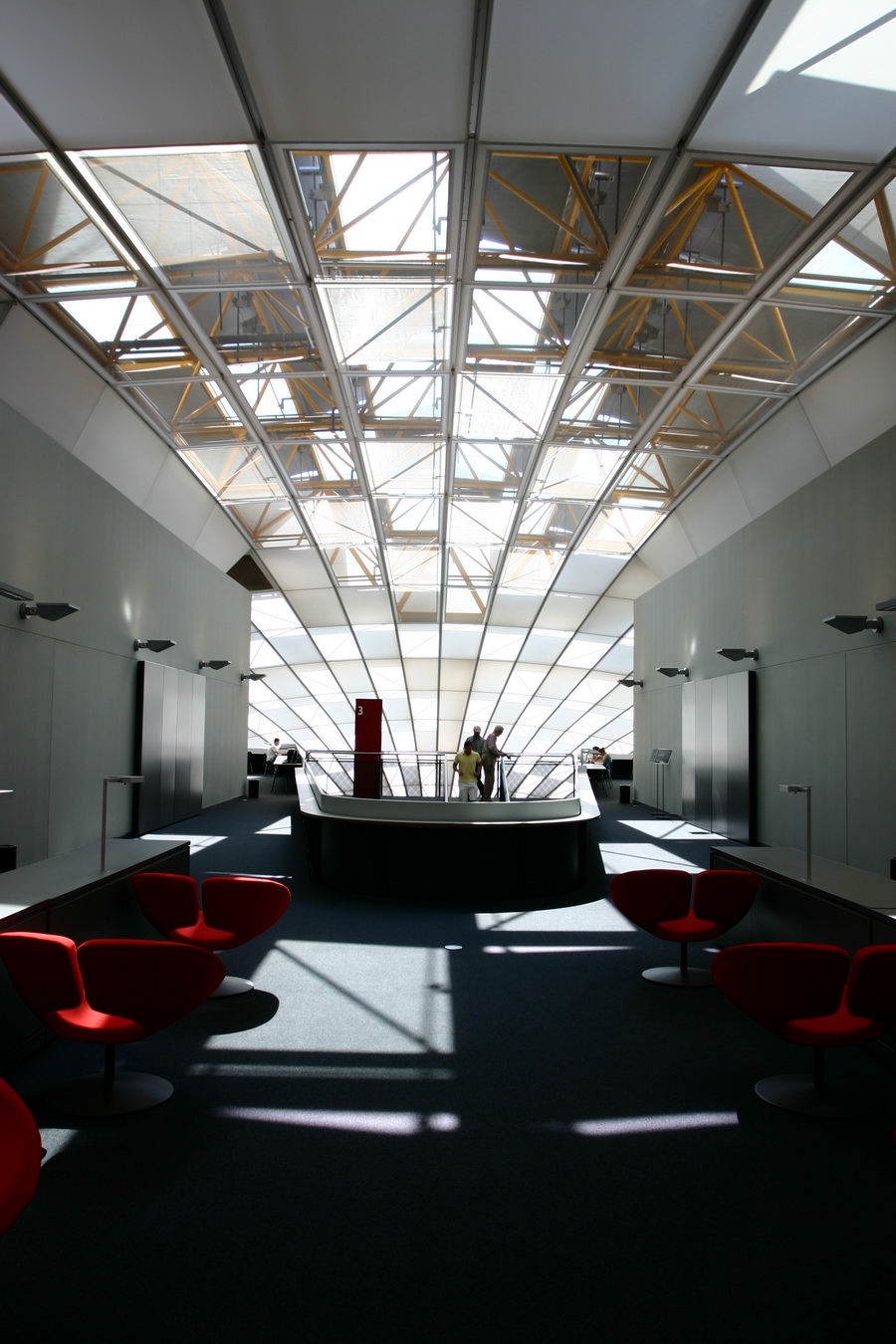

顶层空间

虽然有充分的自然光,但是却没有可以调节眼睛的自然景色。
