典型的锌板外墙建筑——格拉斯哥河畔博物馆


2016-12-08 15:28:19




位于英国格拉斯哥克莱德河岸边的河畔博物馆于201112月竣工,总建筑面积约22400 m2,由Zaha Hadid设计。

位于两条河流交汇处的博物馆

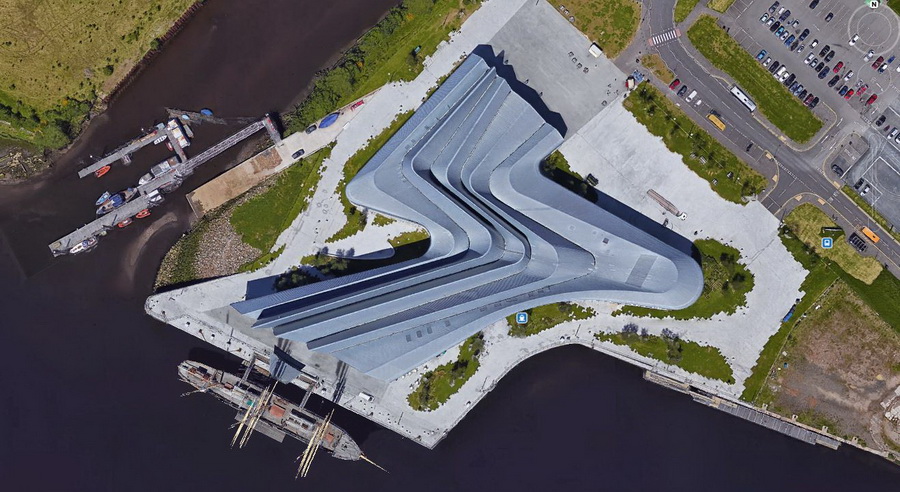

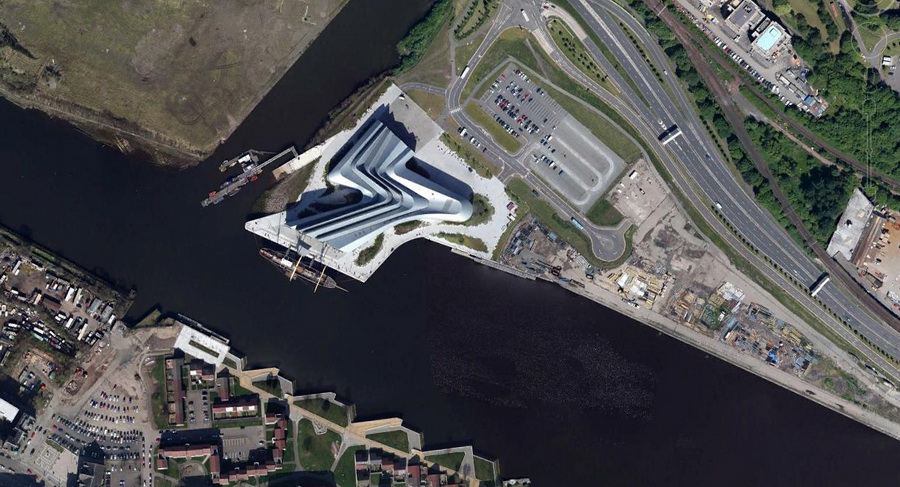

谷歌地球里的河畔博物馆可以清晰地感受到建筑如水流蜿蜒转折的肌理

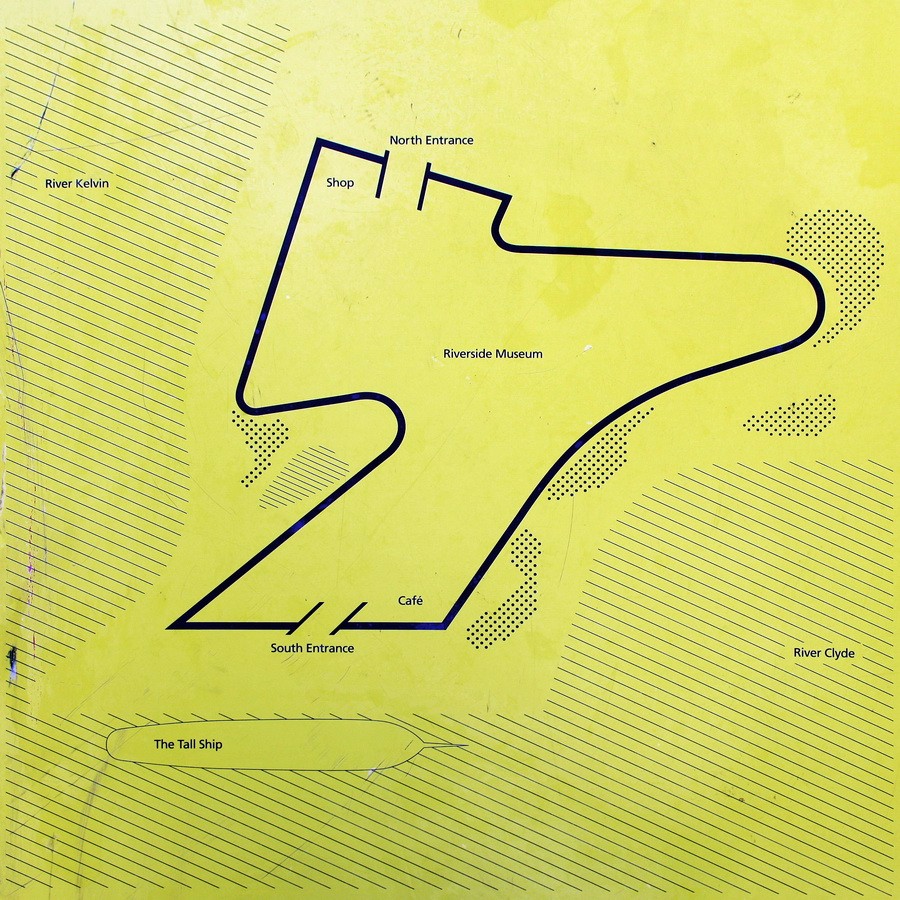

博物馆采用的导视图清晰地勾勒出建筑的特征


博物馆同样采用了Zaha惯用的流线型设计,但与Zaha设计的其它建筑相比,这里的流线型建筑更加切合场地和建筑内涵。博物馆的外观如同河流般蜿蜒曲折,屋顶的波峰波谷很容易让人产生水流波纹的联想。建筑沿曲线伸展,两端截面自然形成了折线形的切面结构,清晰地展示了建筑的结构特征。两端的折线形断面自然地形成了南、北面的出入口,它北面城市,南面河流,将城市与河流有机地联系起来。


南向入口

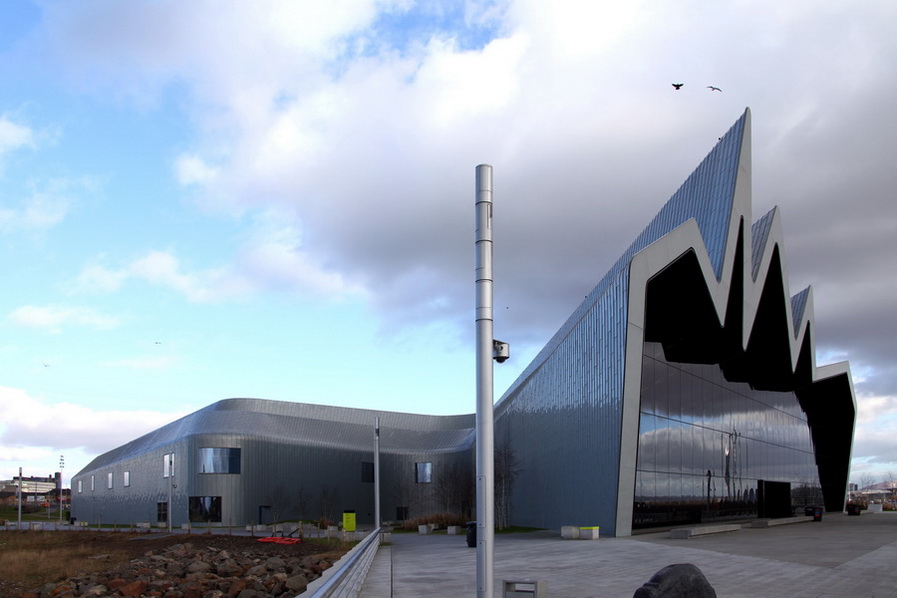

北向入口


博物馆南面的河中停泊着室外的展品——Glenlee号帆船,客观上也形成了博物馆的一个标志。据说,Glenlee号是英国唯一、全世界仅有五艘正在航行的克莱德制造的帆船之一。

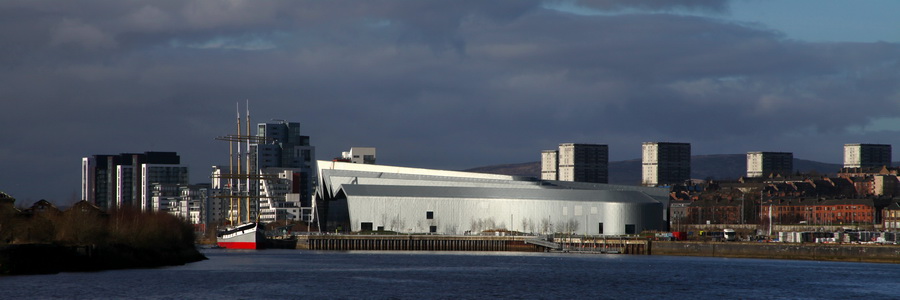

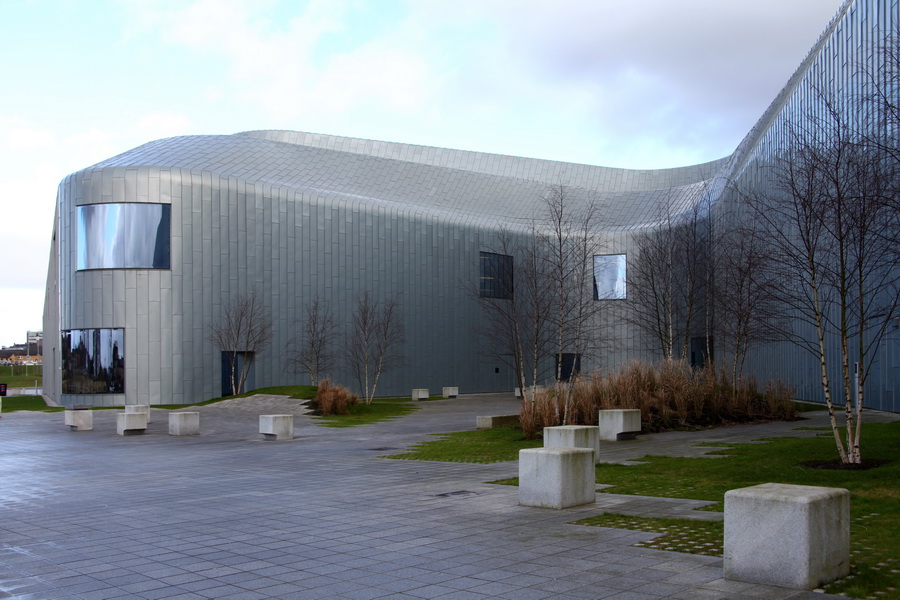

从河对岸远观博物馆,墙屋面一体化的金属板闪闪发光。


建筑采用了墙屋面一体化的锌板(钛锌板)系统,板材水平向采用立边咬接,上下板材之间采用平咬接,这也是金属薄板的典型构造。锌板采用0.8mm莱茵辛克(RHEINZINK)产品,这也是锌板中最为建筑师熟悉的品牌之一。

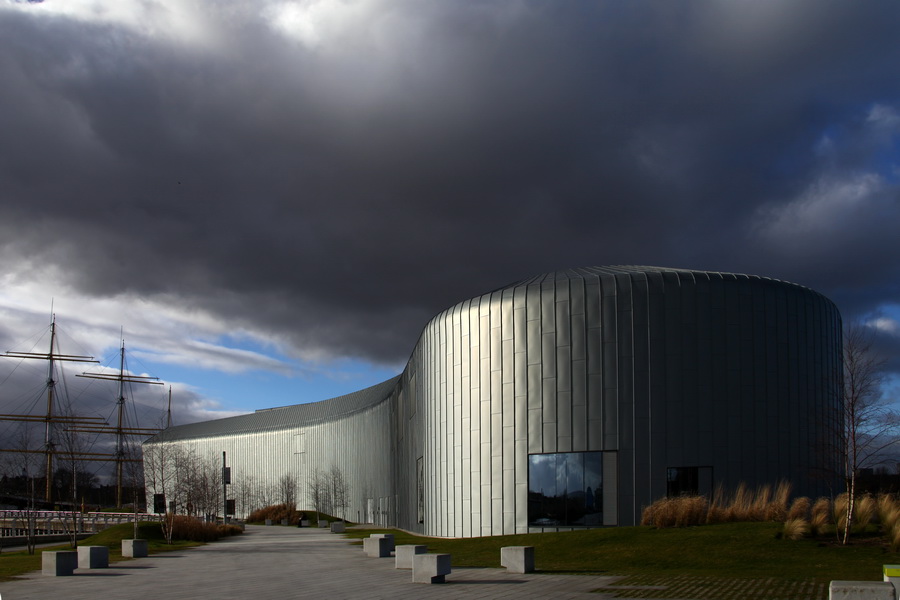

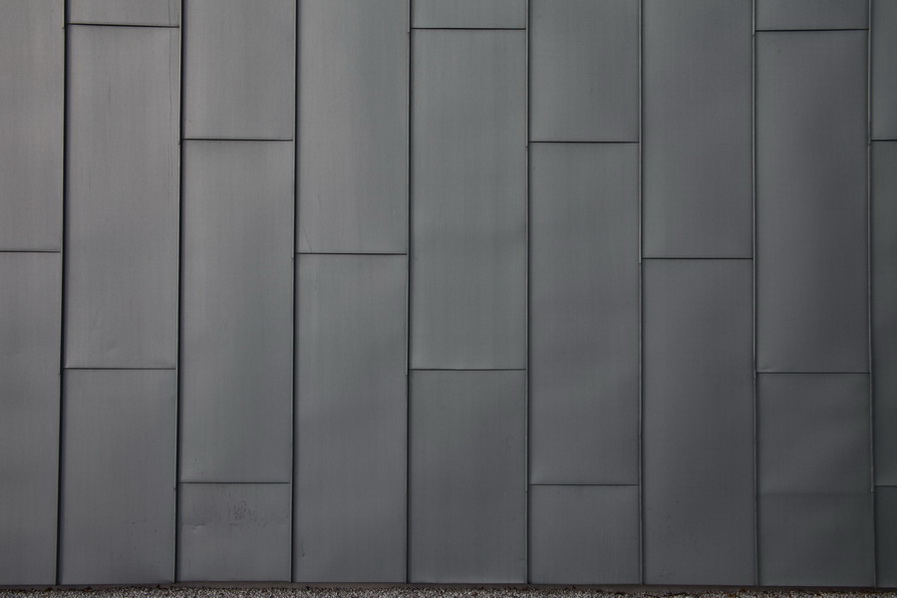

典型的金属薄板构造呈现出的肌理

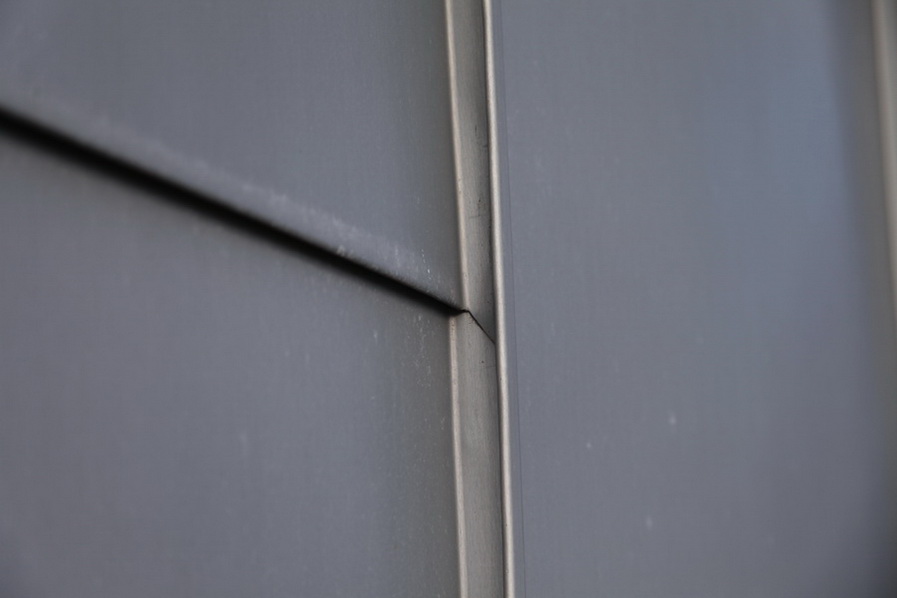

立边咬接和平咬接细部

典型的金属薄板墙面构造图示意图——水平向25mm立边咬接,竖向平咬接。


典型的金属薄板屋面构造图示意图——水平向25mm立边咬接,竖向平咬接(根据坡度情况可采用单咬口或双咬口)。

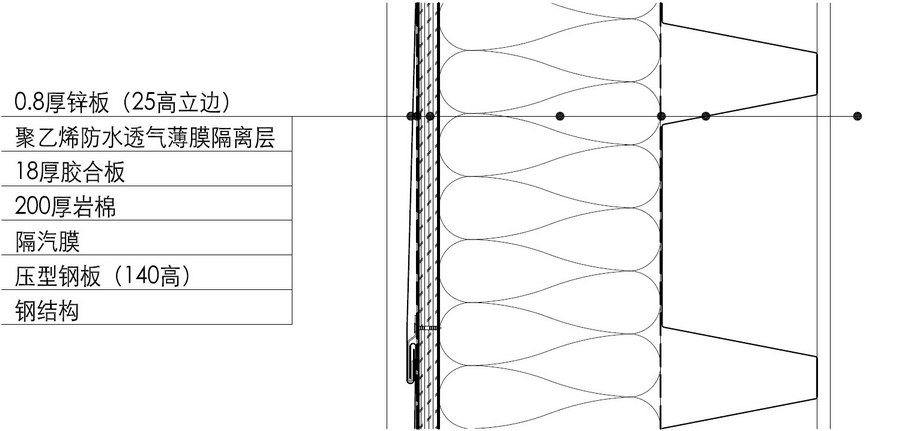

本项目的墙屋面构造

说完了室外,我们顺便看看室内的设计。主要展示空间呈流线型大跨无柱空间,适应了展览灵活性的需求,折线形断面形成的脊线自然地形成方向的引导。室内整体采用草绿色色调,照明灯光和折线形断面屋面融为一体,博物馆以展示格拉斯哥的交通运输相关内容为主,由于展品众多,甚至显得有些拥挤。


平面图显示出展厅部分无柱的空间

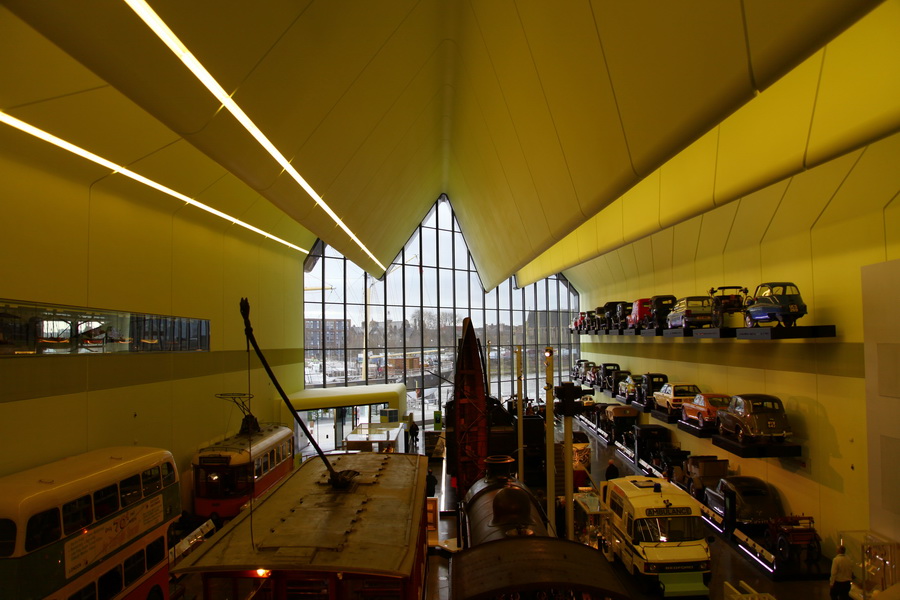

从室内向外看面向城市陆路交通的北入口

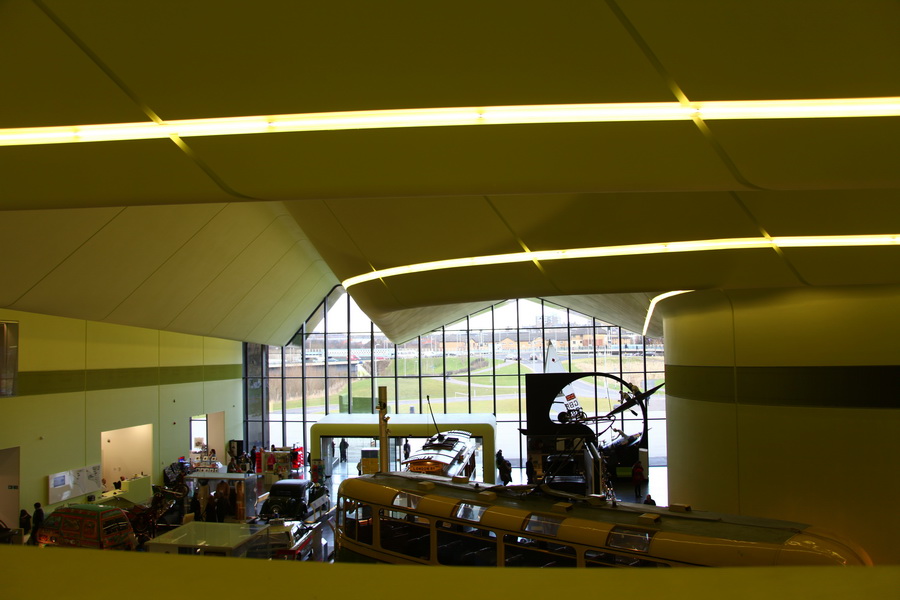

从室内向外看面向河岸的南入口

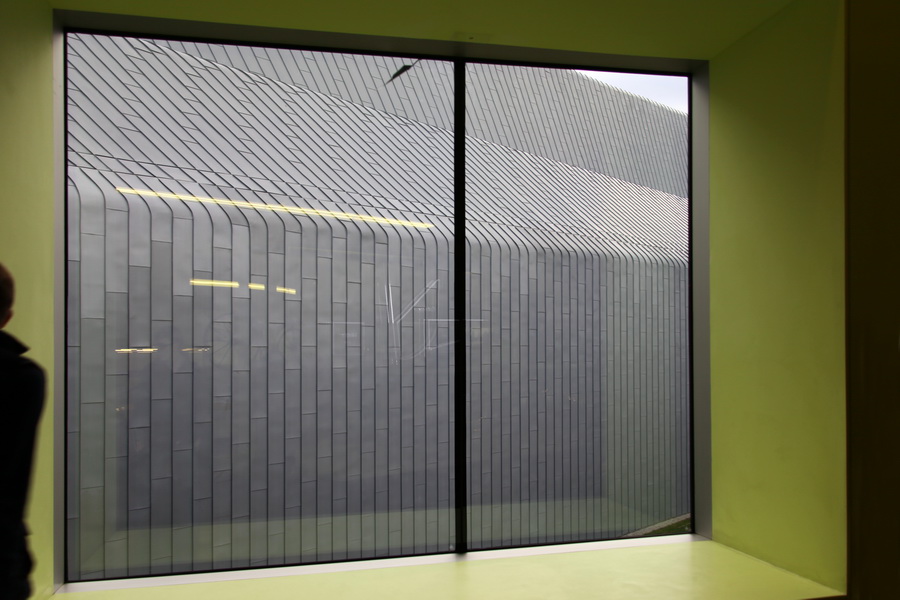

从窗户向外看见到的外墙肌理

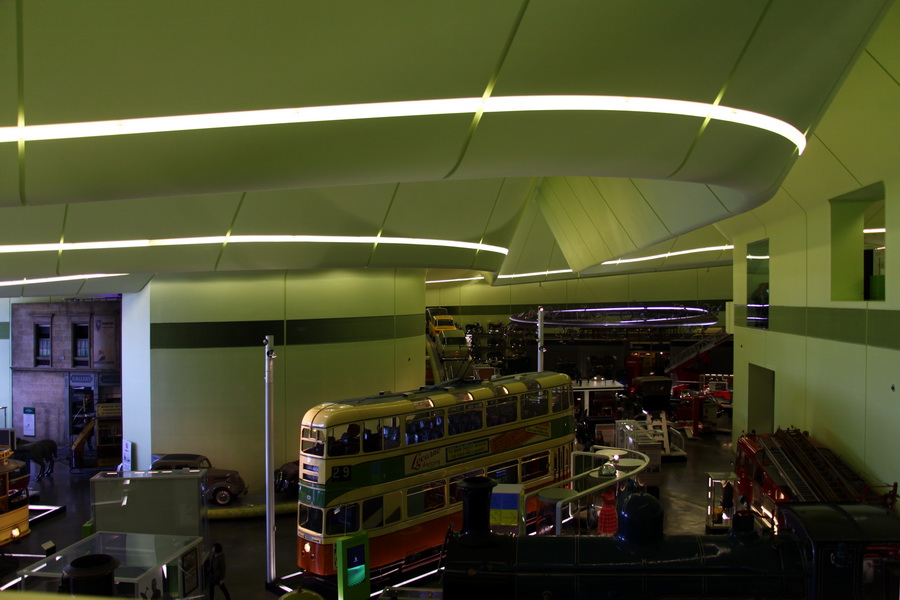

略显拥挤杂乱的展品

关于交通的展品


毋庸置疑,河畔博物馆的建成为历史悠久的格拉斯哥市创造了一个全新的旅游景点,在此,你不仅可以领略到格拉斯哥的历史成就,同样可以感受到现代建筑的魅力。
