提到清水混凝土，我们很多时候自然地联想到建筑师安藤忠雄的清水混凝土建筑——灰色的色调、清晰严谨的几何体块、精致的工艺、……。

日本京都府立陶板名画庭    ©褚智勇

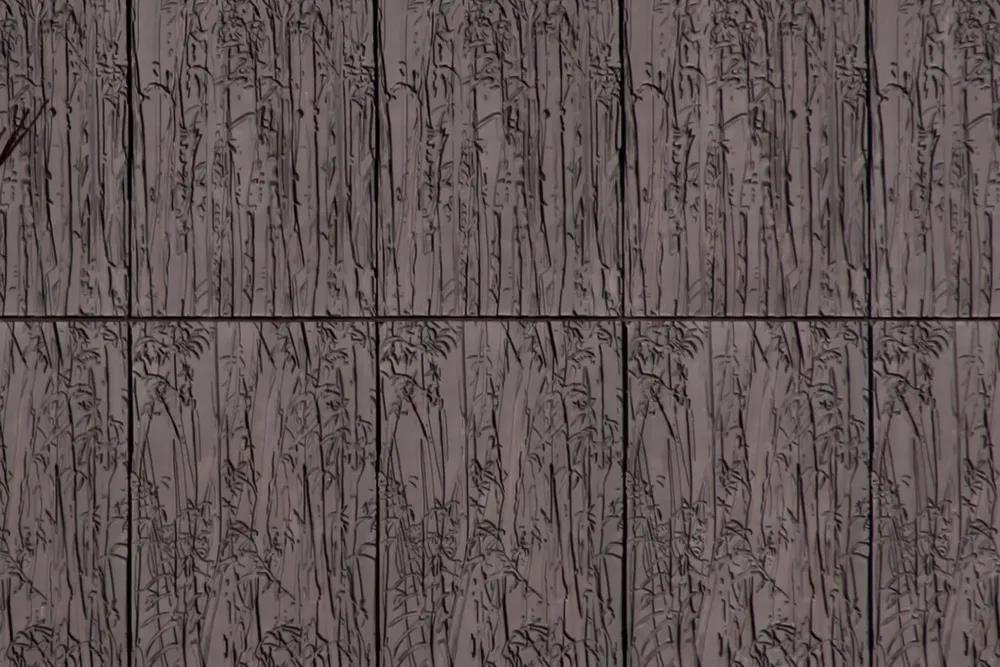

长沙谢子龙影像艺术博物馆（2017）  ©褚智勇

建筑师：地方建筑工作室魏春雨

对于混凝土来说，构成混凝土的水泥、砂子（细骨料）及石子（粗骨料）的类型、比例等均会对混凝土的色彩及质感产生一定的影响。此外，如果混凝土中如果再添加一些金属屑、火山灰、玻璃渣、金属片、色料等其他成份，混凝土的外观效果还会发生变化。

石粒、沙子在一定程度上通过不同的形式对整体的色彩产生影响。

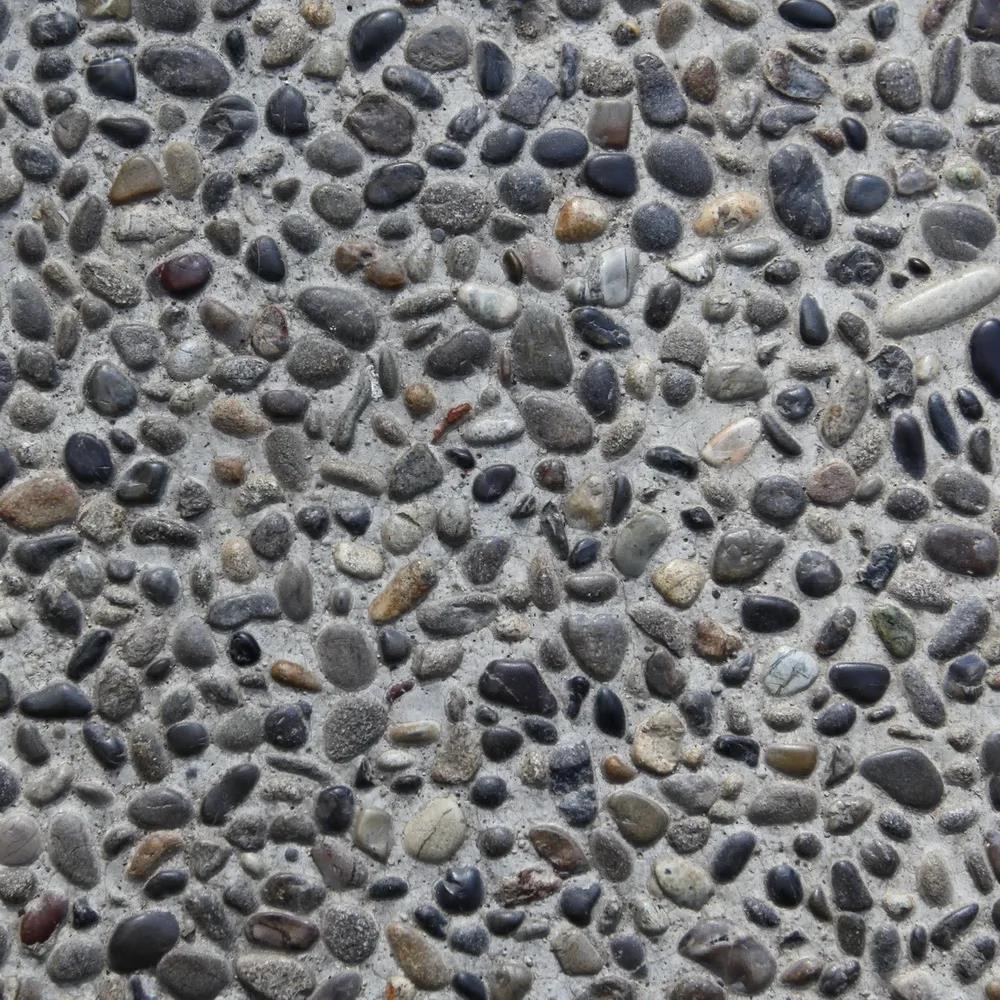

露骨料混凝土——骨料对色彩的影响 ©褚智勇

©褚智勇

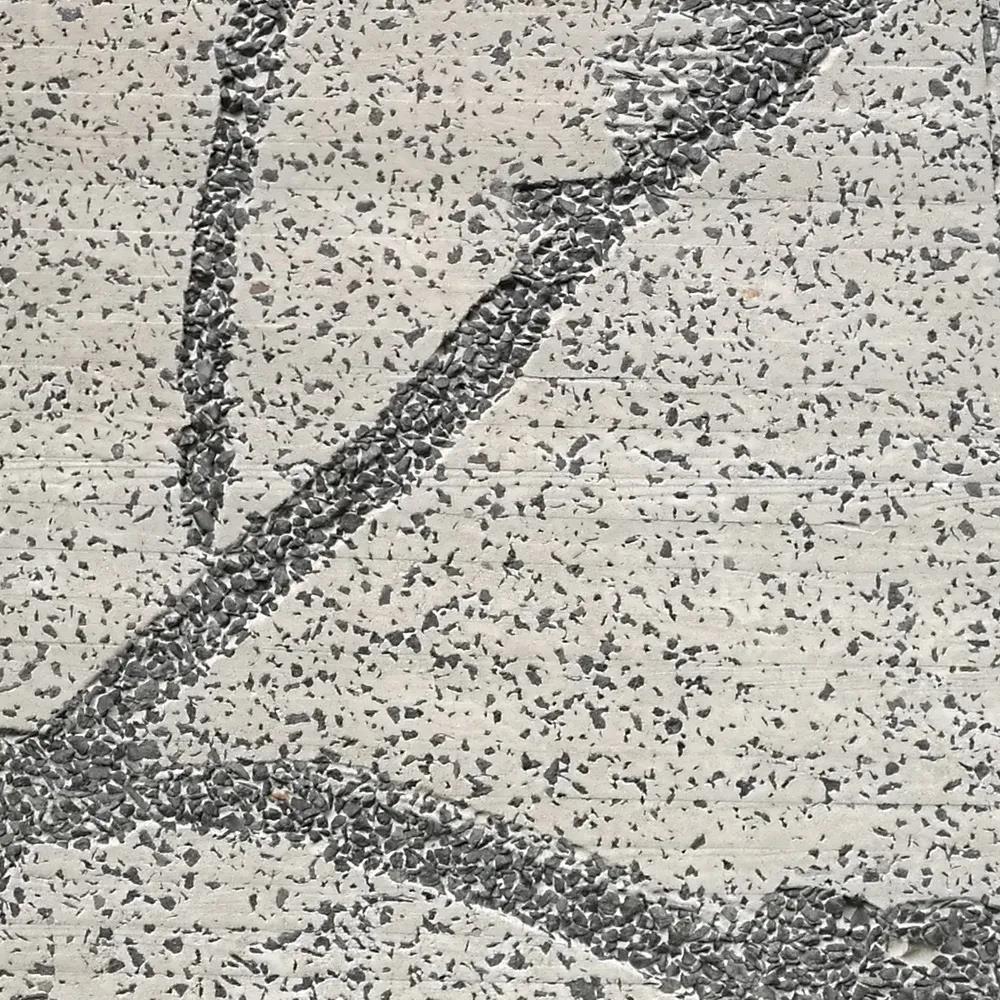

美国纽约大学公寓楼前的混凝土雕塑——毕加索《Sylvette半身像》，露明的黑石子线条勾勒出人物的形象（类似于现在缓释技术产生的混凝土图画）。

实际上，在现代建筑早期已经有建筑师开始关注清水混凝土的色彩了。如贝聿铭设计的美国科罗拉多州国家大气研究中心、美国纽约州雪城伊弗森美术馆均呈现出温暖的粉色调。当然些建筑师的出发点并不是“为了彩色而彩色”，而是出于与环境协调的考虑或者是当地水泥自然的色彩。

©Owen Allen（CC BY 2.0）

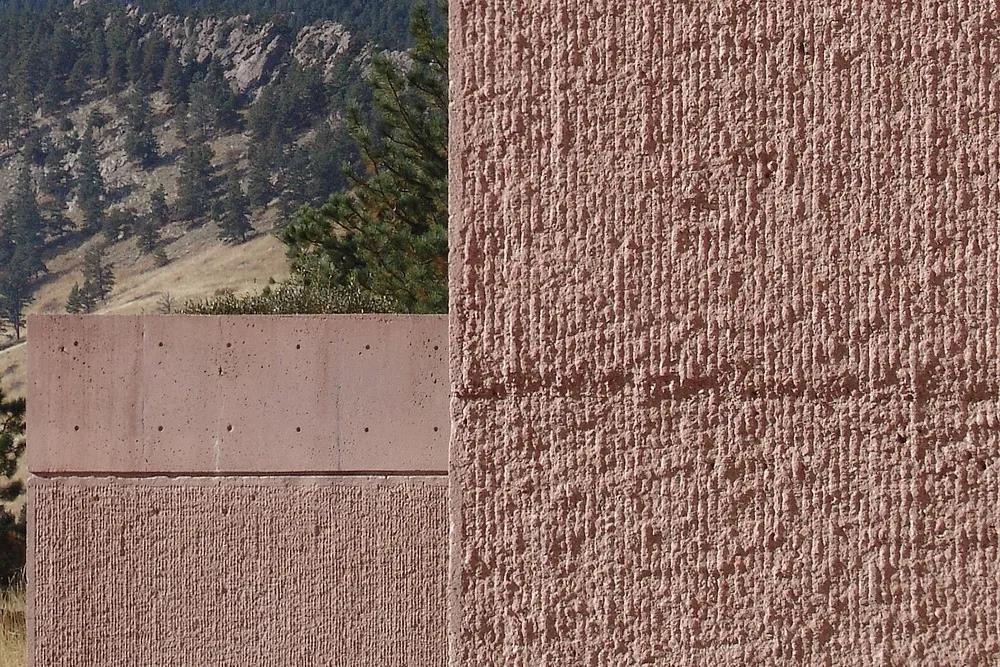

为了与山体色彩取得协调，清水混凝土现浇墙体特意采用了附近山岩的石料作为骨料。除了水平缝外，通过剁斧处理将混凝土浇筑的接缝去除，整体如同巨大的石块，显示出粗犷有力的建筑形象，与自然融为一体。

©KateAntoniades（CC BY-NC-ND 2.0）

清水混凝土墙体同样采用相似的剁斧处理，但纹理方向变成了45度斜向，建筑体块简洁、粗狂中透露出不经意的精致，显示出建筑师自身的独特风格。

传统的灰色混凝土也因水泥、石粒、沙子和水的成分差异色彩有些许差别，最常用的波特兰水泥呈现出中灰色至深灰色色彩。

波特兰油页岩水泥呈现出红棕色色彩；白色水泥既可用作白色混凝土的粘结材料，也可与其它颜料结合使用。

对于较浅的色调，首选白色酸盐水泥水泥及白色火山灰水泥。二氧化钛是一种白色颜料，可用于混凝土，但应用有限，不如白水泥有效。

©Nikolai Vassiliev（CC BY-NC-SA 2.0）

意大利罗马Jubilee教堂（2003）

建筑师：RICHARD MEIER及其合伙人建筑师事务所

建筑师：伊东丰雄建筑师事务所

虽然水泥的成分本身就能影响清水混凝土的色彩，但大批量、商业化生产的水泥很难满足建筑个性化的需求，在混凝土中添加色料是更为便捷、可控的解决方案。

这些掺入混凝土中的色料可以是天然的或合成的、有机的或无机的。常用的添加入混凝土的色料是各种矿物颜料——金属氧化物，如红色的氧化铁 (Fe2O3)、黄色的氧化铁 (FeOOH) 和黑色的氧化铁 (Fe3O4)；绿色的氧化铬（Cr₂O₃）、蓝色的氧化钴（Co（AlO2）），重金属会带来一定的健康风险，因此在处理它们时须更加小心。

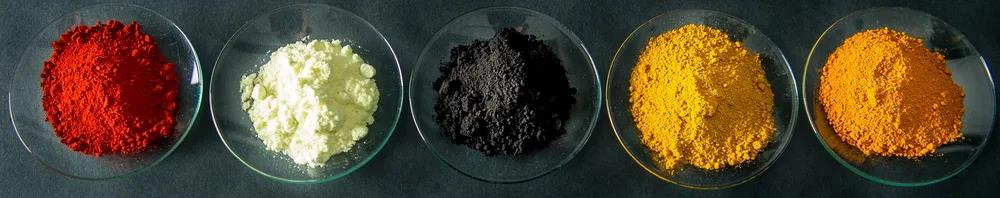

不同色彩的矿物质色粉 © Argonne National Laborator（CC BY-NC-SA 2.0）

对于黑色混凝土，通常使用黑色氧化铁和碳氧化物与火山灰水泥结合使用。

©Milla Livingstone（CC BY-SA 4.0）

黑色、白色的建筑均采用现浇的混凝土外墙并进行精致的打磨以形成抛光效果，类似于我们常见用于地面的“水磨石”。

赭色清水混凝土建筑。

赭色清水混凝土。

浅茄子色的现浇清水混凝土外墙。

黄色清水混凝土建筑。

红色混凝土建筑。

©Adrian Michael（CC-BY-SA-3.0）

© Adrian Michael（CC-BY-SA-3.0）

瑞士Scharans某住宅（2007）

建筑师：Valerio Olgiati，Chur

混凝土的湿度和碱度对色料来说是一种侵蚀性的环境，使用专为混凝土设计的色料非常重要。

色料会降低混凝土强度，一般情况下其应用量为水泥质量的3% ~6%，不超过10%。当然，对于不承受结构作用、仅仅作为饰面层的彩色装饰混凝土板来说，范围更为宽泛，我们常见的各种色彩的水磨石、GRC板实际上均是彩色混凝土制成。

当然，为了获得一定的色彩，面层做一定的涂饰处理（涂料）是最为简单的手段，但这种外刷涂料的工艺不分青红皂白地将混凝土表面原有的色彩及质感遮盖，一方面对混凝土的真实性产生了负面影响，另外也容易受自然侵蚀剥落。

© ProtoplasmaKid（CC BY-SA 4.0）

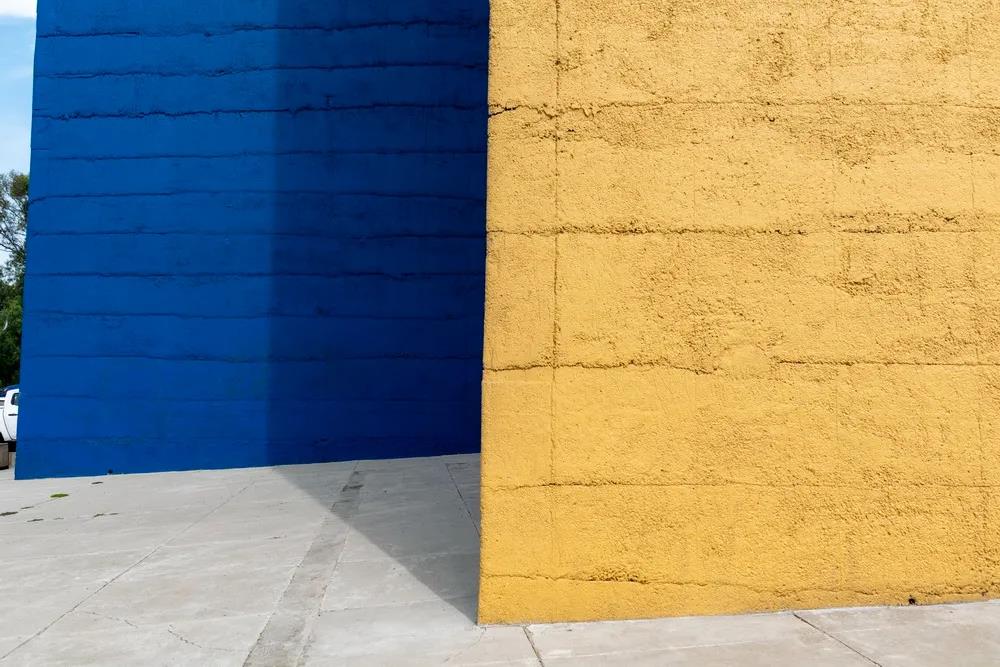

局部涂刷鲜艳色彩是柯布西埃建筑中常见的手法之一。平滑精致的混凝土（或者经抹灰处理）基层涂饰上涂料后完全掩盖了清水混凝土本来的质感。

©褚智勇

荷兰乌得勒支大学图书馆（2004）  ©褚智勇

整体深色调的建筑——黑色的预制混凝土（上部凸凹花纹、下部平板）和印刷玻璃的对比。混凝土颜色均匀统一，并非是添加色料浇筑而成，应是表面涂饰的结果。

直接向混合物中添加特定的色料，可以形成内外同质、不受表面磨损影响、更为稳定的色彩效果。同时，混凝土还能保持自身真实的质感。

直接添加色料的混凝土在浇筑过程中色彩一般会产生一些自然变化，呈现出同色调但不均匀的色彩效果，这种效果也更为自然真实、更具有手工情感。在混凝土浇筑完成后表面施加涂料的混凝土相对色彩更为均匀统一，但也一定程度上掩饰了混凝土的真实效果。如何选择？当然还得看建筑师的追求。

予人玫瑰，手有余香……如认可本文内容，请转发给更多需要的人士！

“建材U选”网站：WWW.BML365.COM

联系邮箱：SERVICE@BML365.COM

微信服务号：BML365    QQ:1601990015

所有文字版权属“建材U选”所有，照片版权属相关人所有。
