©EACB/Hisao Suzuki(CC BY-NC 2.0)

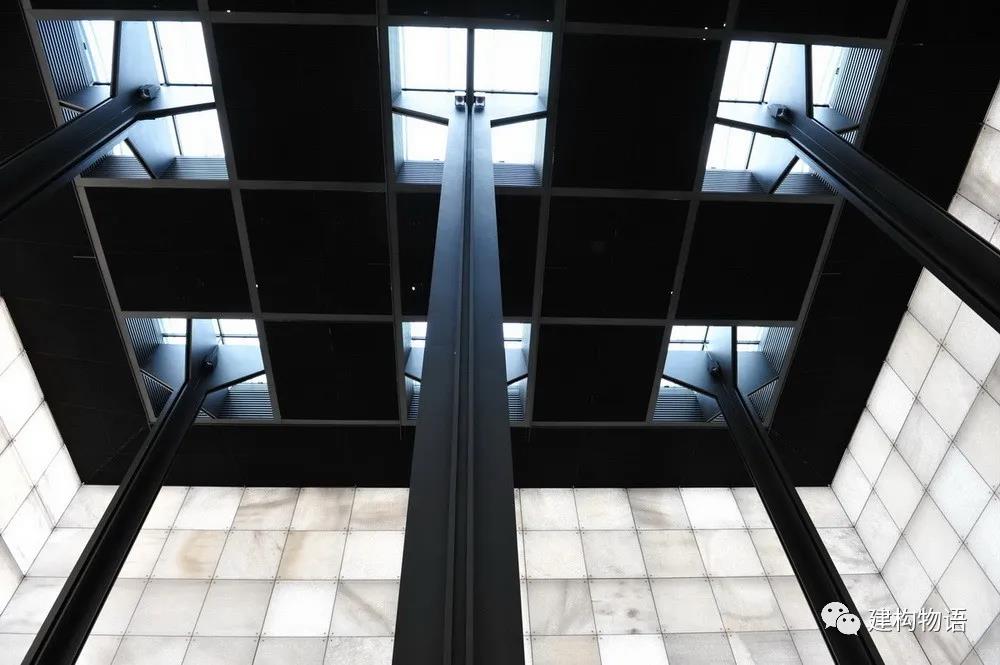

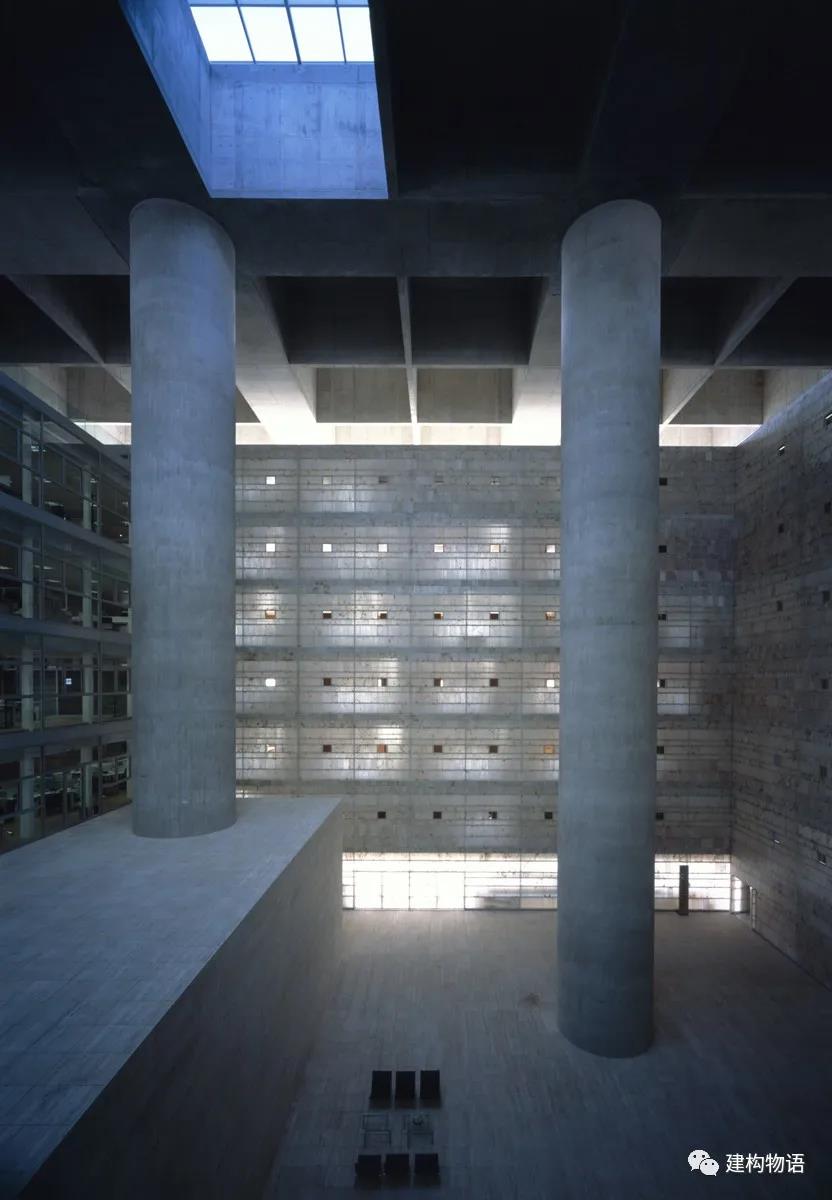

西班牙GRANADA CAJA银行总部大楼(2001)——室内透光的石材隔墙。
建筑师:Alberto Campo Baeza
©EACB(CC BY-NC 2.0)

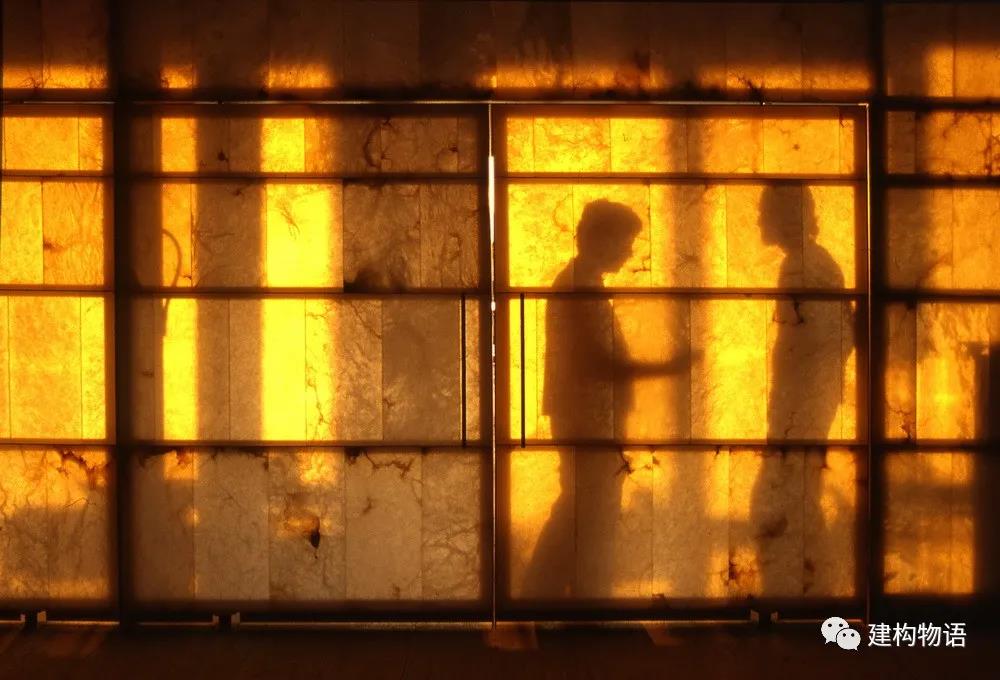

西班牙GRANADA CAJA银行总部大楼(2001)——夕阳下透光石材隔墙的半透明效果。
©astrid westvang(CC BY-NC-ND 2.0)

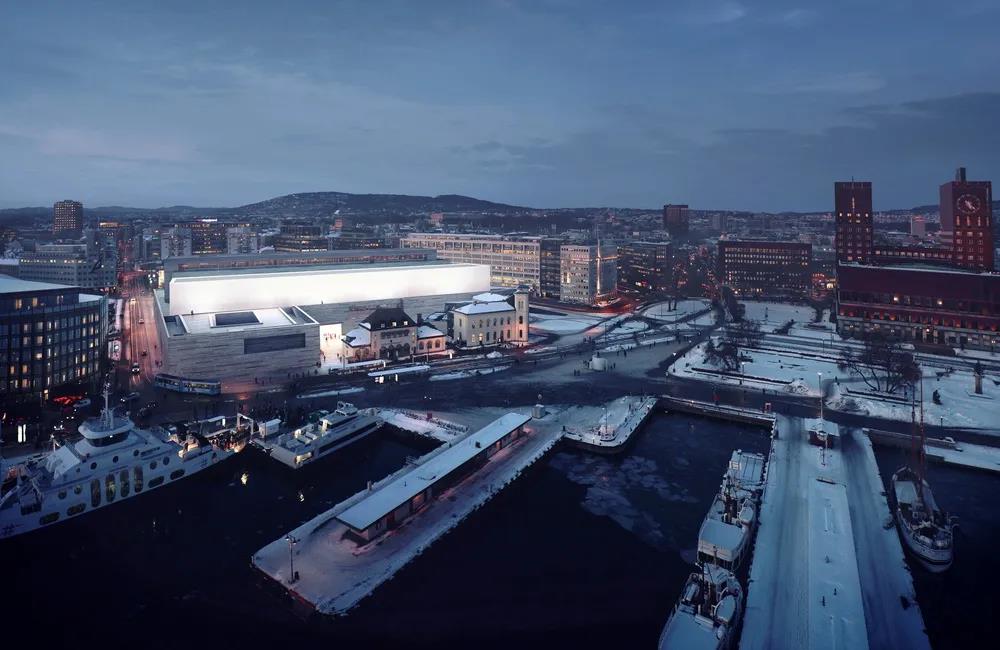

©visitnorway.com,仅供媒体用途
受制于技术,早期这种透光石常用于室内灯箱、装饰。透光石开始应用于建筑外墙始见于上个世纪中后期。考虑到板材自身强度、构造技术,同时考虑到室外风雨的侵蚀、保温隔热要求,早期建筑外墙中的透光石一般采用20~30mm厚度,透光性受到一定限制;同时,石材品种、板材大小等也受到一定的限制。
©Thomas Guignard(CCBY-NC-SA 2.0)
©chrisinphilly5448(CC BY-SA 2.0)
©chrisinphilly5448(CC BY-SA 2.0)

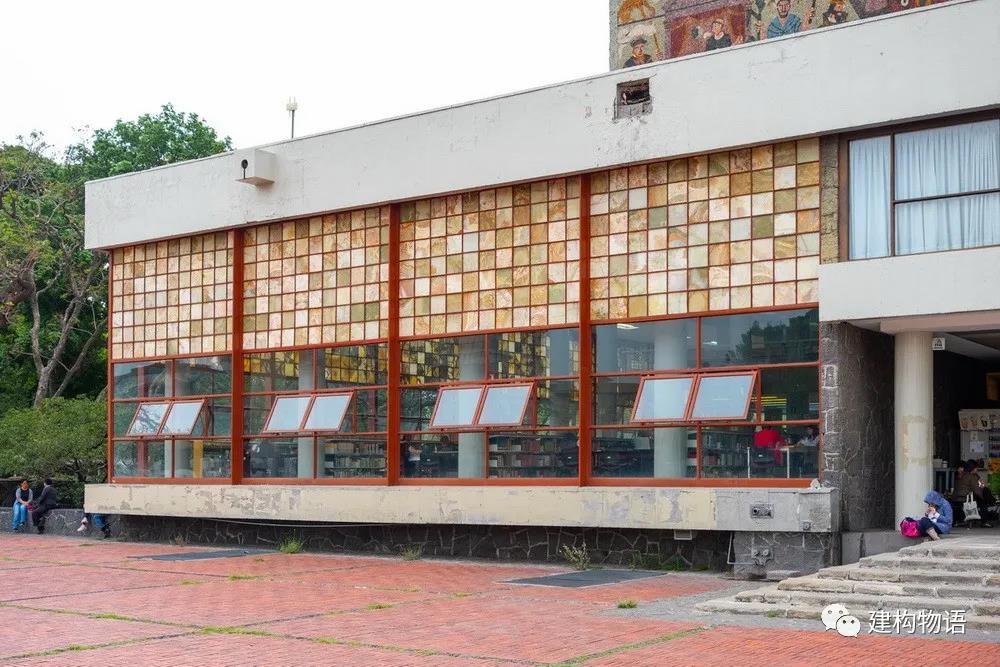

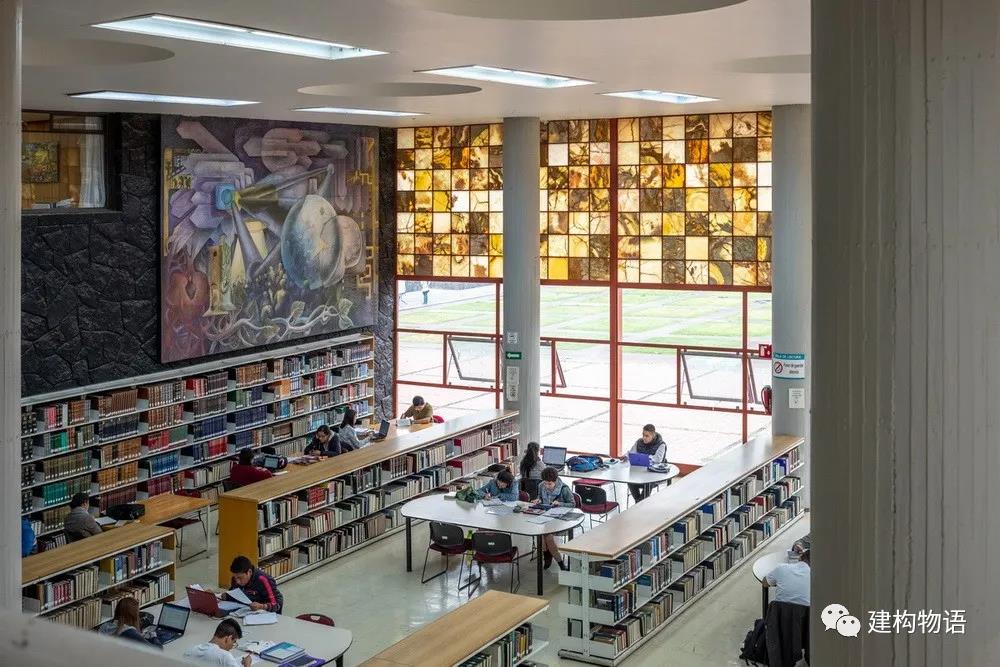

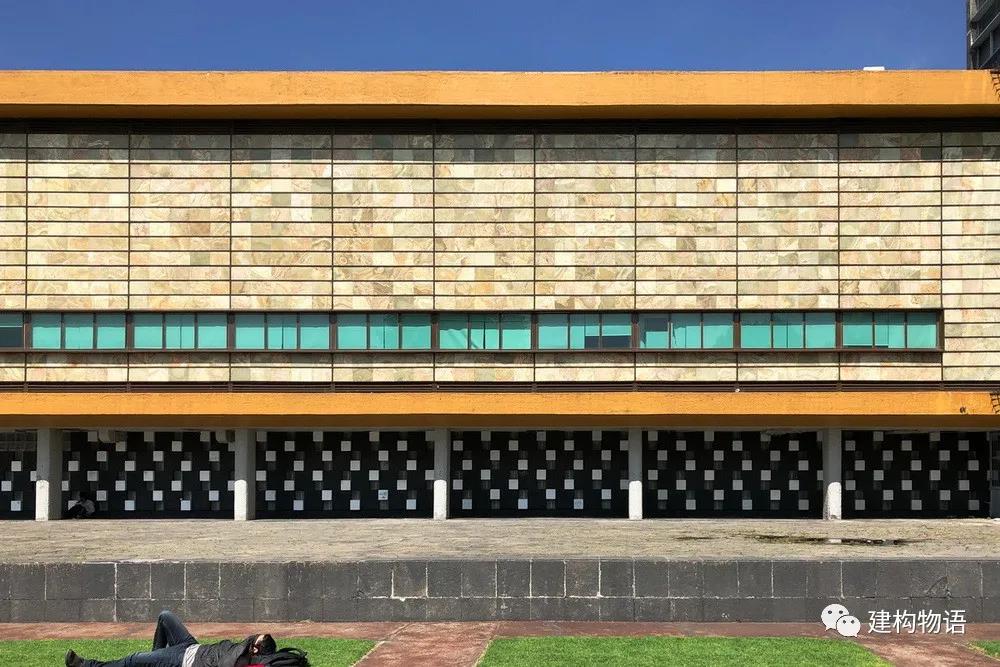

墨西哥城墨西哥国立自治大学(UNAM)行政大楼裙房(1956)
建筑师: Mario Pani、Enrique del Moral、Salvador Ortega
早期现代建筑中的大面积玛瑙石立面,可以想象室内的效果。
©.leiju(CC BY-SA 3.0)
©.leiju(CC BY-SA 3.0)

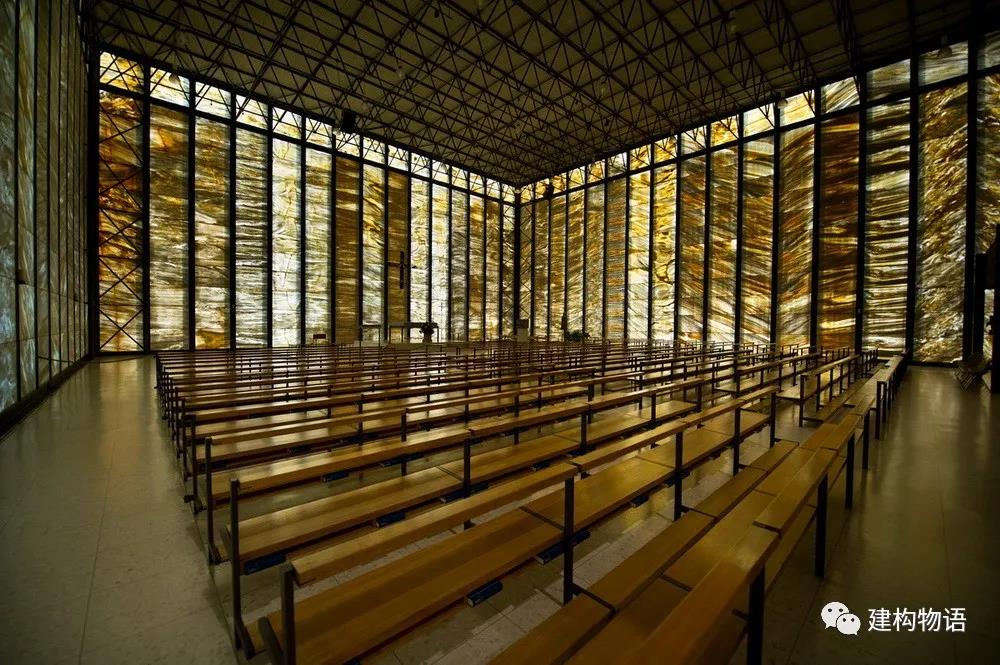

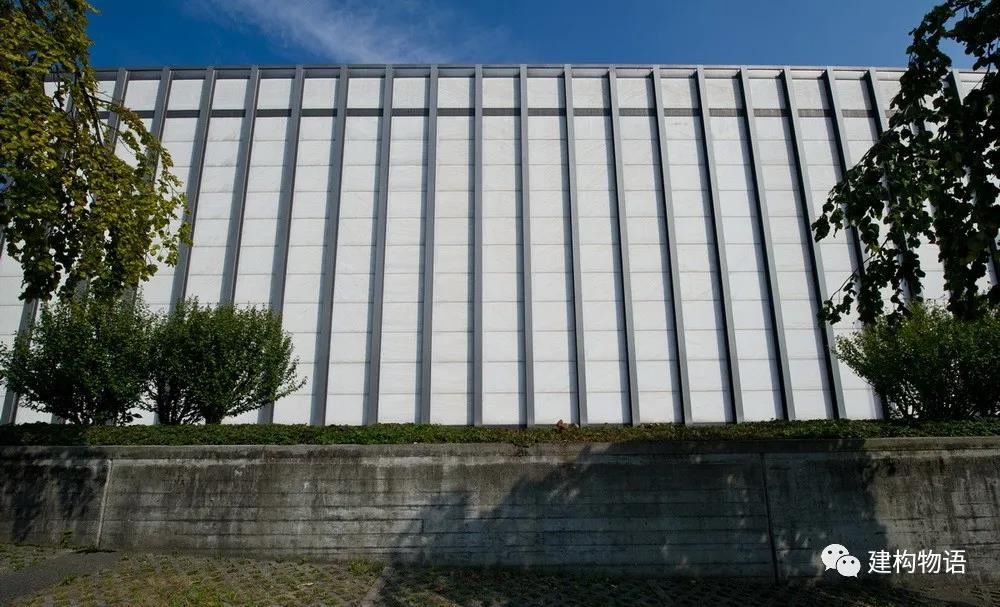

瑞士Meggen的St. Pius天主教堂(1966)
建筑师:弗朗兹·福格(Franz Füeg,1921,10,31~ 2019,11,24)
室外看似平淡无奇,室内却因为透过石材的光线产生令人震撼的效果。透光石材为为两种尺寸:屋顶下的一排1510x1390x20(厚),其余均为1510x1020x28(厚)mm。
©Patrick(CC BY-SA 2.0)
©Fr Lawrence Lew, OP(CC BY-NC-ND 2.0)
超薄石材以及材料复合技术的出现使透光石的使用突破了以往单一石材的限制。为增加透光度、增强薄板的强度,采用超薄石材作面板,和透明基料如钢化或夹胶玻璃粘结在一起形成透光的复合板便成为一个有效的解决方案。这种加工方式大幅增加了透光石板的可用品种数量,突破了天然材料的限制,也大幅提高了石材的利用效率。
这种复合的透光板材除具有石材复合板固有的优点外,另一个显著的优点是用于室外条件时一般将玻璃面置于面临室外的一面,石材的花纹清晰可见,同时又可以避免天然石材特别是大理石在室外恶劣环境中的污染腐蚀,更加易于清理维护,外墙的耐候性及耐久性都得到加强。
以复合透光石材与玻璃组合成中空玻璃更能从节能上解决早期面临的“要透光还是要保温隔热”的两难境界,既可以达到透光石的效果,又可以达到现代的节能要求。
©Evangelische Kirche in Österreich( CC BY-SA 2.0)

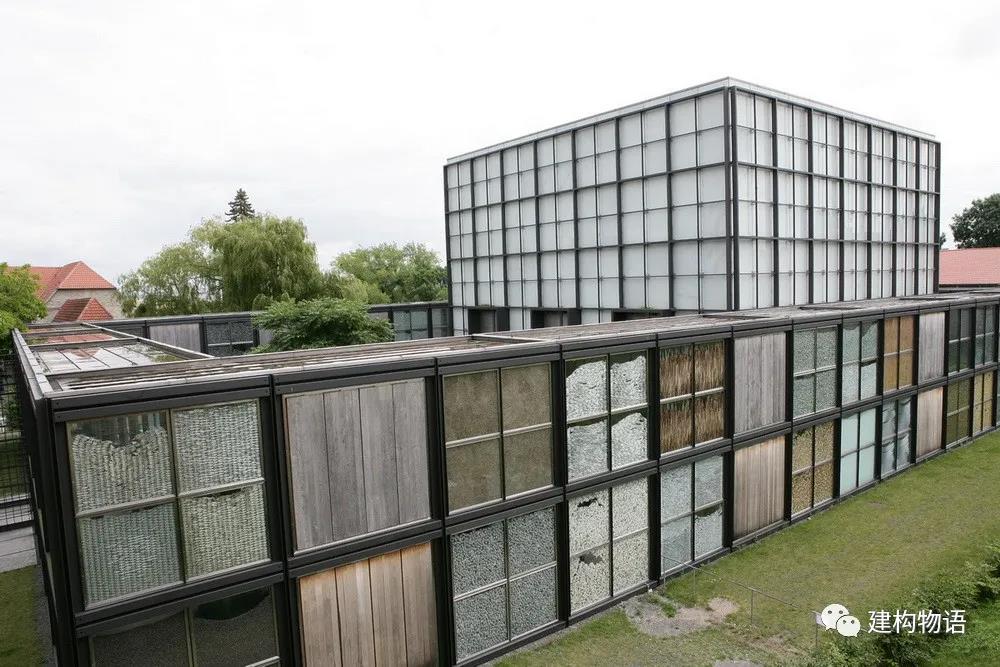

德国Volkenroda修道院基督教馆(2000)
建筑师:gmp建筑师事务所
点支式石材+玻璃复合幕墙墙面(结构框架在建筑外侧)形成的柔和透光效果。复合透光石板构造为12厚钢化玻璃(外)+1.52pvb胶片+10厚大理石(内),色调均匀统一。
©褚智勇
©褚智勇

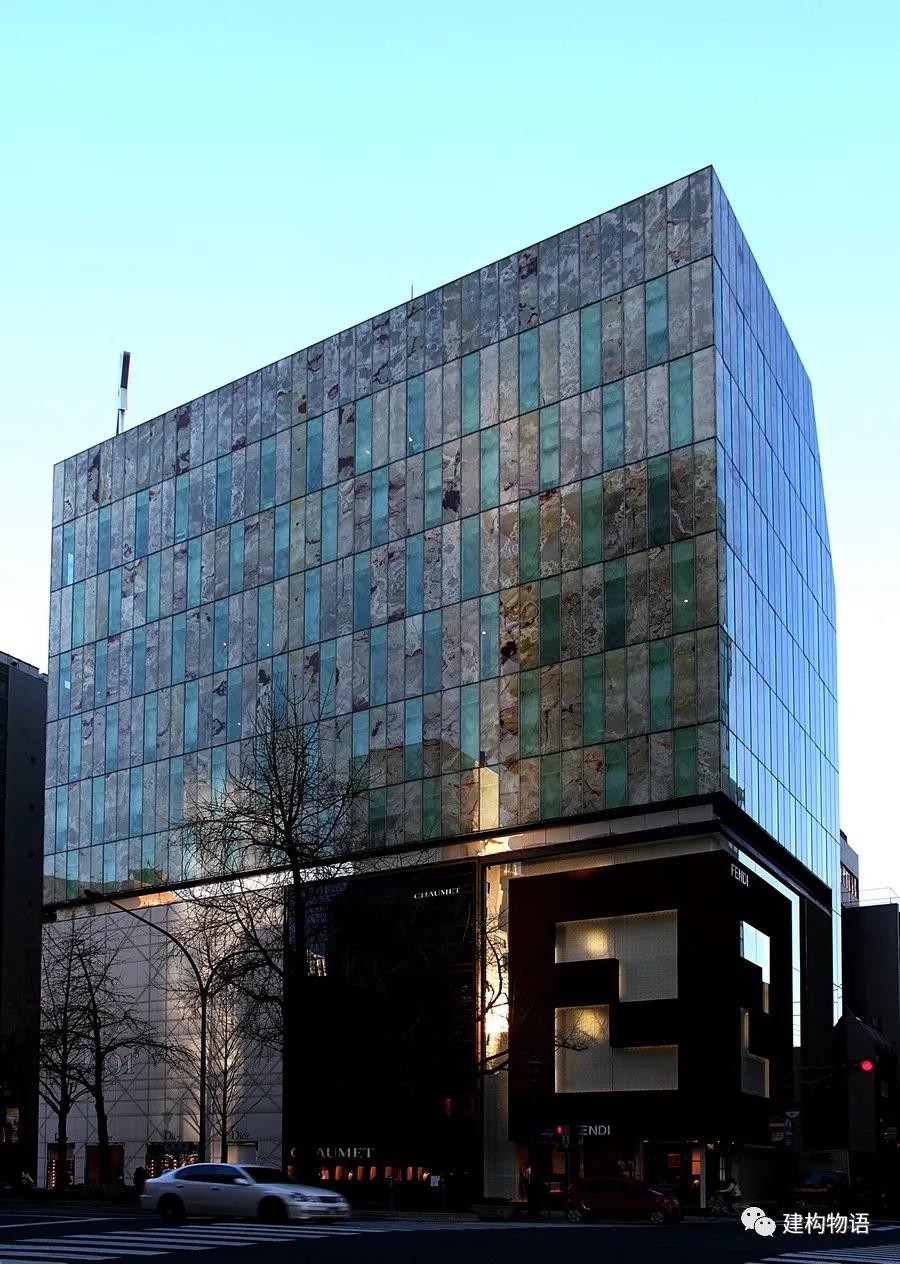

日本大阪LVMH总部(2004) ©褚智勇
建筑师:隈研吾建筑都市设计事务所
框架式玻璃幕墙构造,以内外两层玻璃+中间4mm的玛瑙石形成夹层玻璃,显示出半透明的石材纹理。(部分透光度高的夹层玻璃采用印刷石材纹路的膜片。)
©Michael Gaida (Pixabay,CC0)

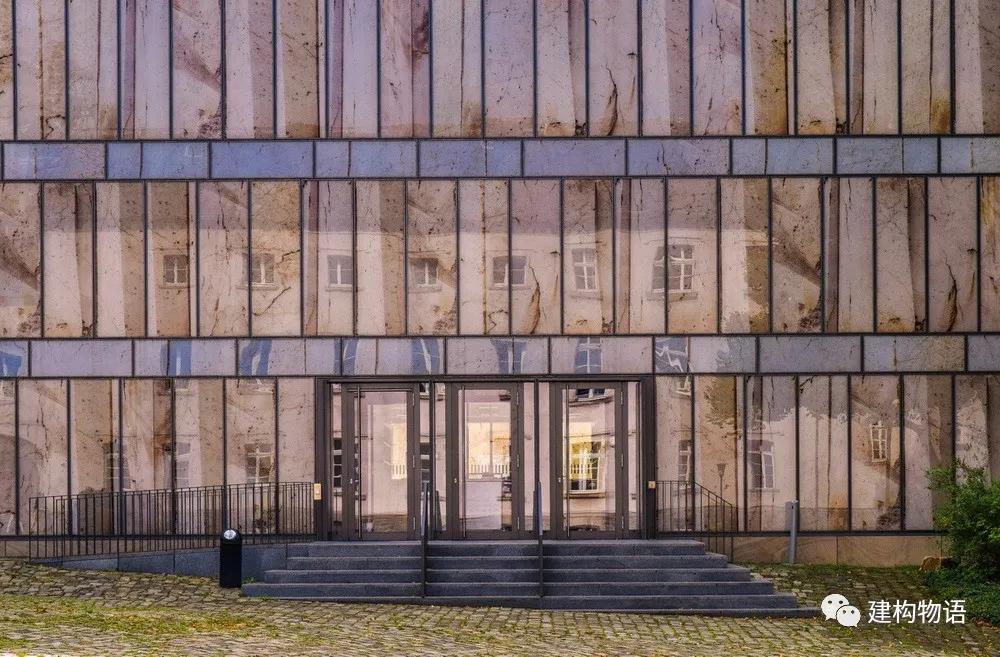

德国埃森Folkwang图书馆(2012)
建筑师:Max Dudler

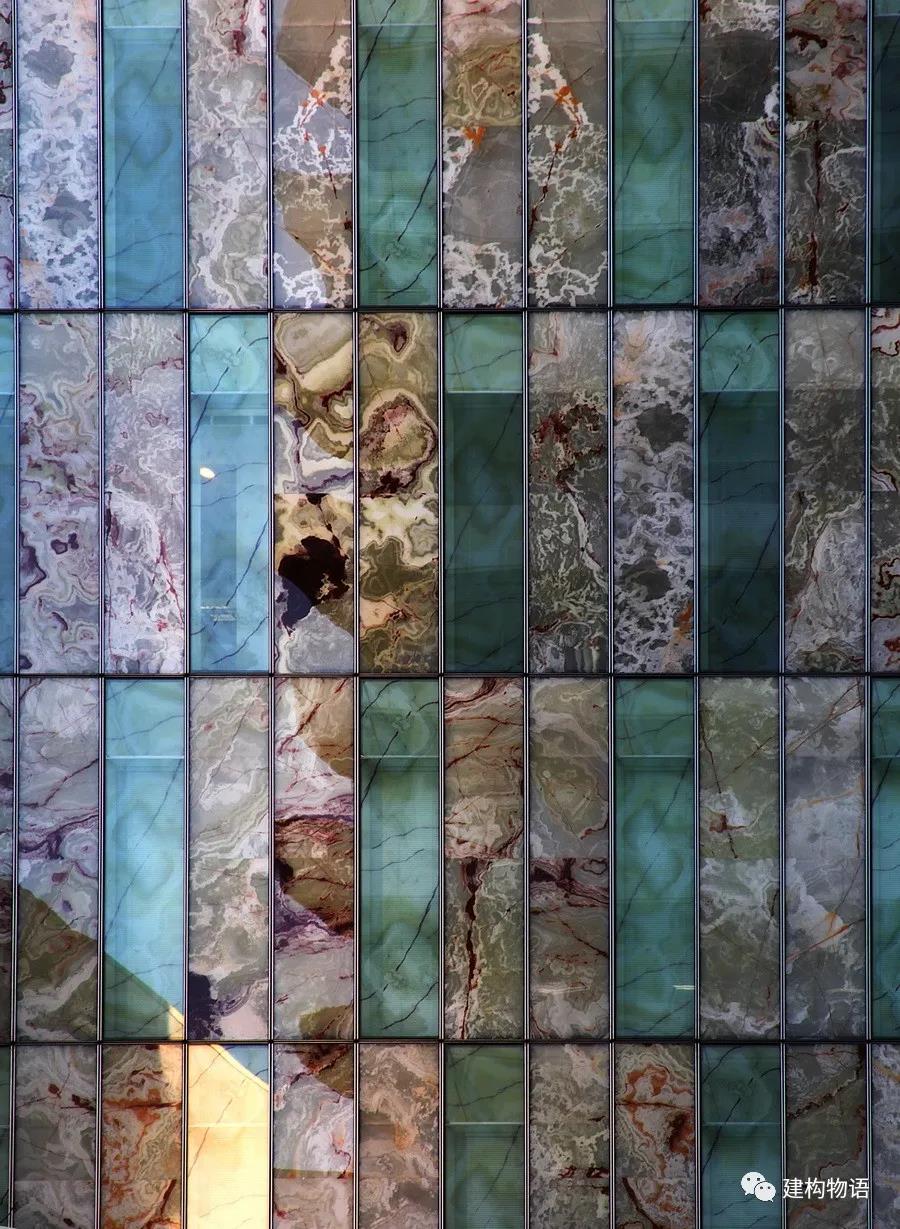

许多人以为的透光石立面,其实是印刷玻璃幕墙。
建筑立面设计是建筑师与摄影师 Stefan Müller 合作开发的。通过印刷技术将摄影师的作品直接印刷到玻璃上,这些照片以原始尺寸再现了采石场石头的切面。
