经典重温——Caja Granada银行总部大楼


2020-09-09 15:22:42




在人类社会发展的长河中,时尚、潮流的脚步永远无法阻挡,它们在当时甚至一段时间内可能极其绚丽耀眼,但经历时间的洗礼之后,绝大部分如同昙花一现,很快淹没在历史长河之中,唯有少数能够在大浪淘沙之后保存下来,如美酒一般历久弥香,成为经典。

对于建筑,建筑大师贝聿铭曾经说过“最美的建筑,应该是建筑在时间之上的,时间会给出一切答案。”他也曾在采访中用更为通俗的语言阐述过建筑的时尚与经典:“时髦的东西一两年就甩了,你再来个新的。建筑不能这样子,建筑要至少20年、50年、100年,希望一千年。”


由西班牙著名建筑师Alberto Campo Baeza设计的、建成于2001年的Caja Granada银行总部大楼即是这样的一个经典建筑,看似简单、平淡,但却能够让人持久地感受到它的魅力。

Caja Granada银行总部大楼位于西班牙Granada,它是一个大平台之上的巨大的立方体。巨大的体量、简洁的体块使它在城市环境中清晰地凸显出来。

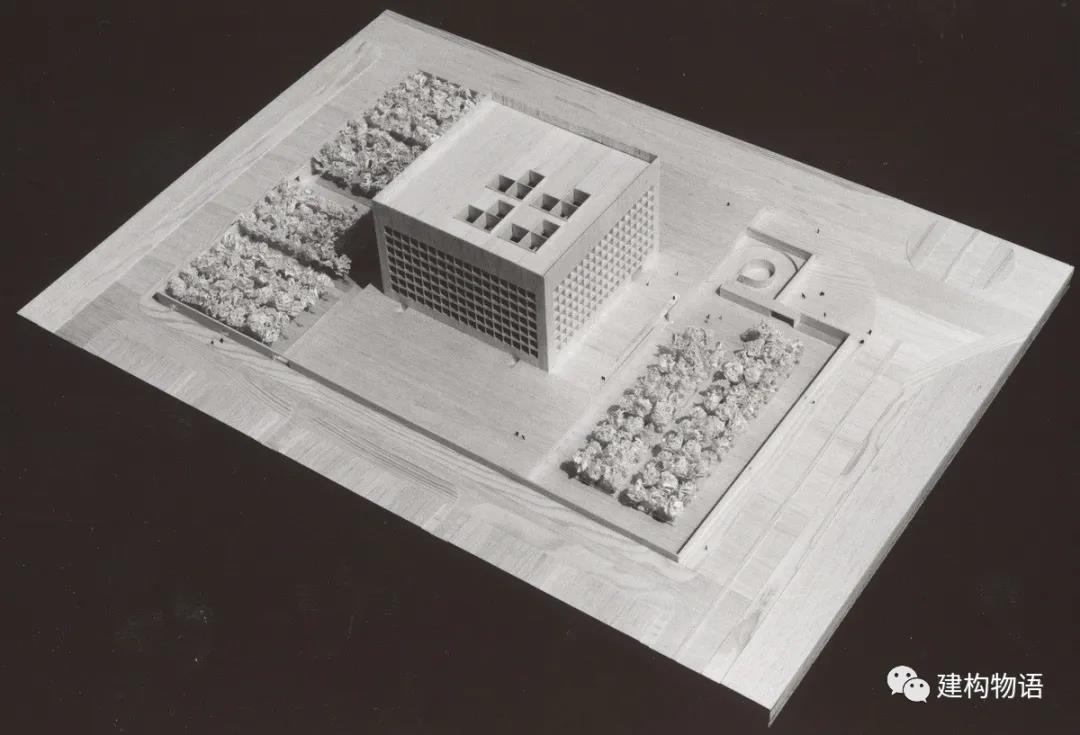

建筑模型©Alberto Campo Baeza

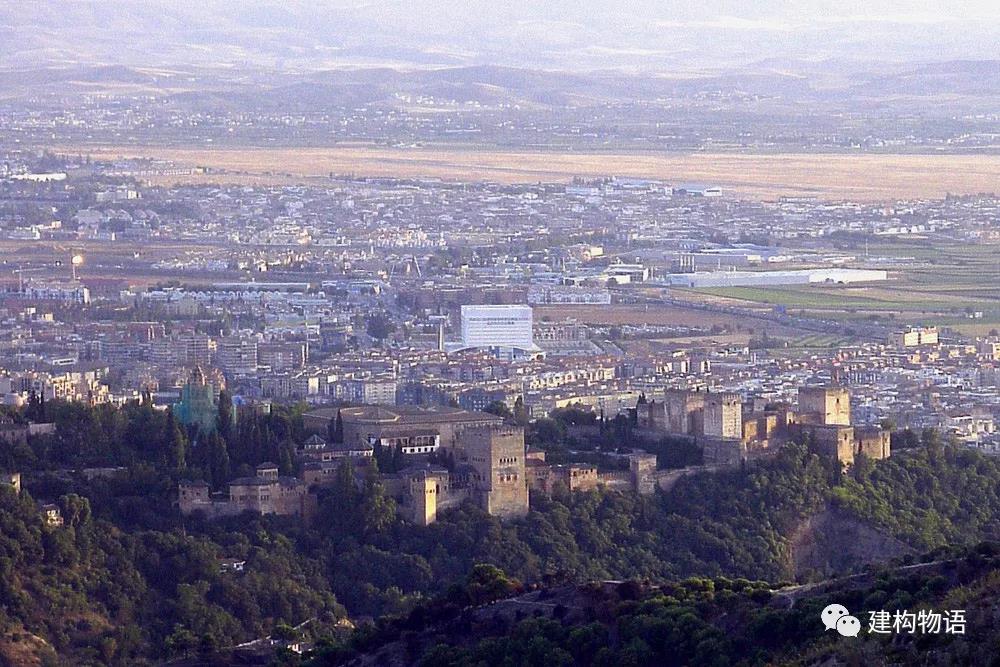

城市环境中的建筑©Alberto Campo Baeza

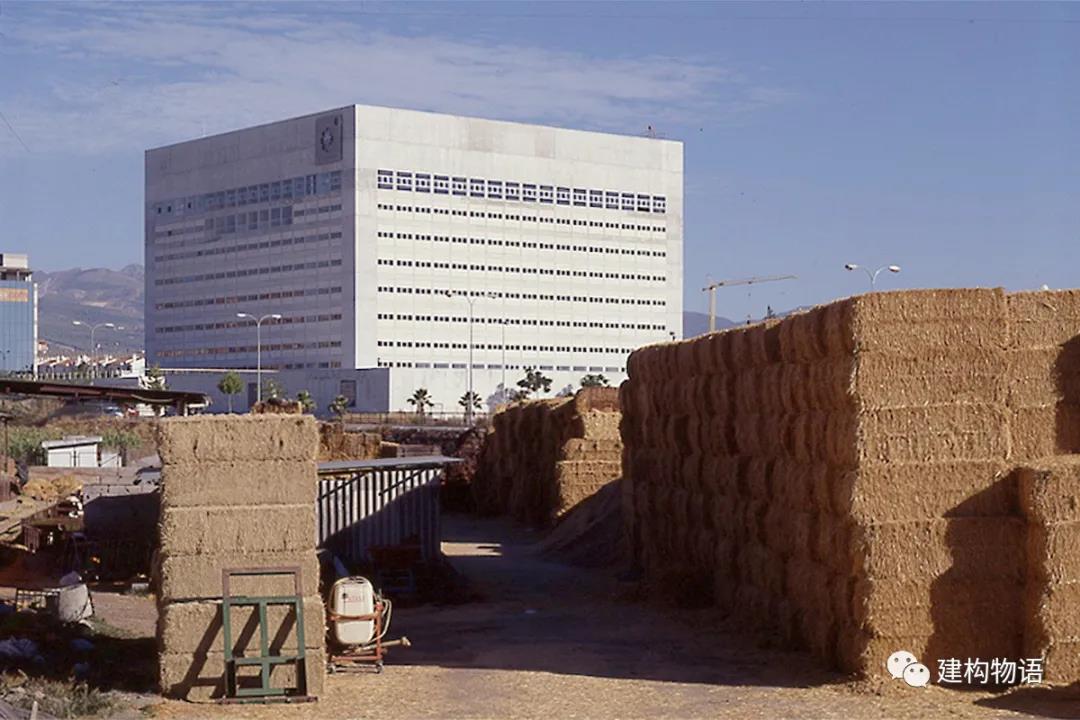

城市环境中的建筑©Fernando Alda.jpg

城市环境中的建筑©Fernando Alda

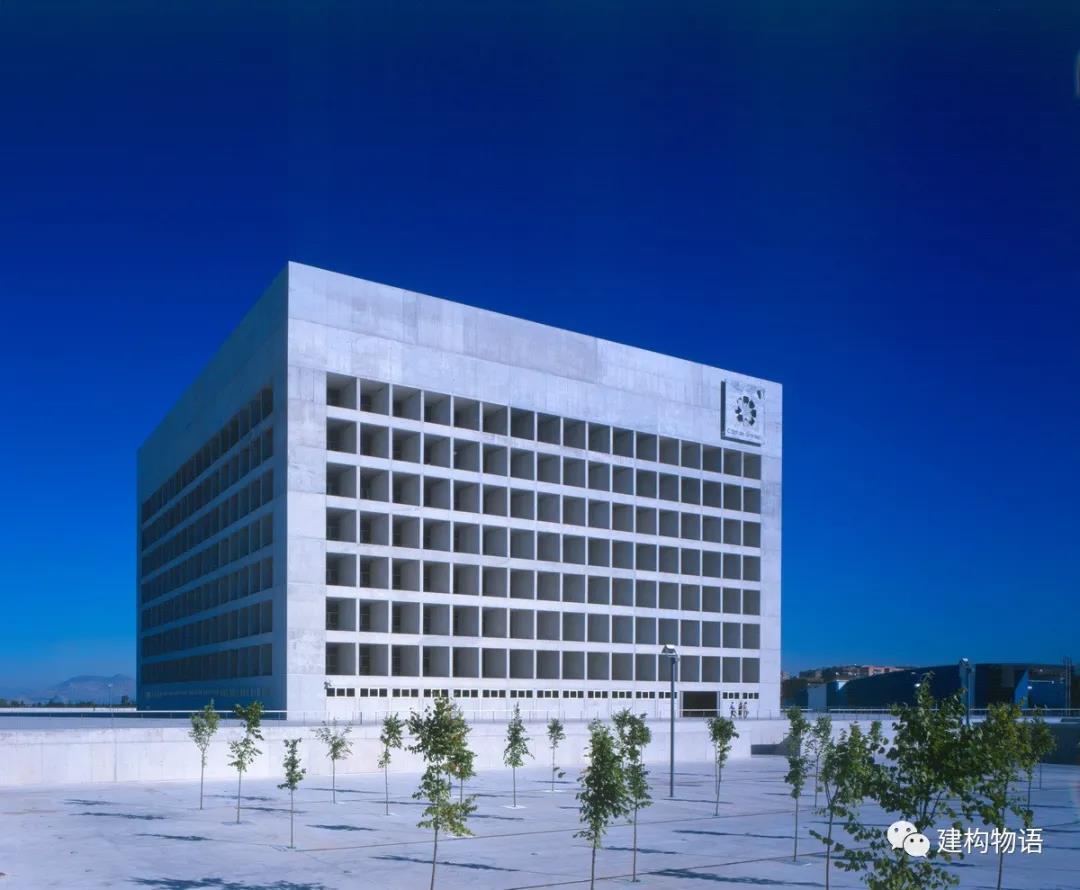

东南角看建筑©Hisao Suzuki

平台的西北和东南向部分包含两个围合的庭院,平台部分设有停车场,档案馆和数据处理中心。

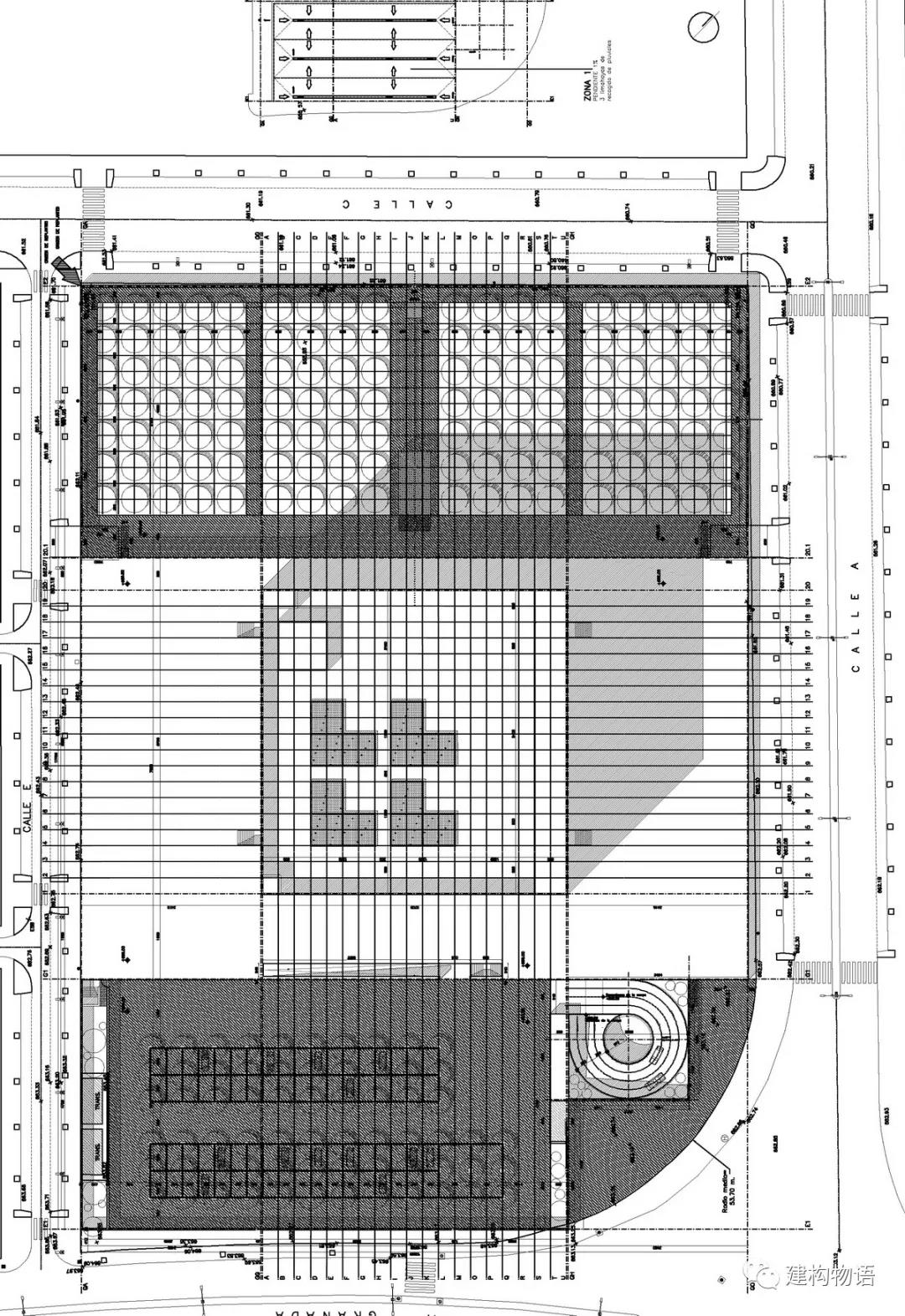

建筑总平面图©Alberto Campo Baeza

平台之上的立方体塔楼为银行的办公部分。建筑平面以3mx3m的网格为控制系统,空间系统简洁明快,除了中央的共享大厅外没有多余的处理。

建筑功能围绕着转通的走道展开,其中南侧(东南向、西南向功能部分进深为15m,中间走道;北侧(西北、东北向功能部分进深为9m,单走道布置。


一层平面图©Alberto Campo Baeza

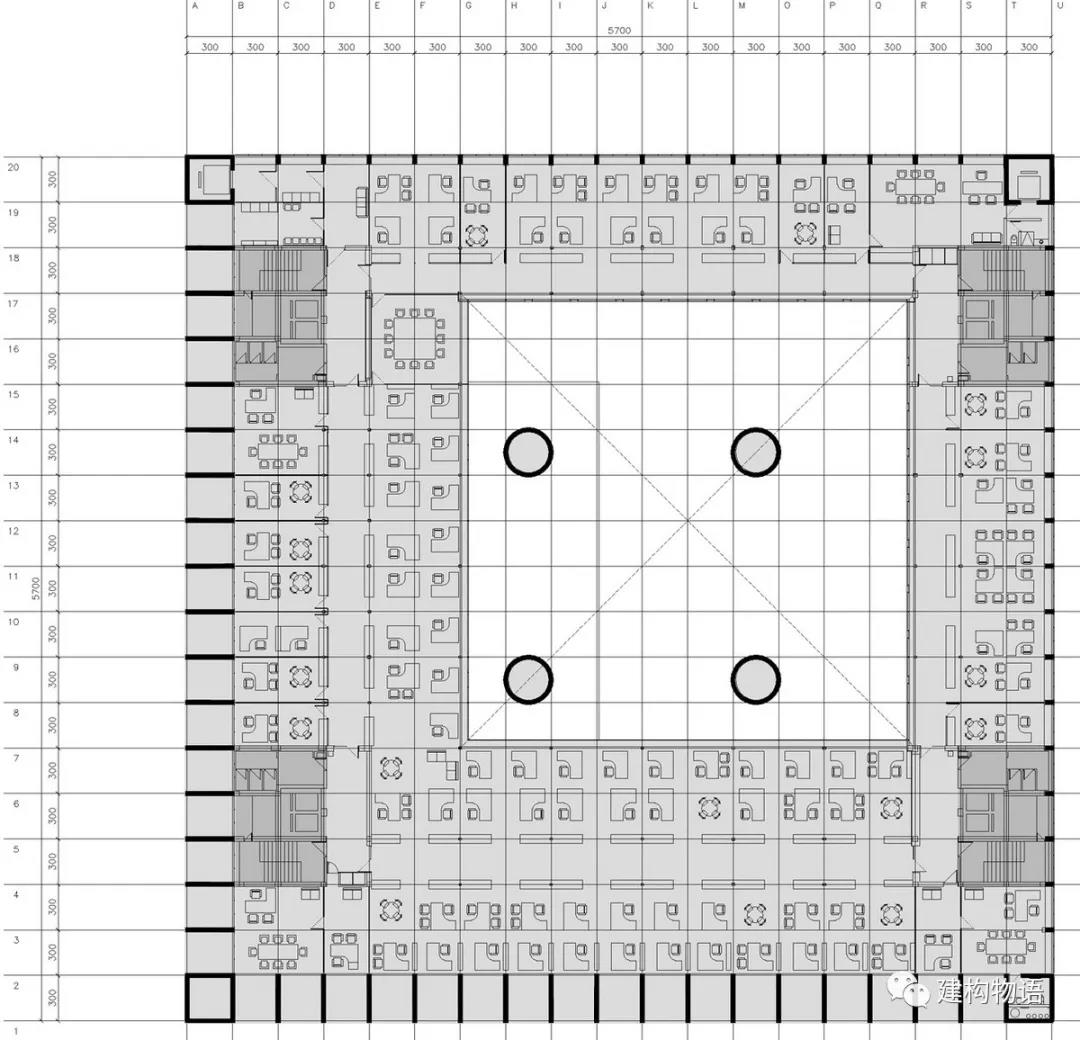

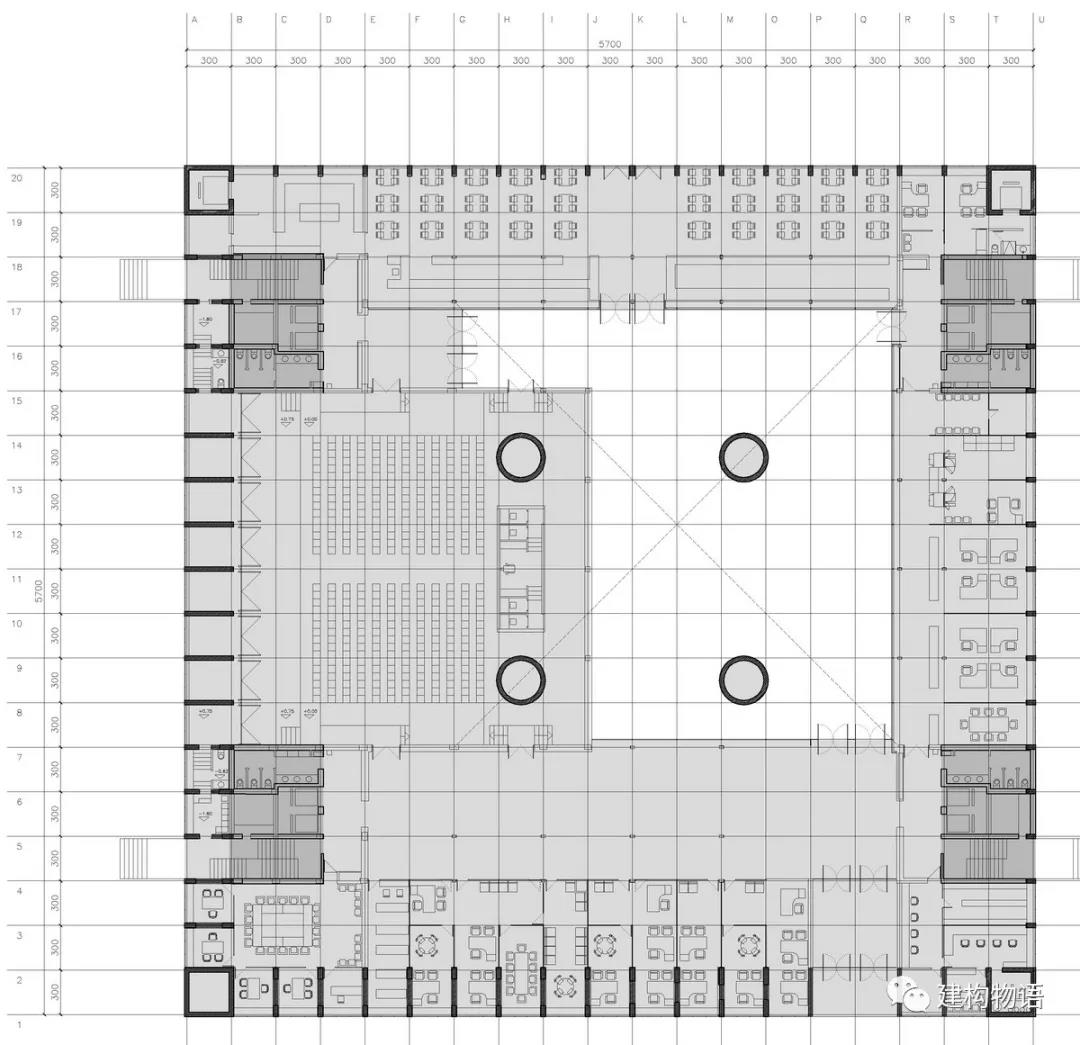

标准层平面图©Alberto Campo Baeza

为了屏蔽地中海的强烈阳光,南侧(东南向、西南向立面设置了进深3m的缓冲空间,这也自然地形成了立面的层次。立面单一的2.7mx2.7m的正方形窗洞的组合形成了整体的韵律,和简洁的立方体体块形成了呼应,简单、纯粹,让人感觉舒服。


东南向立面效果©Alberto Campo Baeza

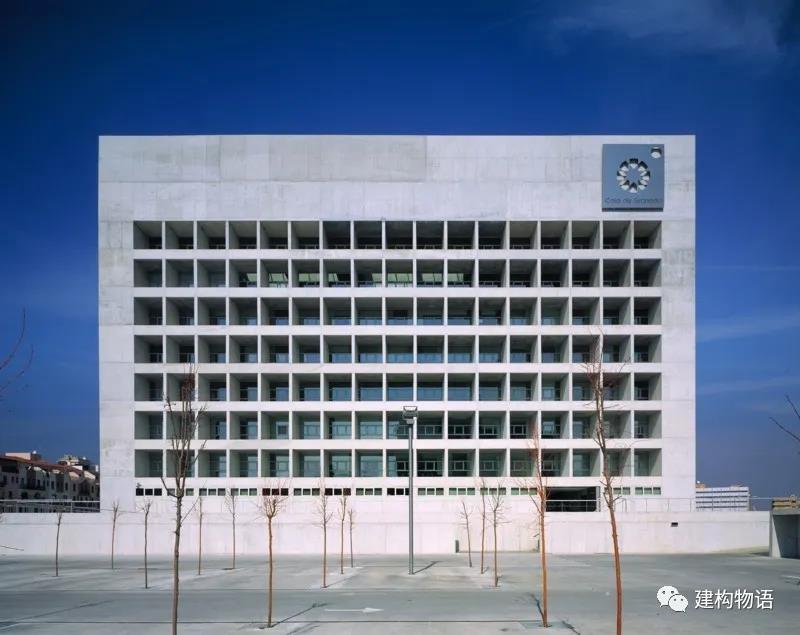

从东南侧花园看建筑©Fernando Alda

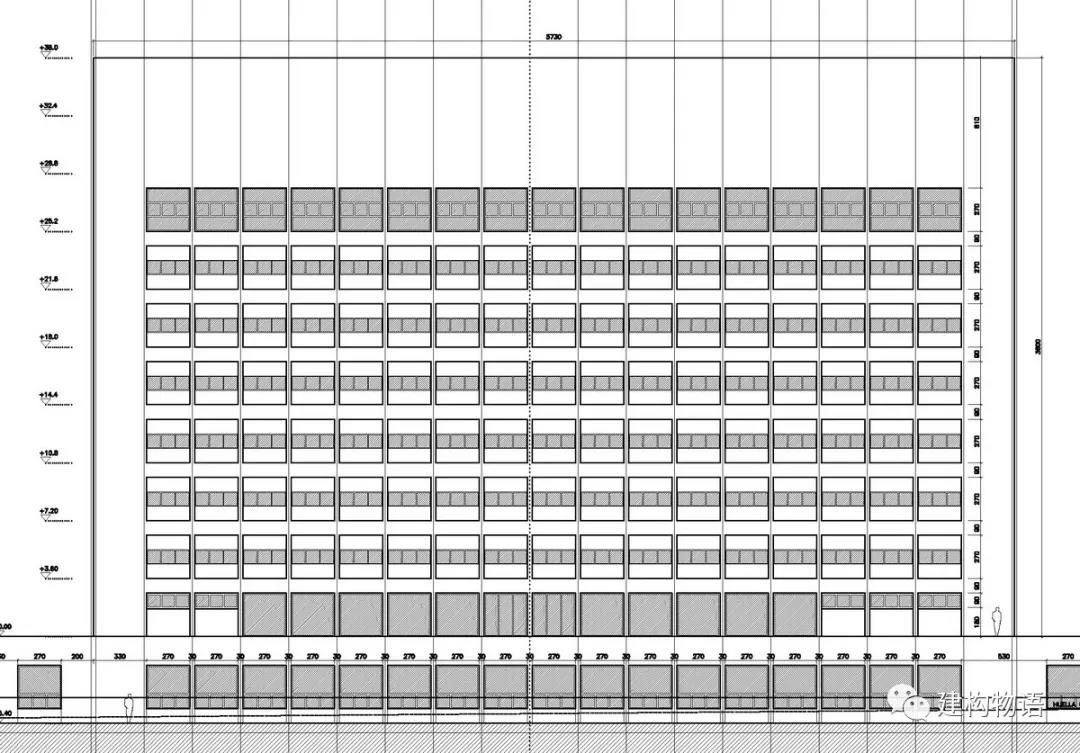

东南向立面图©Alberto Campo Baeza

北侧(西北、东北向)立面窗洞通过材质与混凝土框架区分开来,但由于缺少前后层次则显得相对平淡。

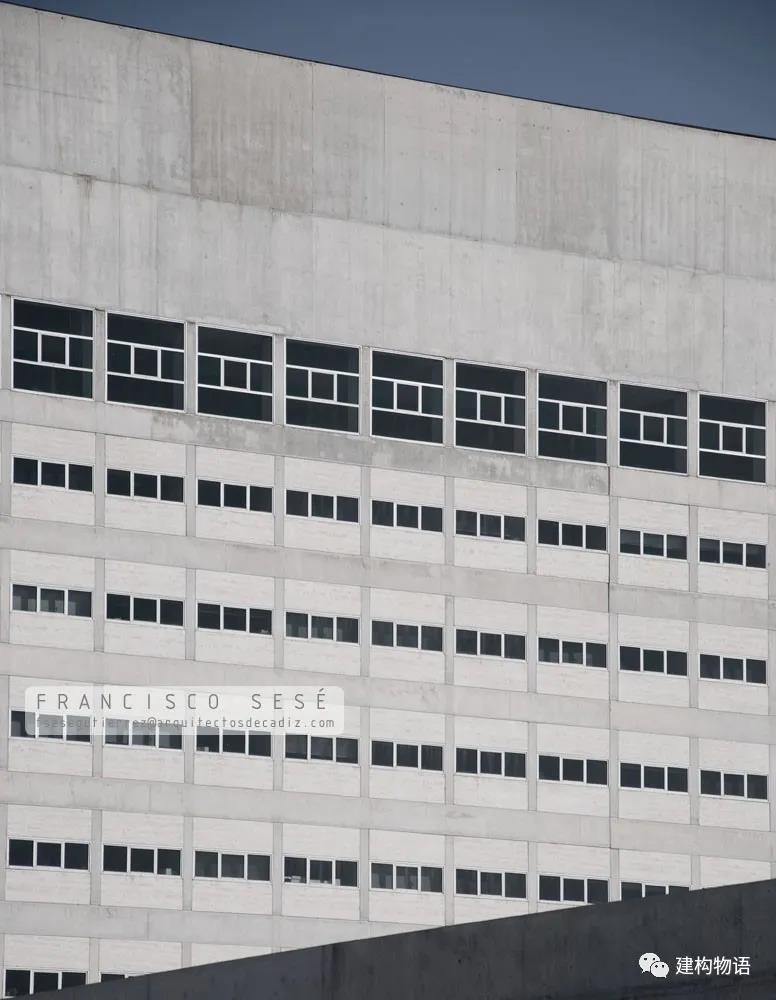

西北向立面效果©Paco Sesé(CC BY-NC 2.0)


西北向立面图©Alberto Campo Baeza

共享中庭屋面采用类似于井字梁的结构形式,中间由四个巨大的清水混凝土空心圆柱(直径约3m)支撑。屋顶设置了4个巨大的L形(3个6x6m单元)采光天窗,自然光成为共享中庭的主题。

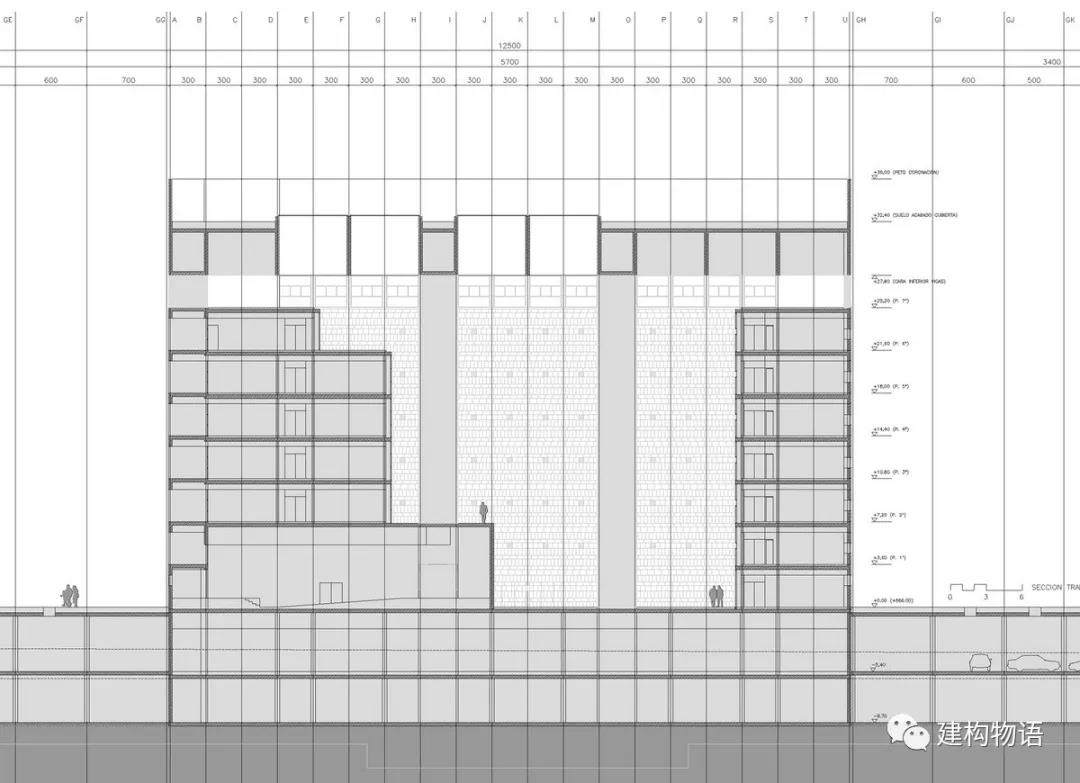

剖面图©Alberto Campo Baeza

南侧部分功能以敞开的形式面向中庭;北侧部分面向中庭的走道则以半透光的雪花石墙体封闭起来,透过天窗的光线间接为北侧部分提供了一定的照明。虚实结合的维护结构也形成了中庭空间的特色。

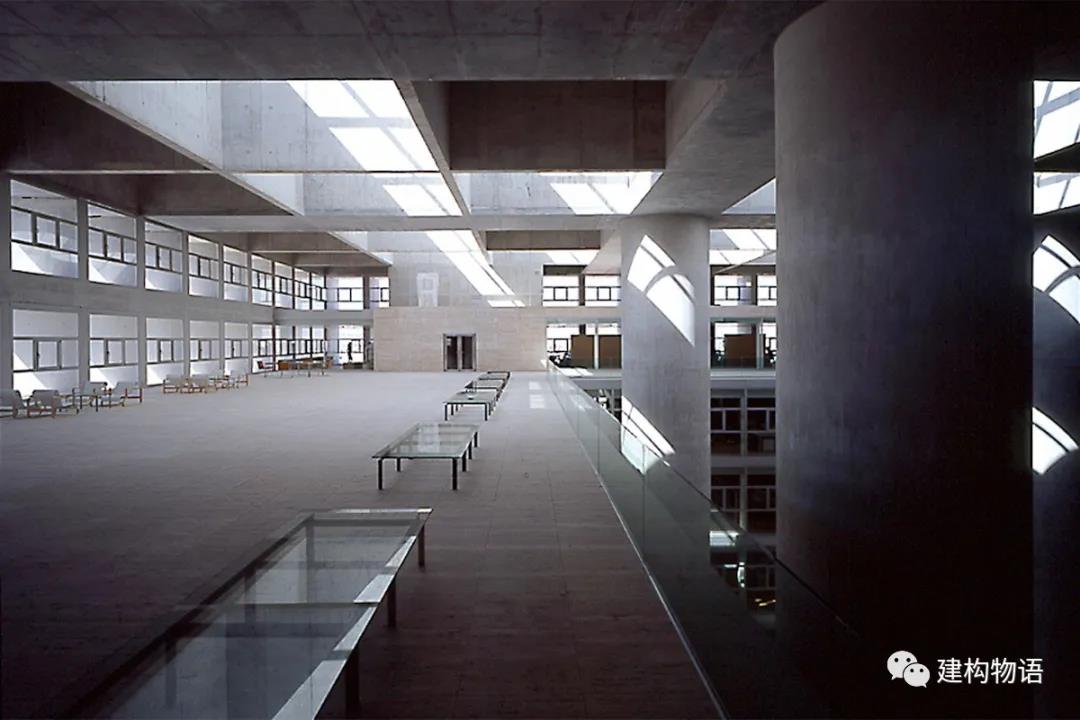

顶层部分大空间©Alberto Campo Baeza

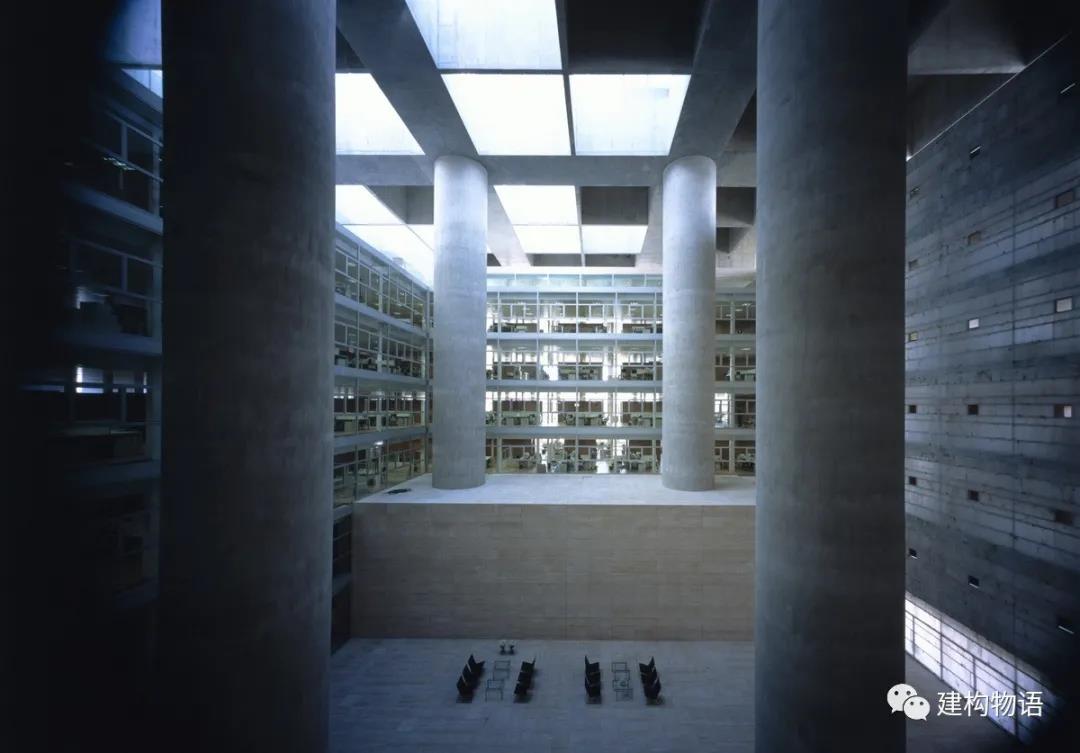

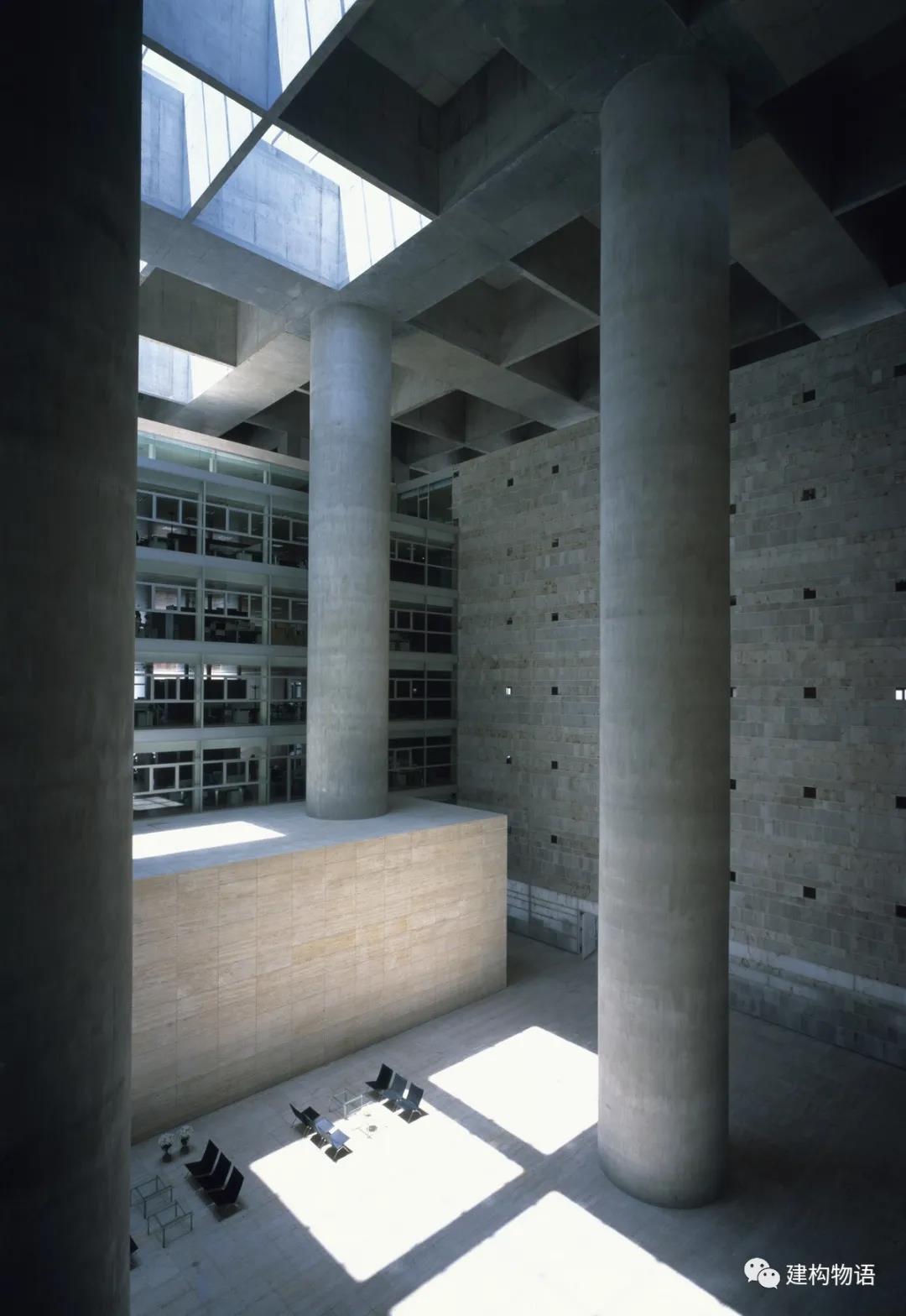

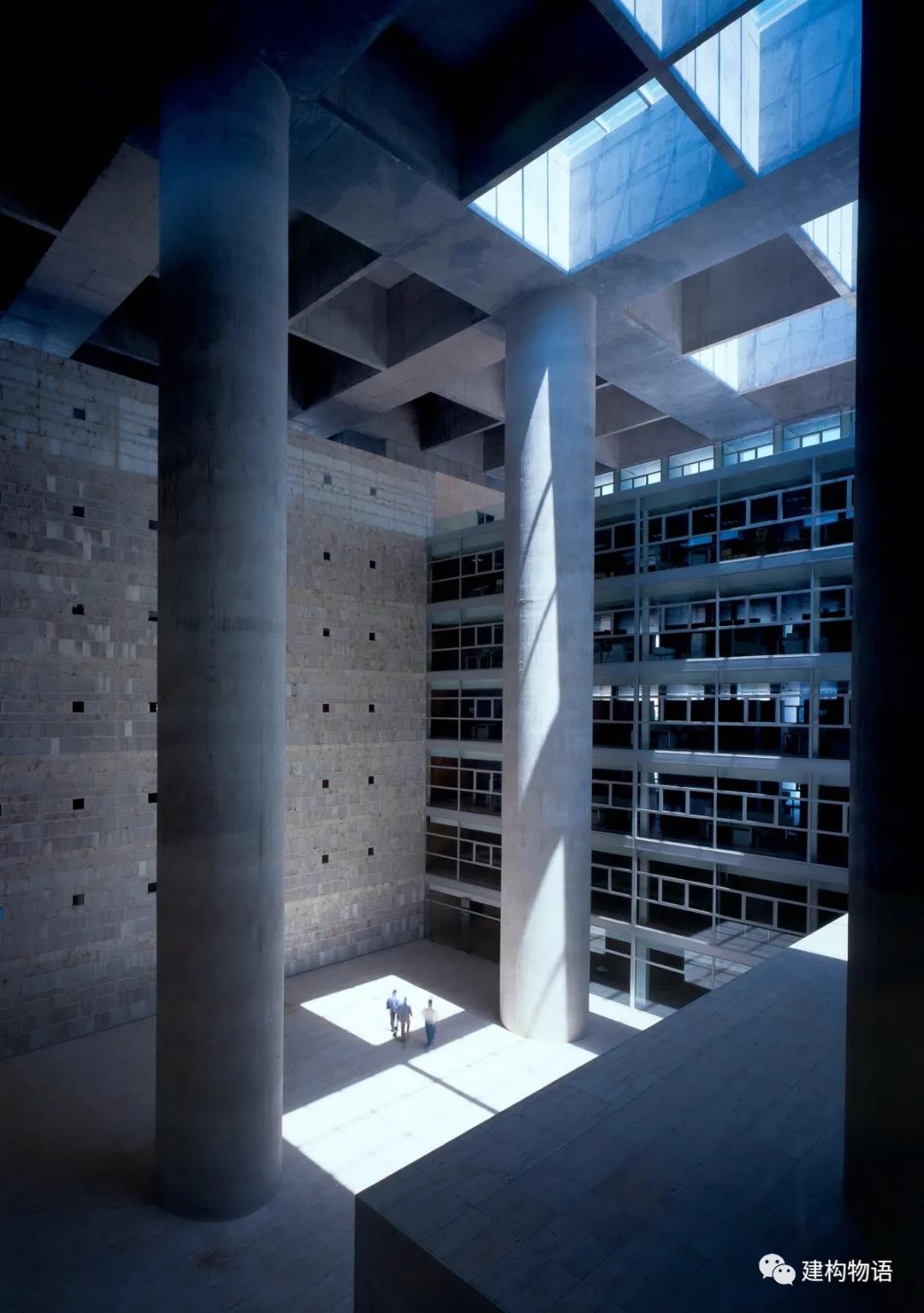

中庭空间光影效果©Hisao Suzuki


中庭空间光影效果©Hisao Suzuki

中庭空间光影效果©Hisao Suzuki.jpg

中庭空间光影效果©Hisao Suzuki

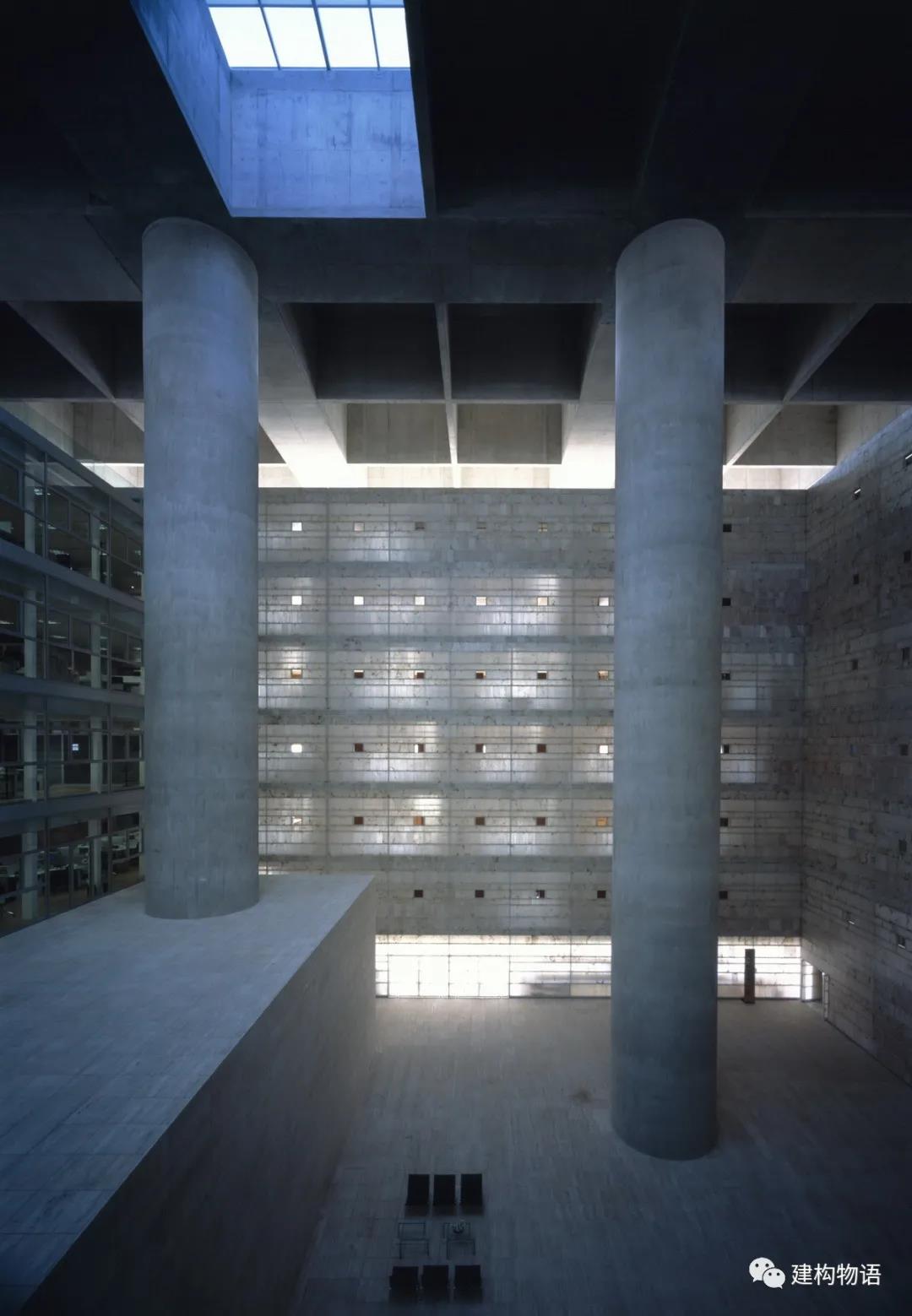

中庭透光石墙面效果©Hisao Suzuki

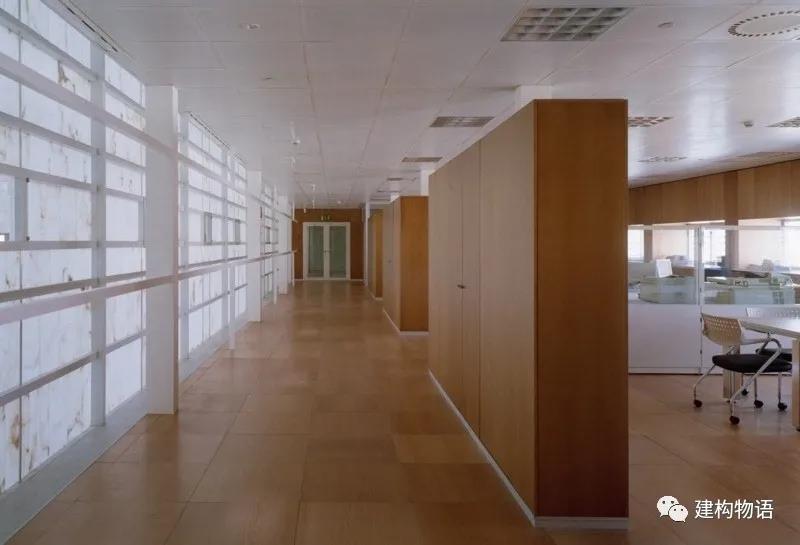

北侧部分从走道看透光石墙面©Alberto Campo Baeza

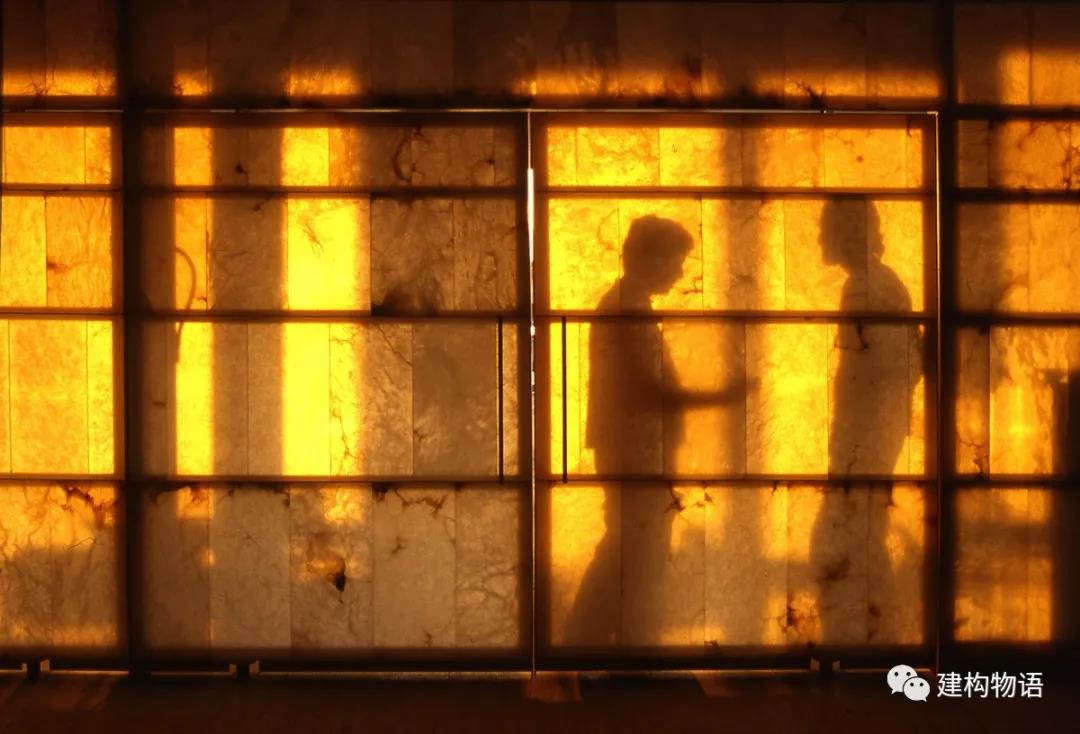

夕阳下透光石墙面的光影效果©EACB(CC BY-NC 2.0)

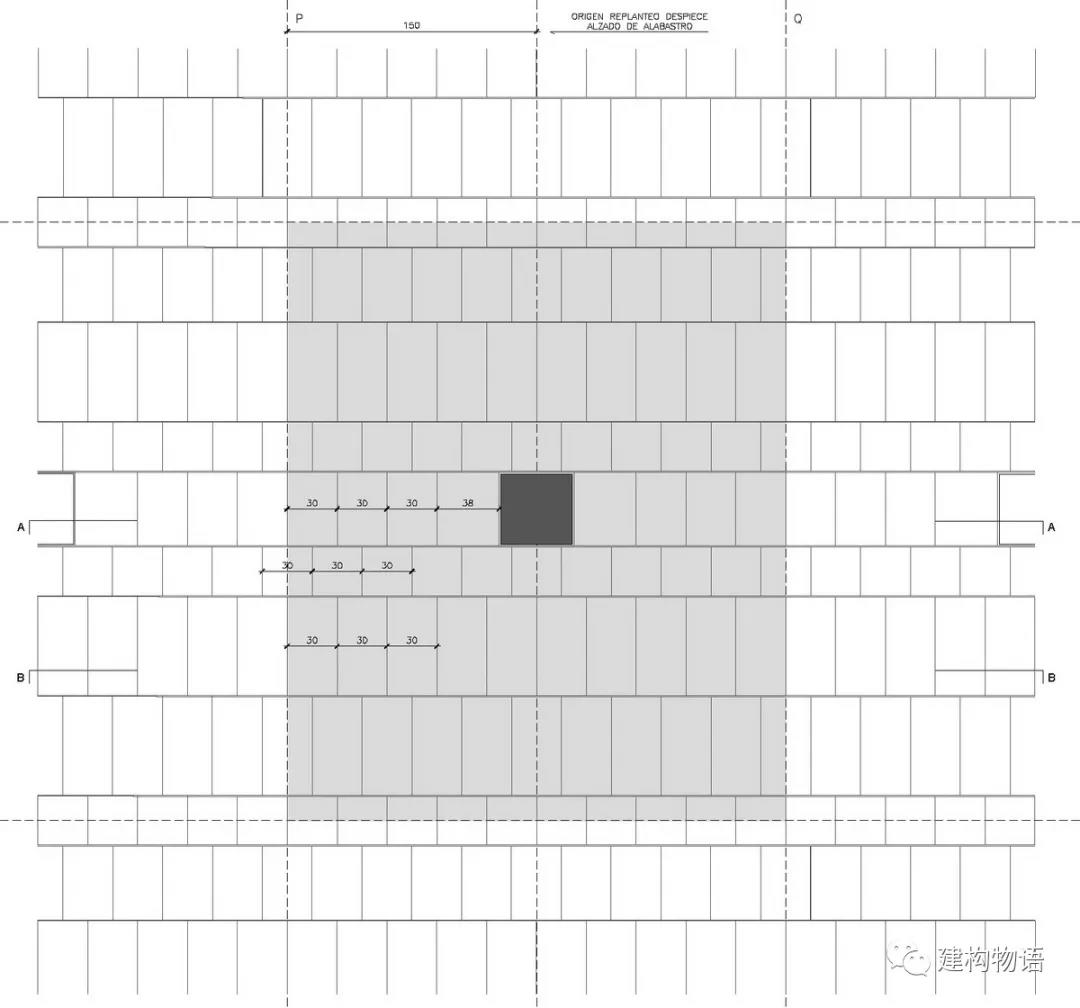

透光石墙面分格©ALBERTO CAMPO BAEZA

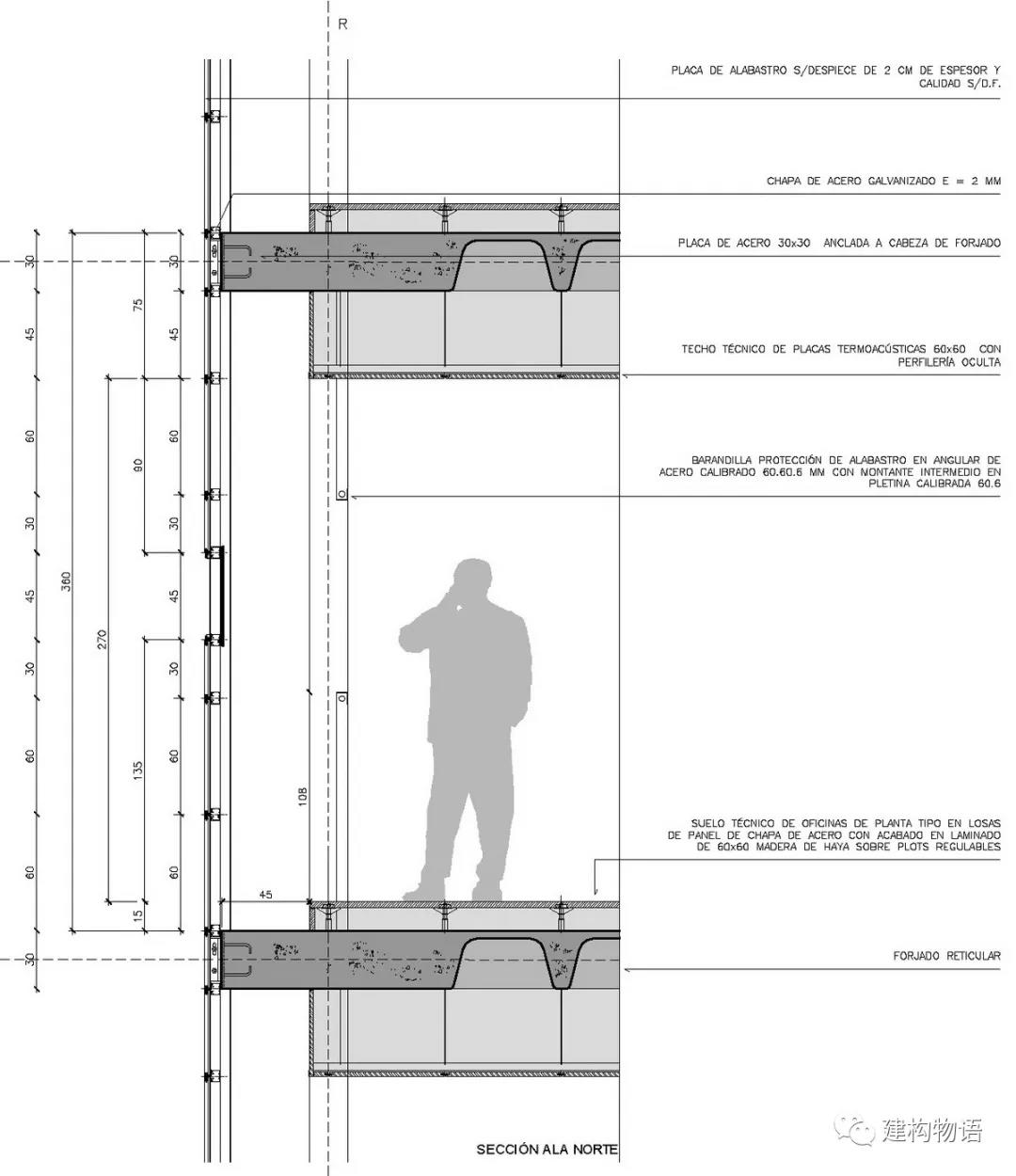

透光石墙面构造©ALBERTO CAMPO BAEZA
