格栅是个好东西!


2019-10-08 14:21:04




对于建筑师来说,格栅真是个好东西。当感觉立面过于平淡、过于直白但又没有其它解决办法时,加点格栅,立面层次感一下就显示出来了
同时,格栅也是适合于旧建筑改造的一种方式——直接在原有建筑外罩上一层透光透风的格栅,基本不影响原有建筑的使用,但建筑的形式却因格栅可以任意变化。

格栅,意指用木条、金属条等做成的网格状阻隔物。早期,格栅在建筑中常用于栏杆及门窗的防护,随着防护功能的弱化,格栅以其特有的形式逐渐成为立面装饰、遮阳、保护隐私、屏蔽视线的部件。

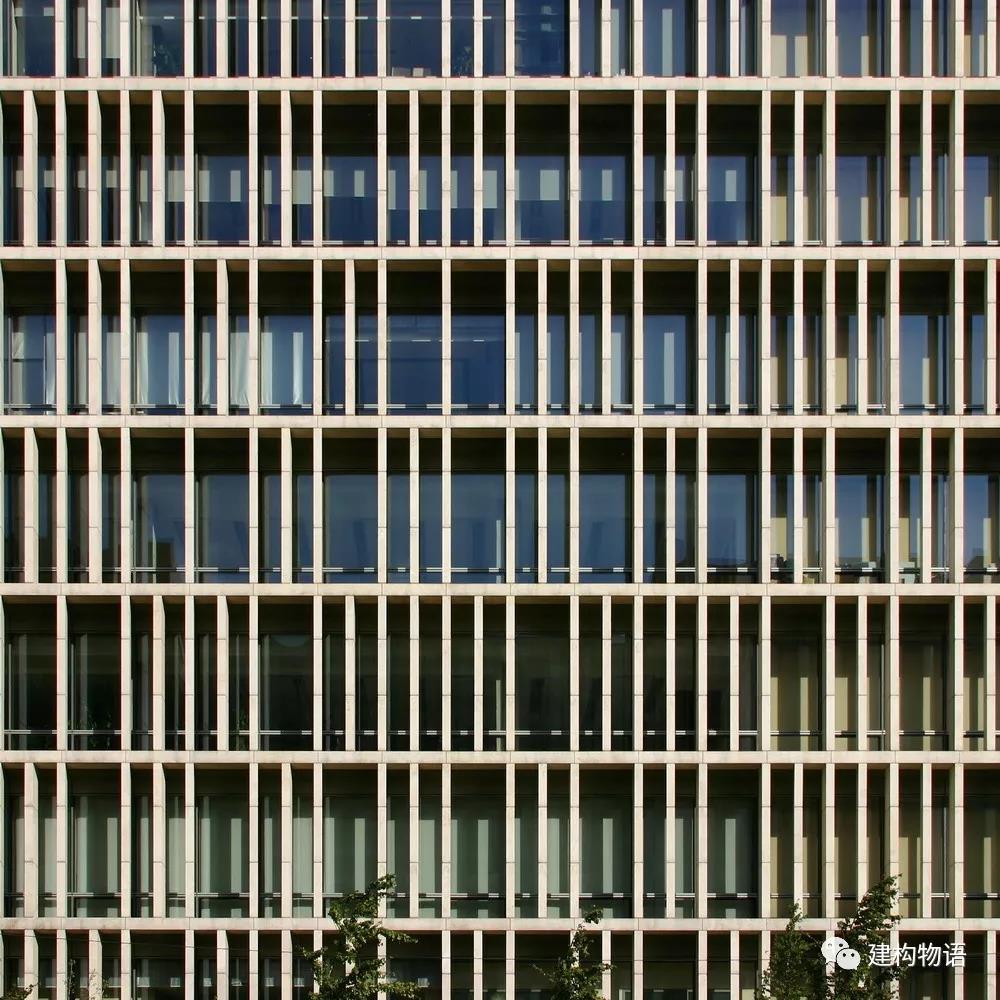

我们所说的建筑立面装饰中的格栅一般独立于外墙之外,由横竖的杆件、板片形成交叉网格

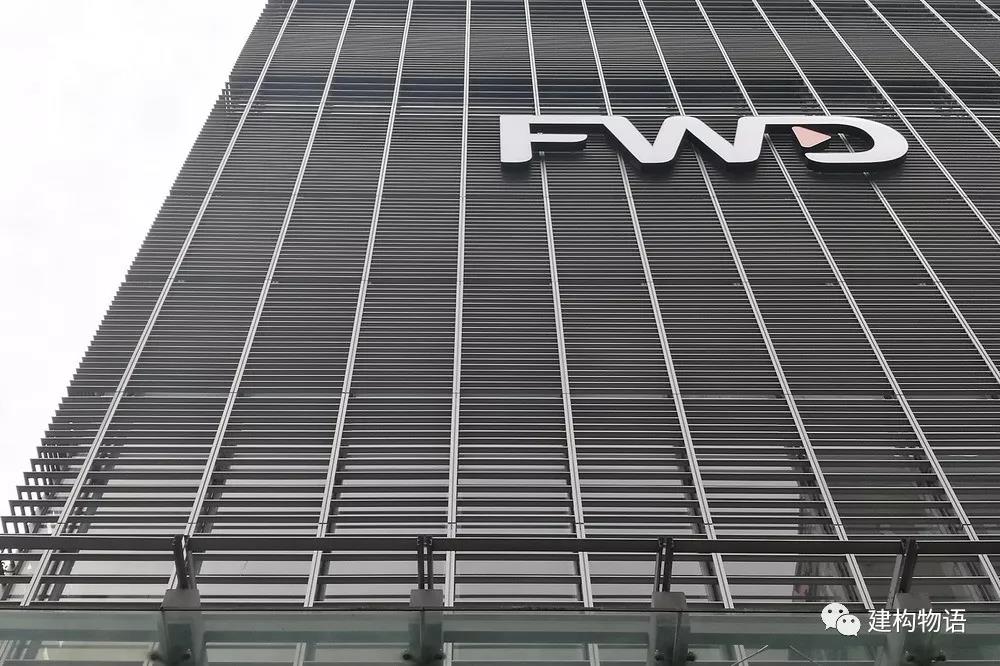

片状构件组成的规律状格栅由于板片厚度薄,又常称为“百叶”。

现代装饰格栅的材料也越来越多样化,除了传统的木材、金属外,陶土、玻璃、塑木、玻璃钢等等也都可以成为制造格栅的主要材料,格栅的形式也更是五花八门。


材质——木质格栅

(更多塑木知识请参阅过往文章:

更自然、更亲切——室外用防腐木材

更安全、更环保:来自于日本的越秀木-DT深层炭化木

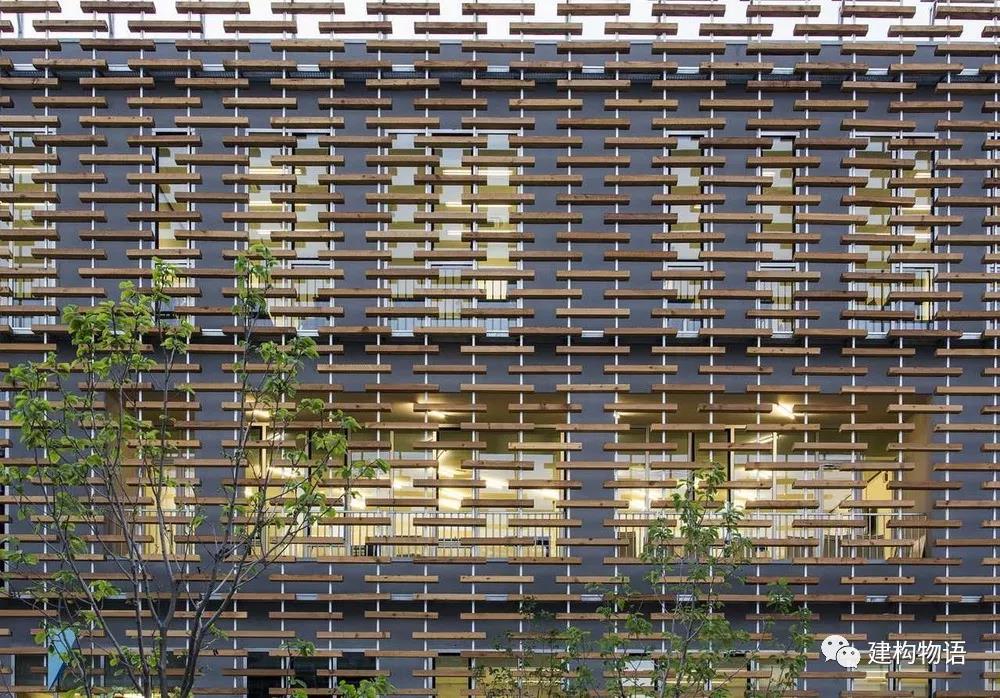

运用于室外的木质格栅必须使用各种形式的防腐木材——深层炭化木、浸渍药液防腐木、天然防腐木。木条的截面形状、间距及防腐木材本身的色彩及纹理同样是影响木质格栅效果的主要因素。

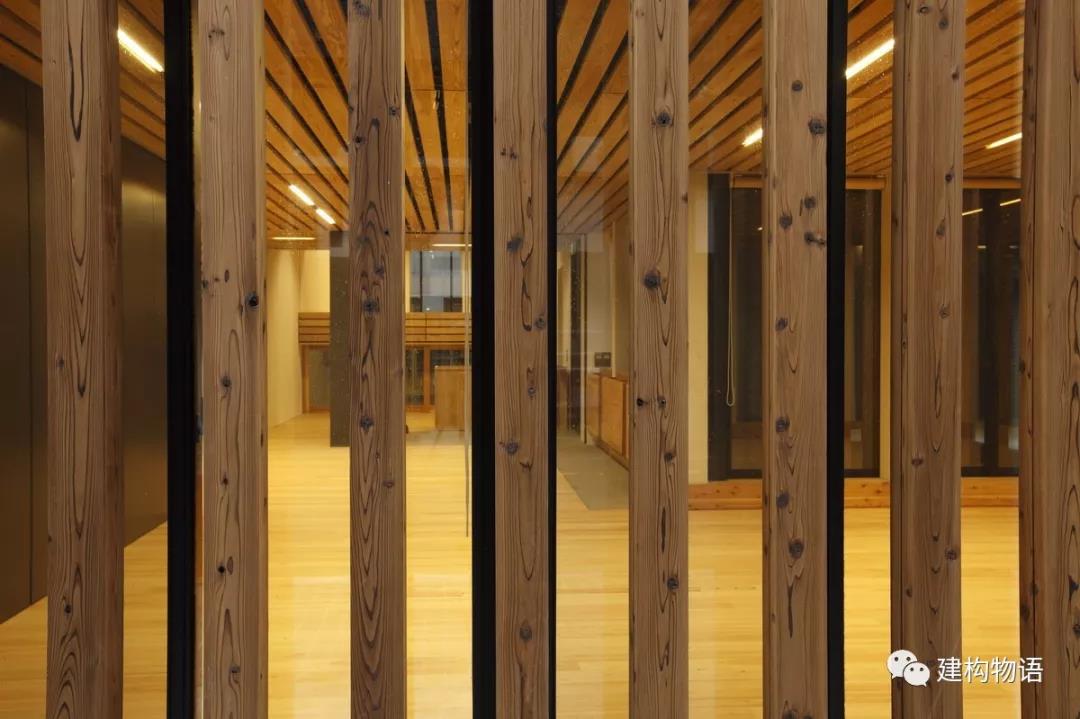

密度不一的木格栅

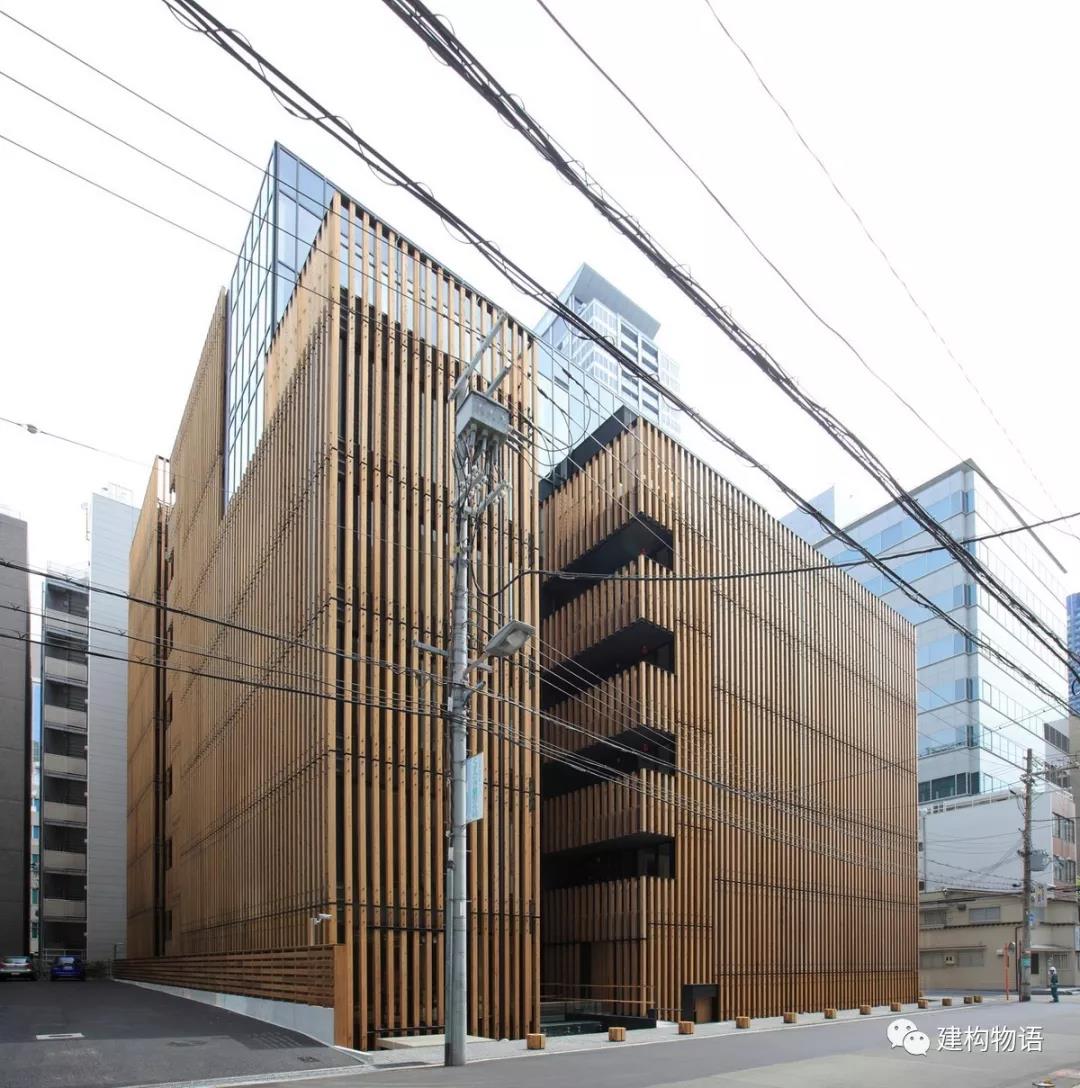

日本压着端子制造株式会社©越井木材

建筑师:KISHISHITA + Man * go

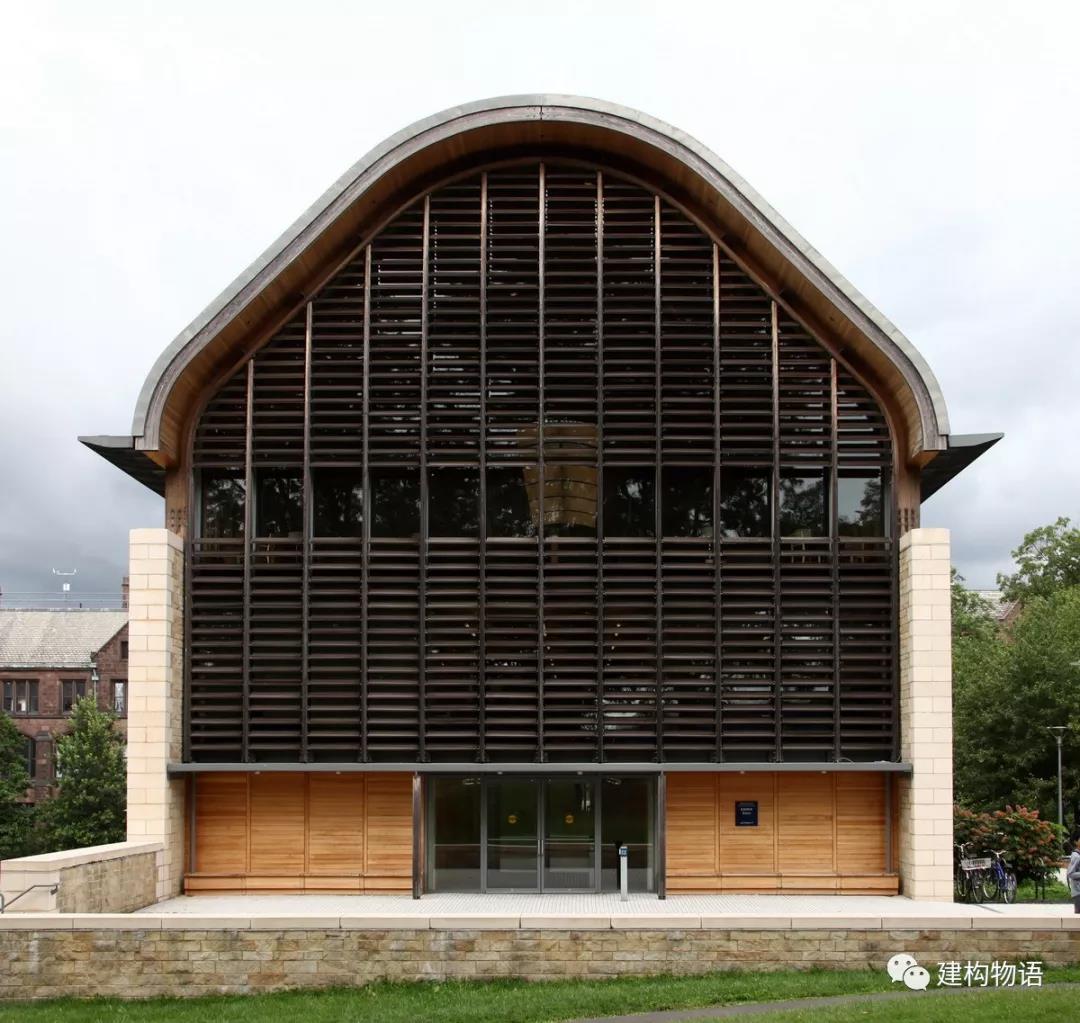

美国耶鲁大学森林与环境学院(Kroon 大楼) ©“建材U选”.jpg

美国耶鲁大学森林与环境学院(Kroon 大楼) ©“建材U选”
经过一段时间后,经常遭受风雨洗礼的上部格栅与下部有遮蔽的墙板颜色形成显著的区别。

建筑师:英国伦敦霍普金斯建筑事务所


杭州九树公寓
(图片来自于官网https://davidchipperfield.com/)
建筑师:戴卫·奇普菲尔德(David Chipperfield)建筑师事务所

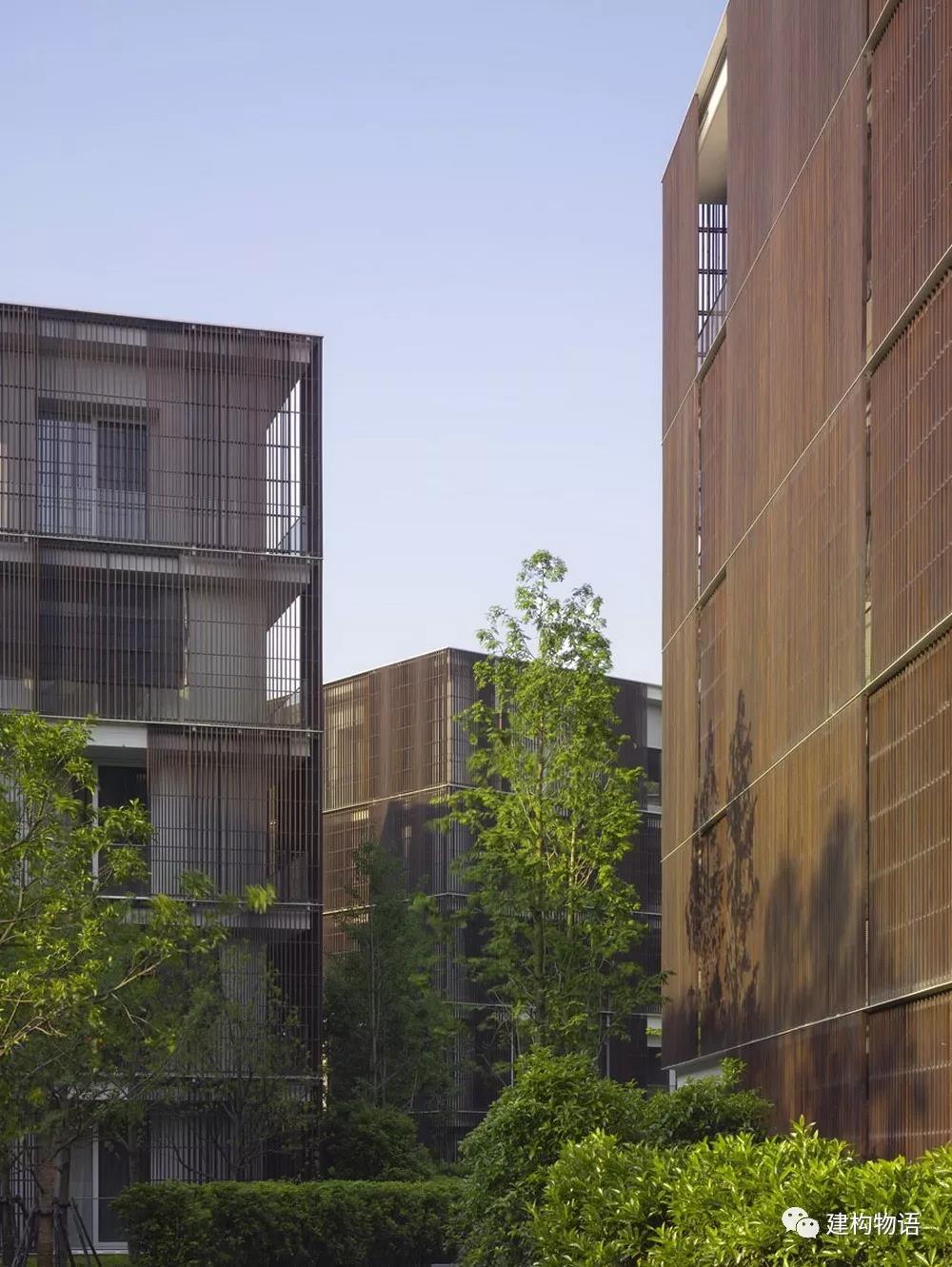

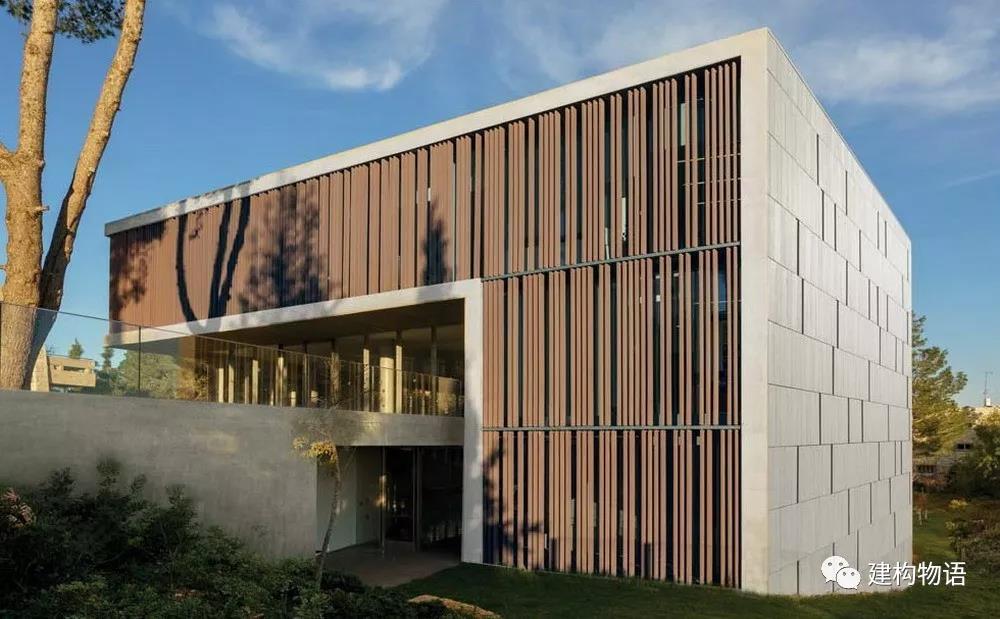

建筑四周包覆木质格栅,简洁的形式造就出东方意境。格栅在改变建筑形式的同时很好地保护了公寓的隐私,也起到一定的遮阳作用。


材质——塑木(杆)格栅

(更多塑木知识请参阅过往文章:

重新认识“不靠谱”的塑木

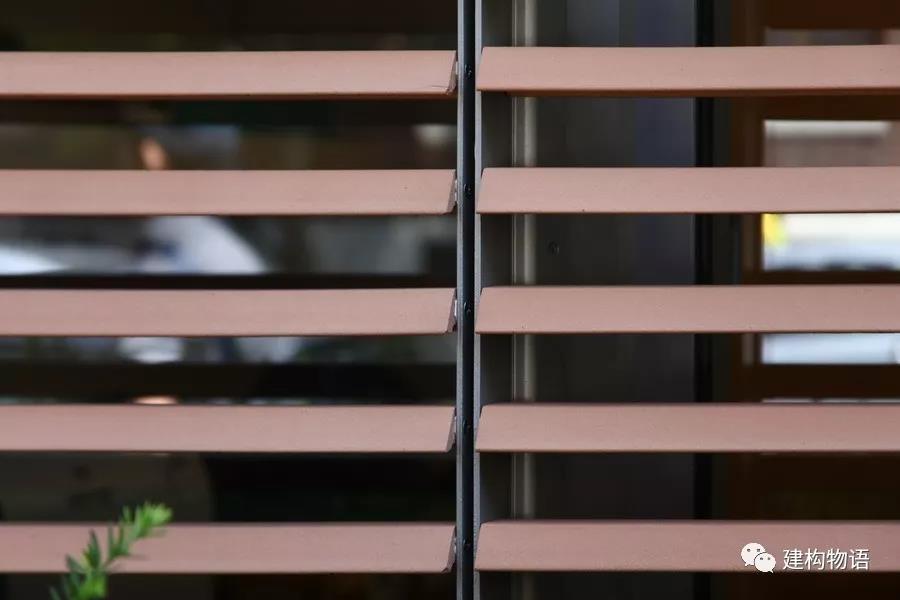

优秀的塑木产品具有良好的耐候性、自洁性,作为格栅材料既能获得天然木材的类似效果又便于打理。除了工厂的成品外,格栅截面完全可以适应定制化的需求。

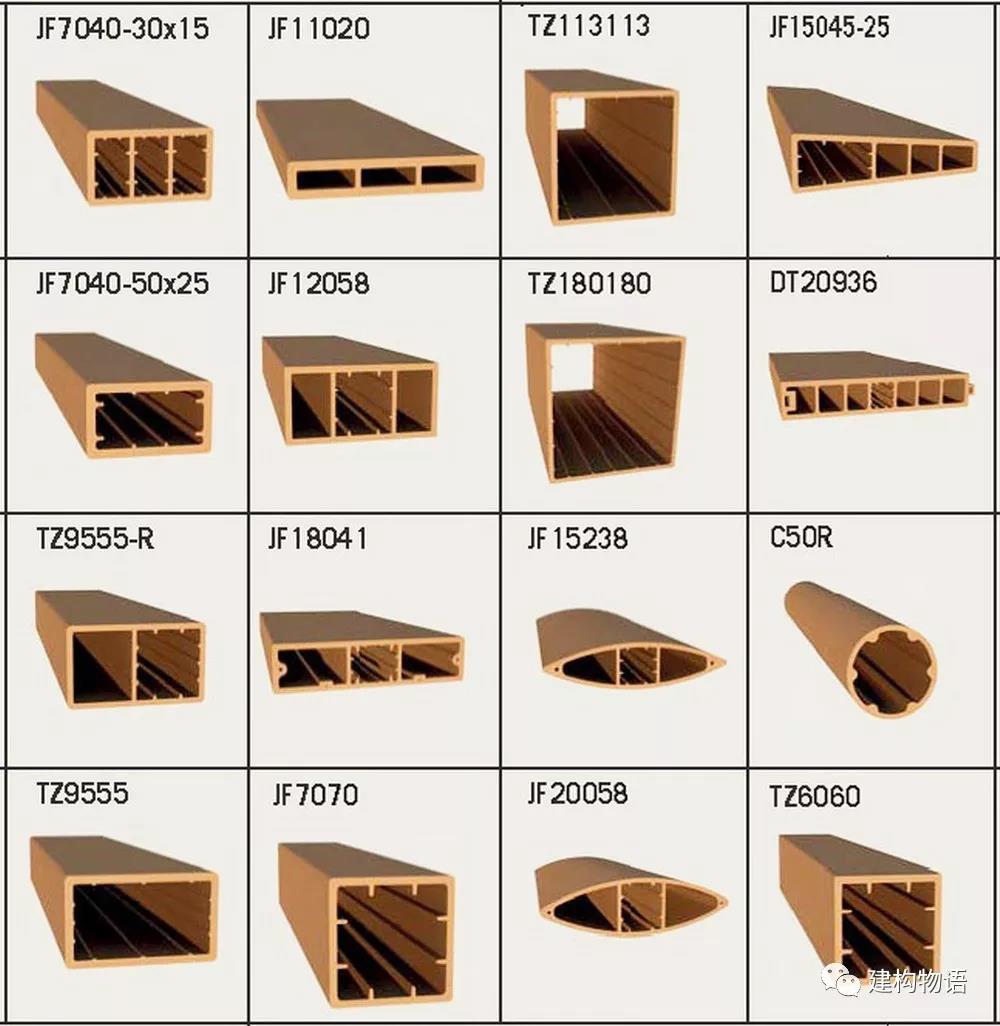

意大利woodn科技木(塑木)的各种格栅断面    ©WOODN.jpg

意大利woodn科技木(塑木)的各种格栅断面    ©WOODN

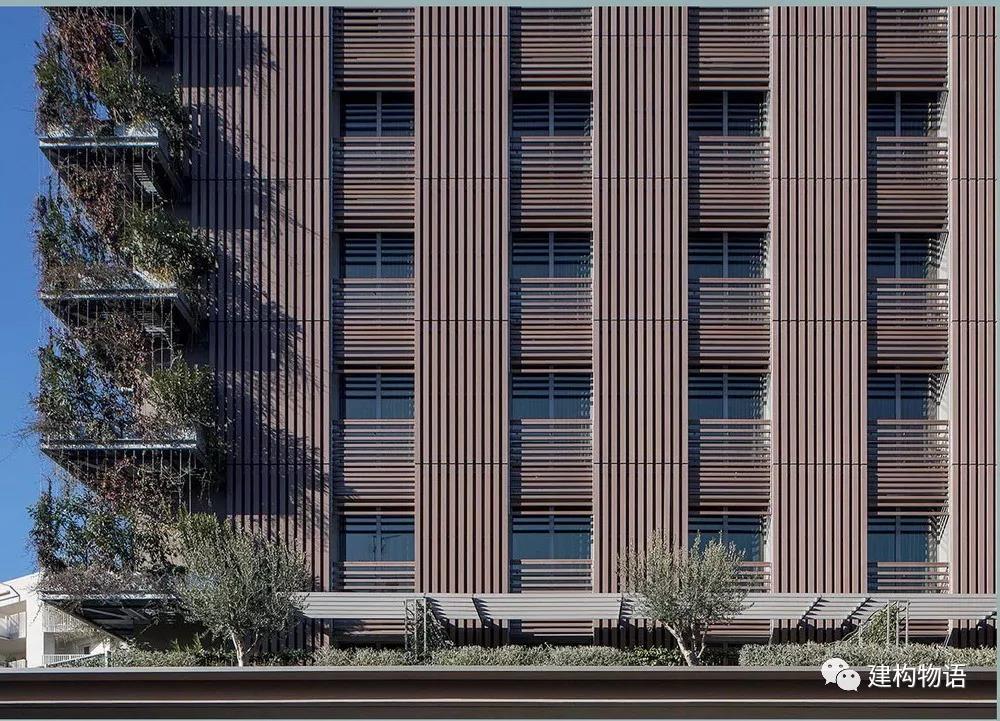

意大利woodn科技木(塑木)格栅案例    ©WOODN.jpg意大利woodn科技木(塑木)格栅案例.jpg

意大利woodn科技木(塑木)格栅案例    ©WOODN


材质——HPL板片格栅
(更多高压树脂板知识请参阅过往文章:
室外用木质人造板材——热固性树脂浸渍纸高压装饰层积板(HPL)

以热固性树脂浸渍纸高压装饰层积板(HPL)板条同样可以切割加工为各种尺寸的板片,进而与其他杆件组合成各种形式的格栅。板条的表面色彩及肌理、宽度、间距无疑是影响格栅最终形式的重要因素。

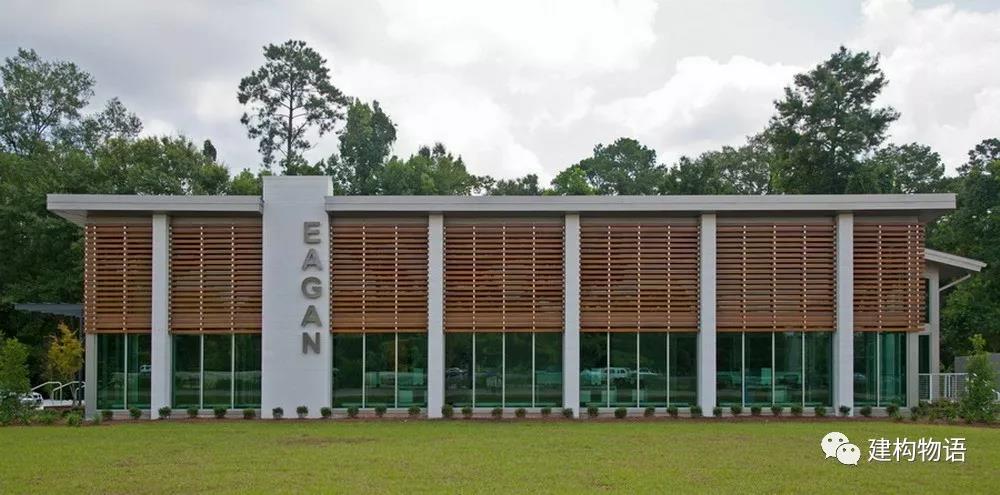

美国洛杉矶EAGAN保险公司  ©PRODEMA.jpg

美国洛杉矶EAGAN保险公司  ©PRODEMA

建筑师:Verges Rome 事务所

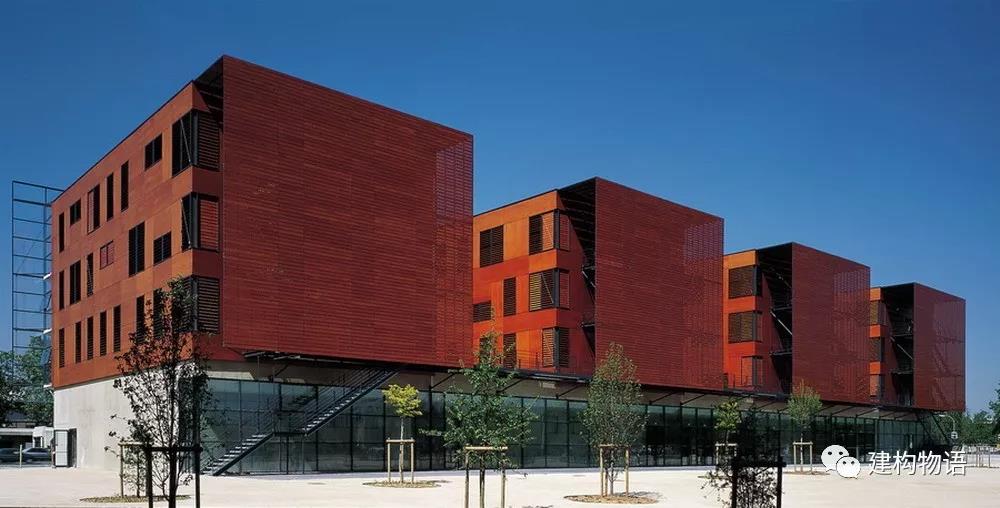

法国里昂格兰(Gerland)大学   ©PRODEMA.jpg

法国里昂格兰(Gerland)大学   ©PRODEMA

建筑师:阿泰里克·杜梅特尔(AtelikerDumetier)


材质——金属格栅

用于室外的金属格栅常使用各种耐腐蚀性能较好的金属材料,如不锈钢铝合金、不同涂饰的热浸镀锌钢等。

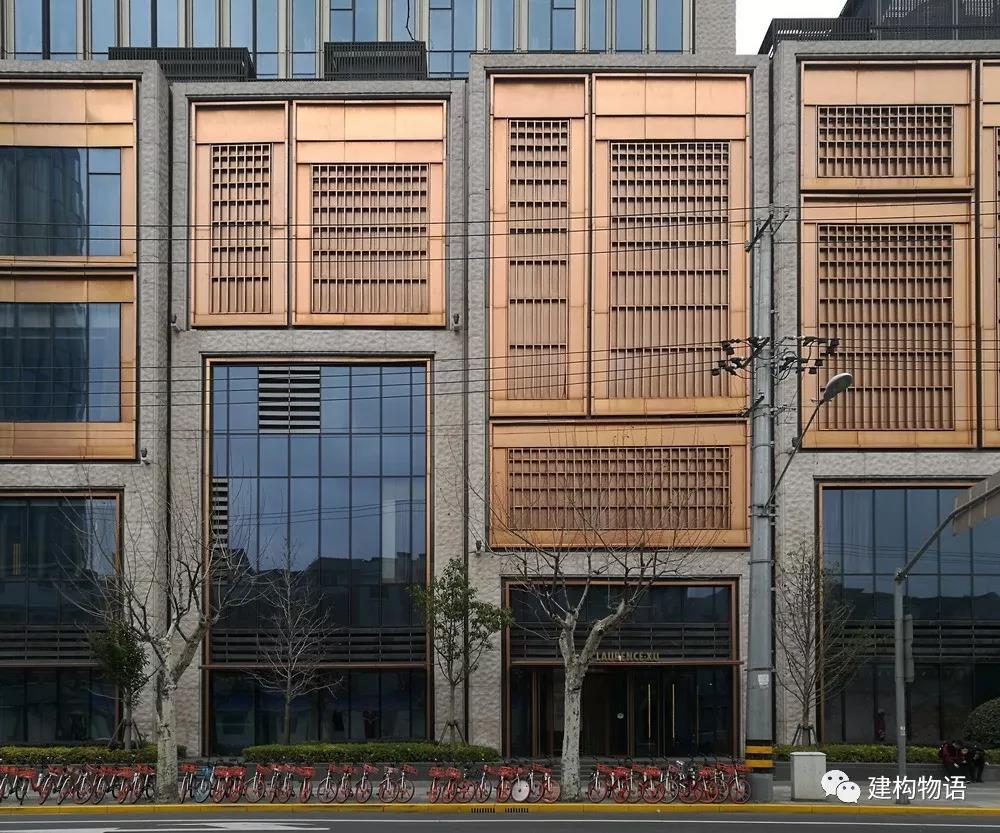

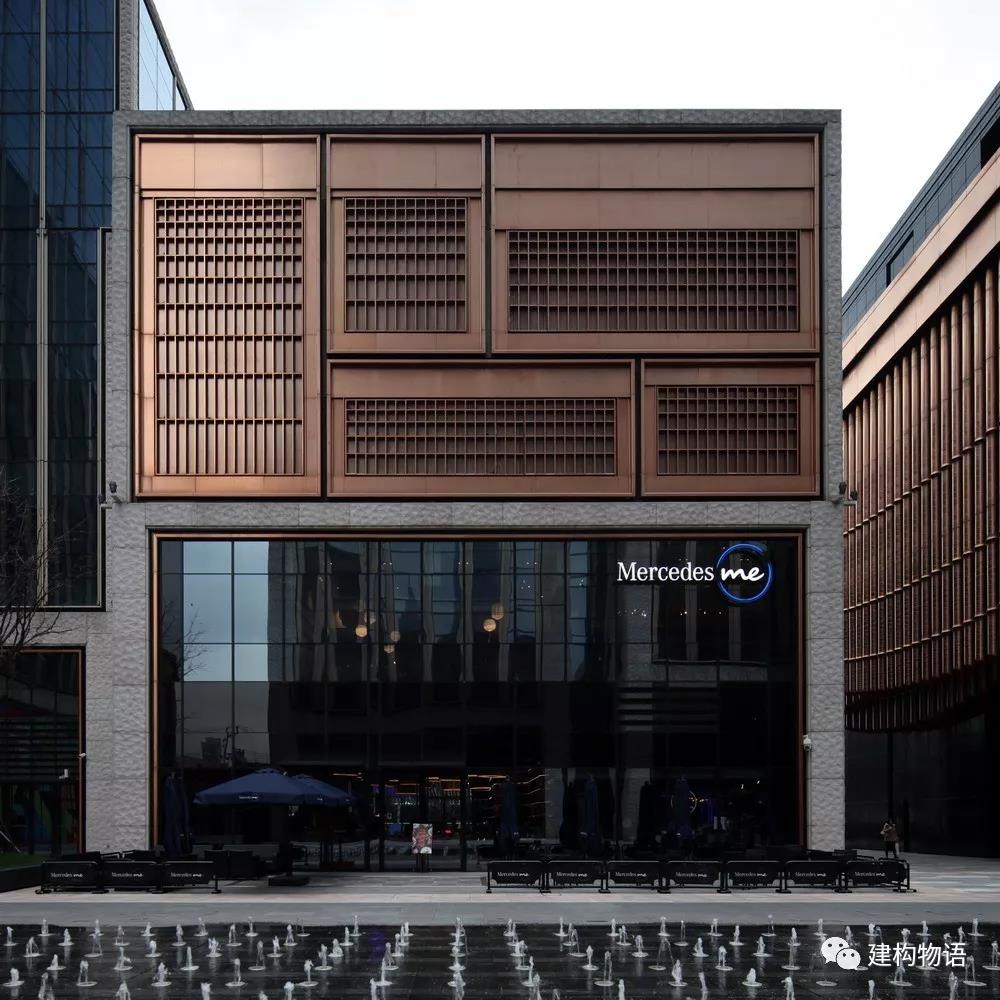

上海外滩金融中心 ©“建材U选”.jpg上海外滩金融中心.jpg

上海外滩金融中心 ©“建材U选”

仿铜不锈钢格栅是从防盗门获得的灵感?

建筑师:福斯特事务所

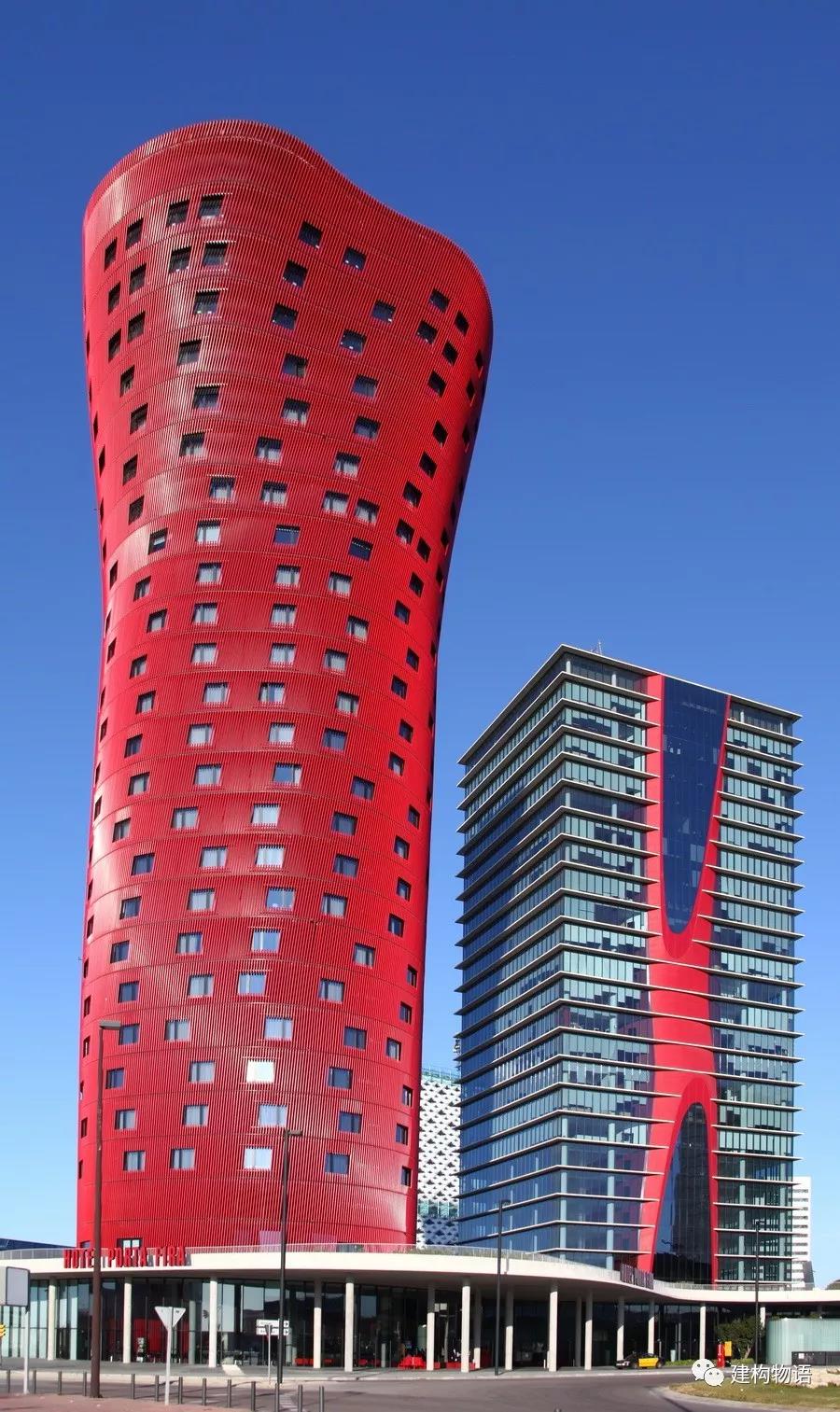

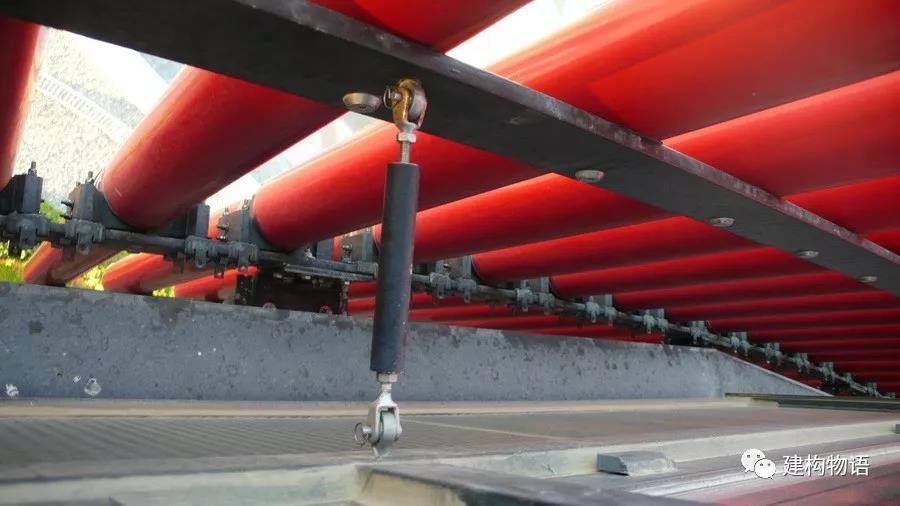

西班牙巴塞罗那Porta Fira酒店    ©“建材U选”.jpg西班牙巴塞罗那Porta Fira酒店.jpg西班牙巴塞罗那Porta Fira酒店3.jpg

西班牙巴塞罗那Porta Fira酒店    ©“建材U选”

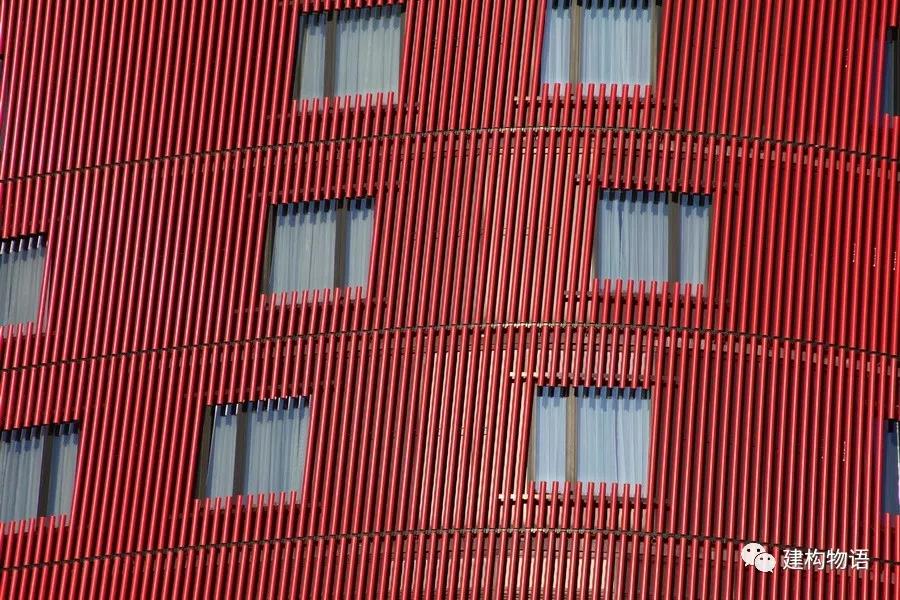

外层的红色铝合金管材稍微倾斜之后形成的特殊肌理

建筑师:伊东丰雄

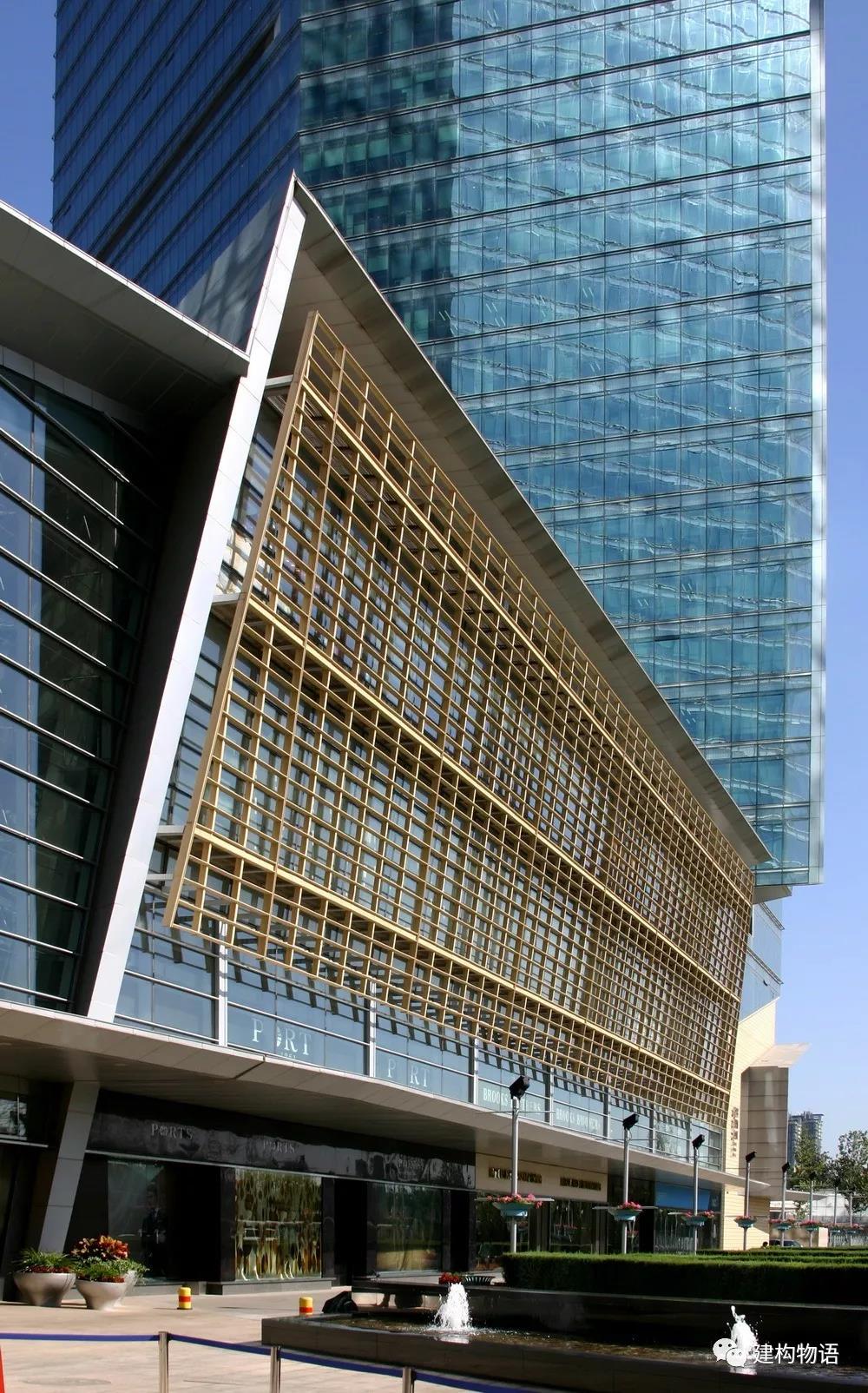

北京华贸中心的铝合金格栅    ©“建材U选”.jpg


北京华贸中心的铝合金格栅    ©“建材U选”
除了装饰外,格栅起到一定的遮阳作用。
建筑师:KPF事务所+华东建筑设计研究院有限公司



材质——陶土(陶杆)格栅


(更多干挂陶板(杆)知识请参阅过往文章:
干挂陶土板幕墙

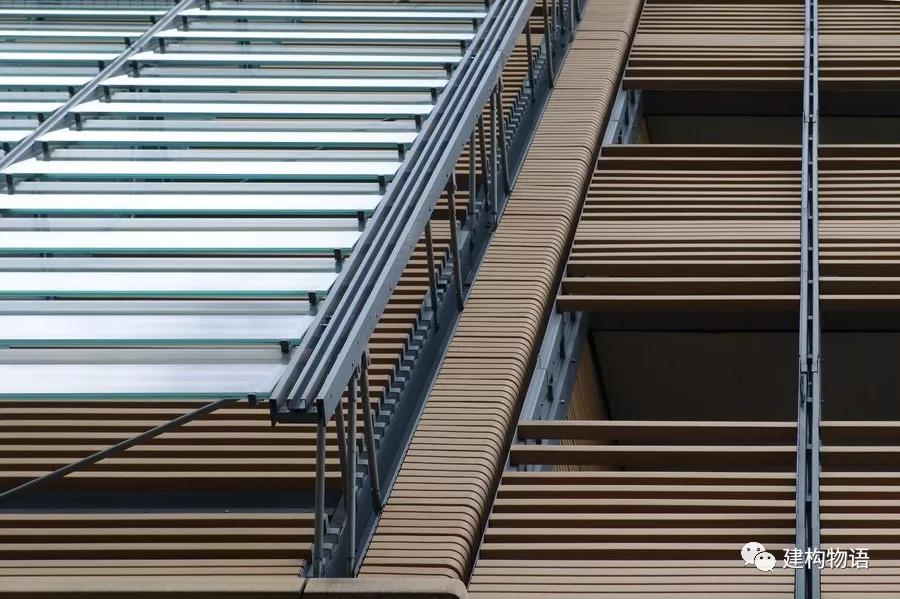

陶土格栅的形式主要受杆件色彩及质感、断面形式、杆件间距等影响。

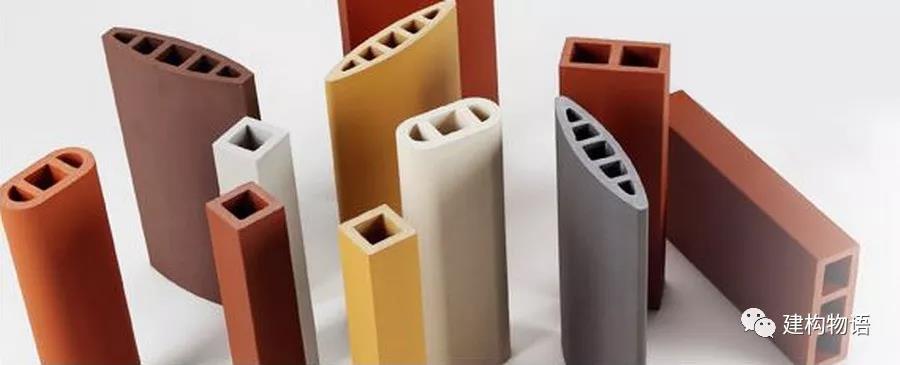

福建省乐普陶板公司生产的各种形式的干挂陶杆    ©乐普陶板.jpg

福建省乐普陶板公司生产的各种形式的干挂陶杆    ©乐普陶板

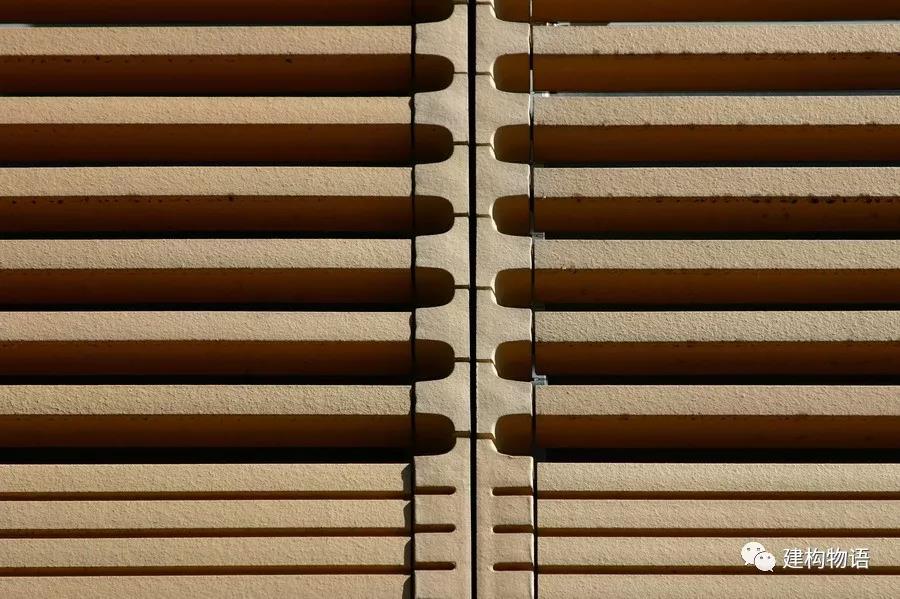

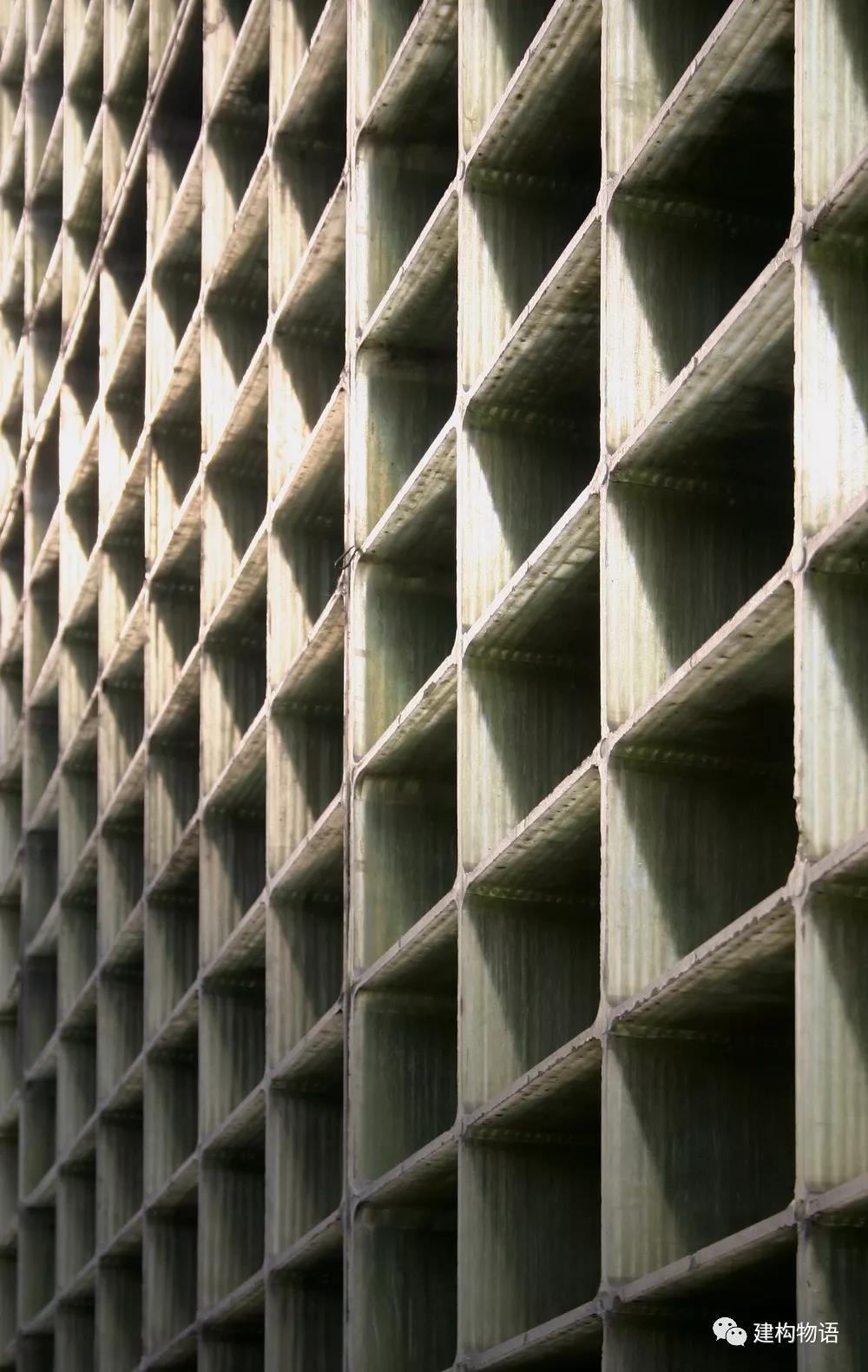

不同形式的陶杆格栅  ©“建材U选”.jpg不同形式的陶杆格栅.jpg不同形式的陶杆格栅 3.jpg

不同形式的陶杆格栅  ©“建材U选”

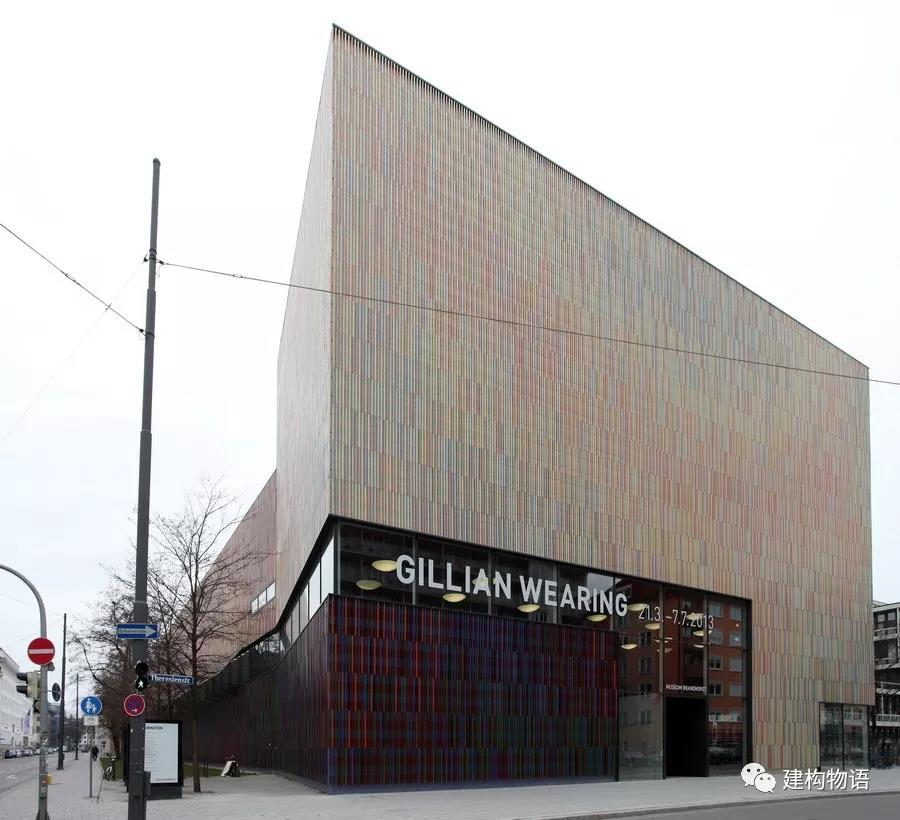

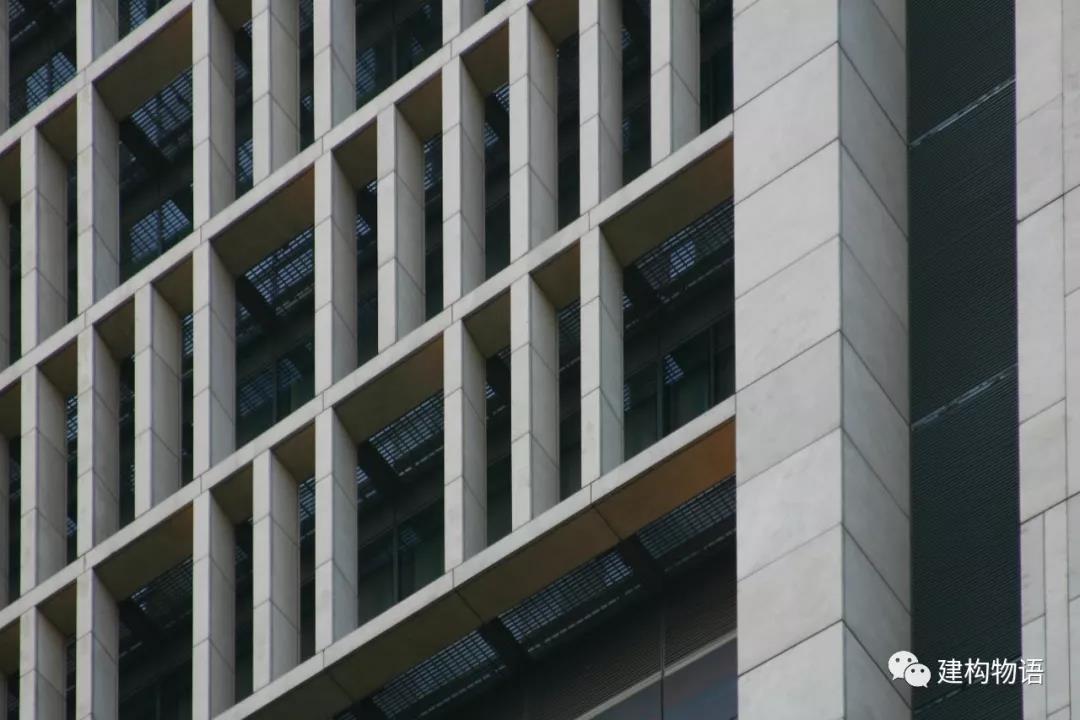

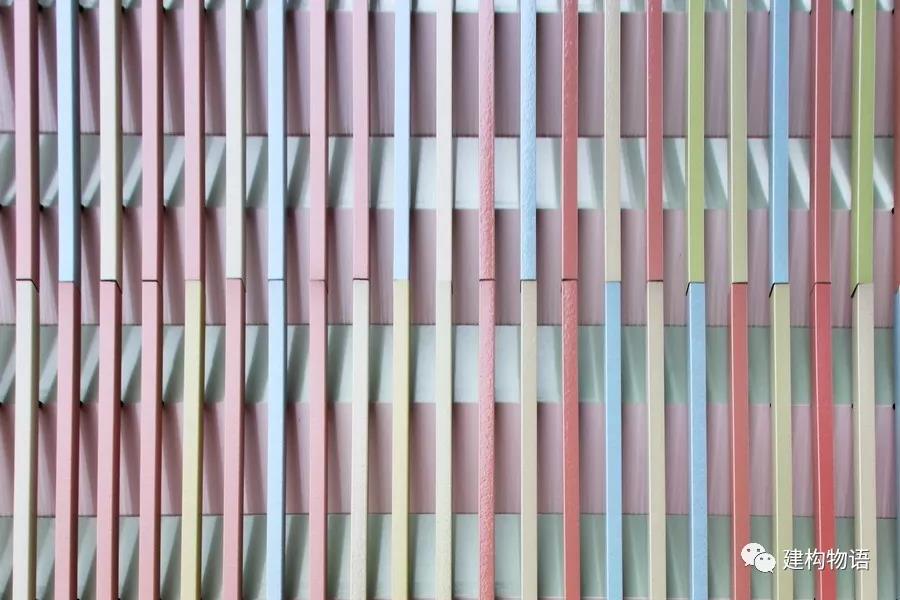

德国慕尼黑Brandhorst博物馆   ©“建材U选”.jpg德国慕尼黑Brandhorst博物馆.jpg德国慕尼黑Brandhorst博物馆  3.jpg


德国慕尼黑Brandhorst博物馆   ©“建材U选”

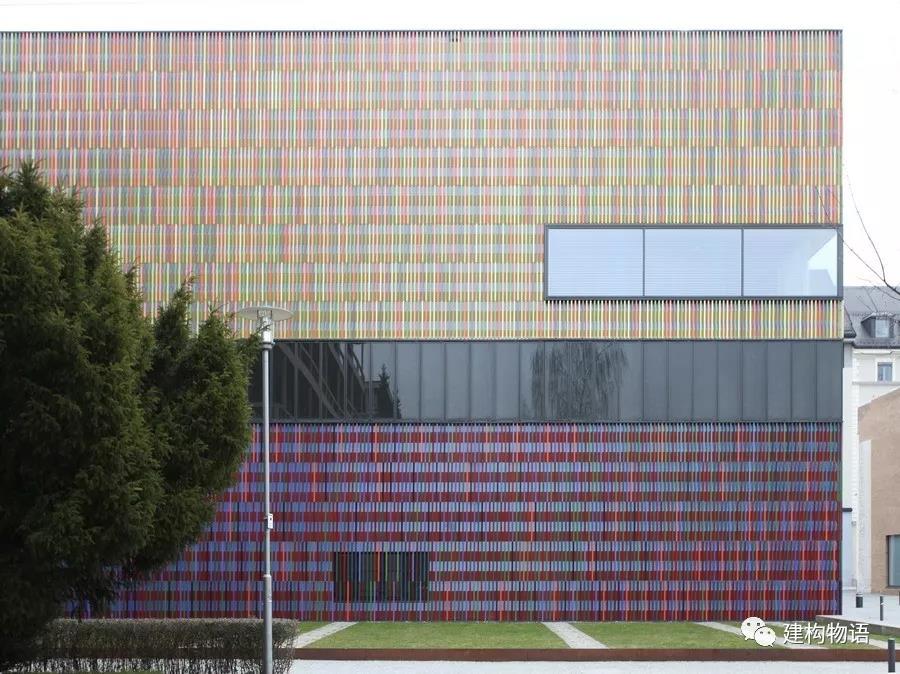

采用多种色彩的竖向陶土杆件形成的像素化建筑表皮。
建筑师:Sauerbruch & Hutton

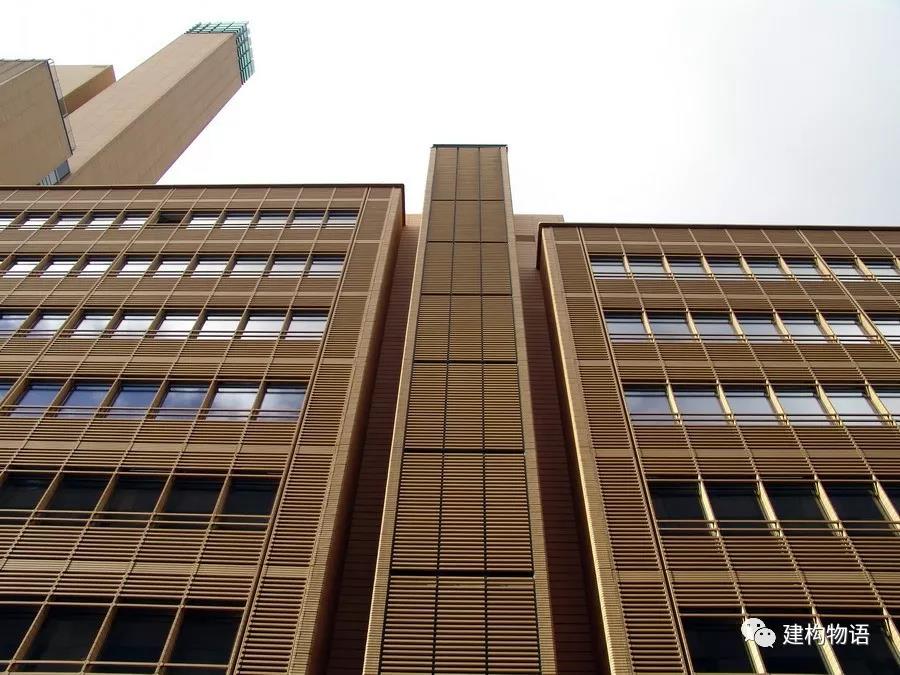

德国柏林德比斯大楼的水平陶土杆件    ©“建材U选”.jpg
德国柏林德比斯大楼的水平陶土杆件    ©“建材U选”


建筑师:伦佐.皮阿诺



材质——玻璃片格栅


(更多玻璃知识请参阅过往文章:

收藏贴:建筑玻璃基础知识

玻璃幕墙外层的双层墙体



以玻璃片组成的格栅也常称为玻璃百叶。玻璃片的透光程度对遮阳效果、视线等起着决定性的作用。


西班牙巴塞罗那阿格巴(Agbar)大廈    ©“建材U选”.jpg


西班牙巴塞罗那阿格巴(Agbar)大廈    ©“建材U选”
玻璃片格栅成为保护内层墙面的一道屏障,也起到调节风速、保护隐私的作用。
建筑师:让·努韦尔(J. Nouvel)
德国柏林波茨坦广场的德比斯大楼    ©“建材U选”.jpg
德国柏林波茨坦广场的德比斯大楼    ©“建材U选”
建筑师:伦佐.皮阿诺
日本东京国立新美术馆    ©“建材U选”.jpg
日本东京国立新美术馆    ©“建材U选”

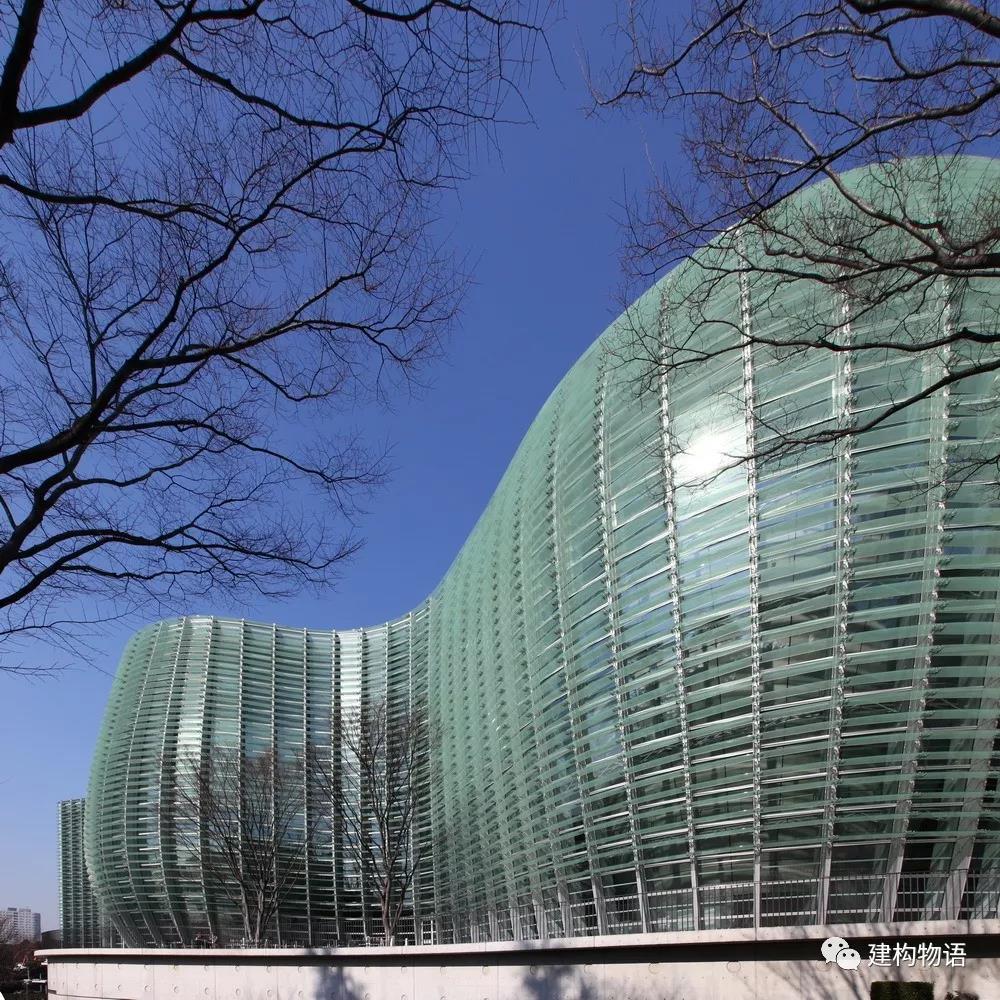

以玻璃片和铝合金竖挺组合而成的曲面格栅
建筑师:黑川纪章




材质——璃钢( FRP)格栅



玻璃钢( glass fiber reinforced plastics,简称FRP,GFRP),即玻璃纤维增强塑料。它是以不饱和聚酯、环氧树脂以及酚醛树脂等树脂为基体,以玻璃纤维或其制品作为增强材料的一种增强塑料。玻璃钢具有轻质高强、耐腐蚀的优点,常用于各种工业及民用领域。

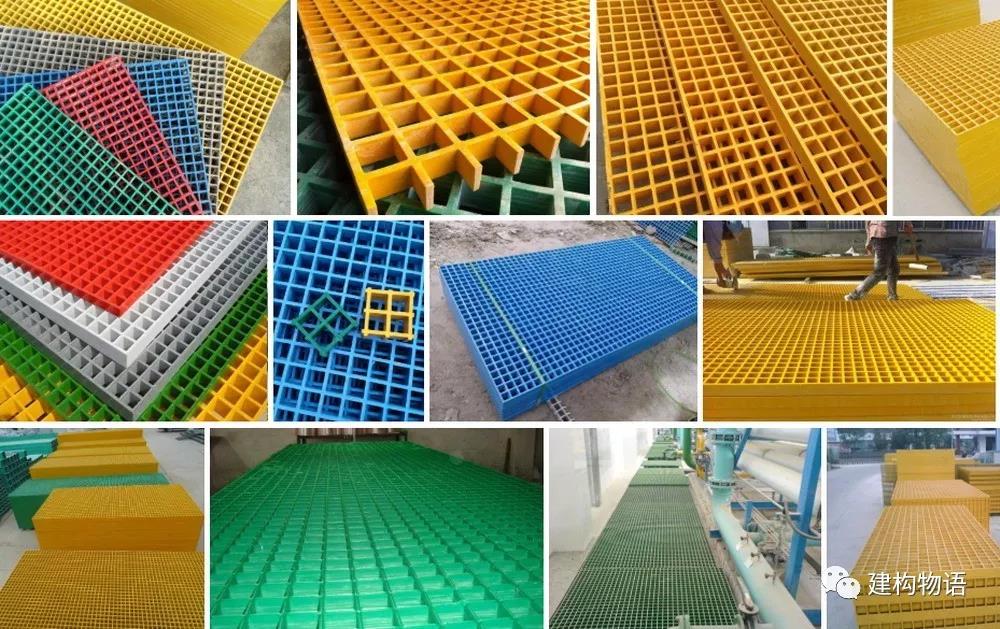

市场上常见的玻璃钢格栅

将玻璃钢格栅创新性地应用于外墙也能带来一种特殊的效果。玻璃钢格栅的色彩、分格的大小及比例均可定制,也有许多成品可以选择,它们也是影响效果的重要因素。

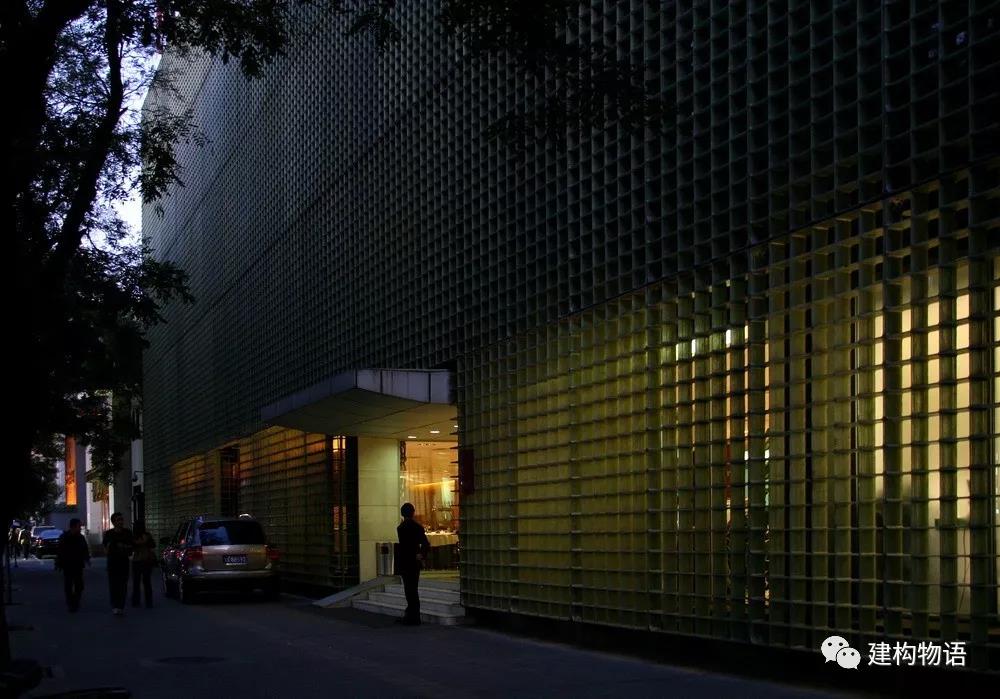

北京木棉花酒店(老建筑改造)    ©“建材U选”.jpg北京木棉花酒店(老建筑改造).jpg
北京木棉花酒店(老建筑改造)    ©“建材U选”
建筑整体外罩半透的格栅,夜晚灯光透出,犹如灯笼朦朦胧胧。


建筑师:朱锫


遮阳格栅


以遮阳为目的的格栅一般板片较薄并且具有一定的深度,常呈叶片状,也常称为“白叶”。

为了达到合适的遮阳效果,格栅需经过特别的设计,可以根据阳光入射高度角呈水平向、竖向甚至任意方向布置。能够调节(手动或自动)的格栅更能符合日常采光、遮阳需求。

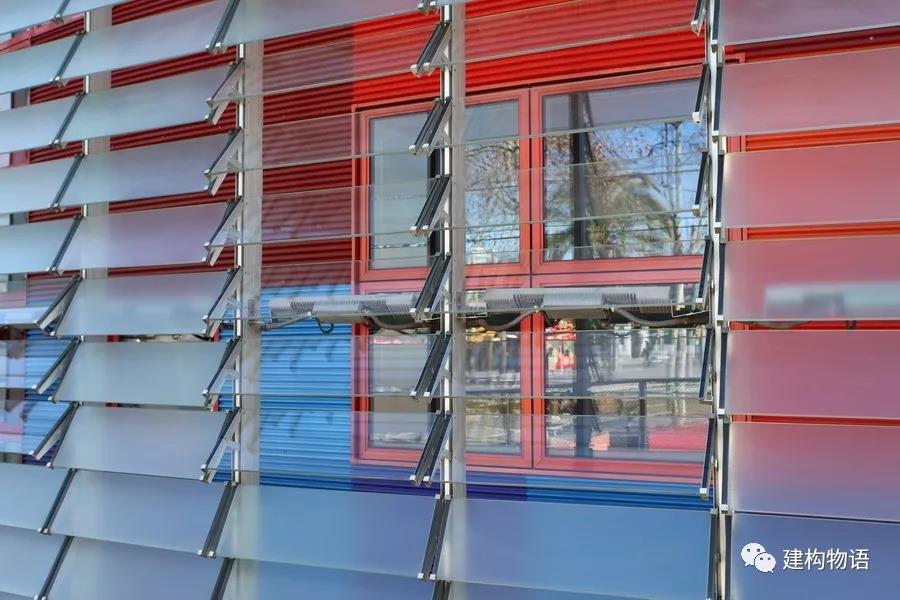

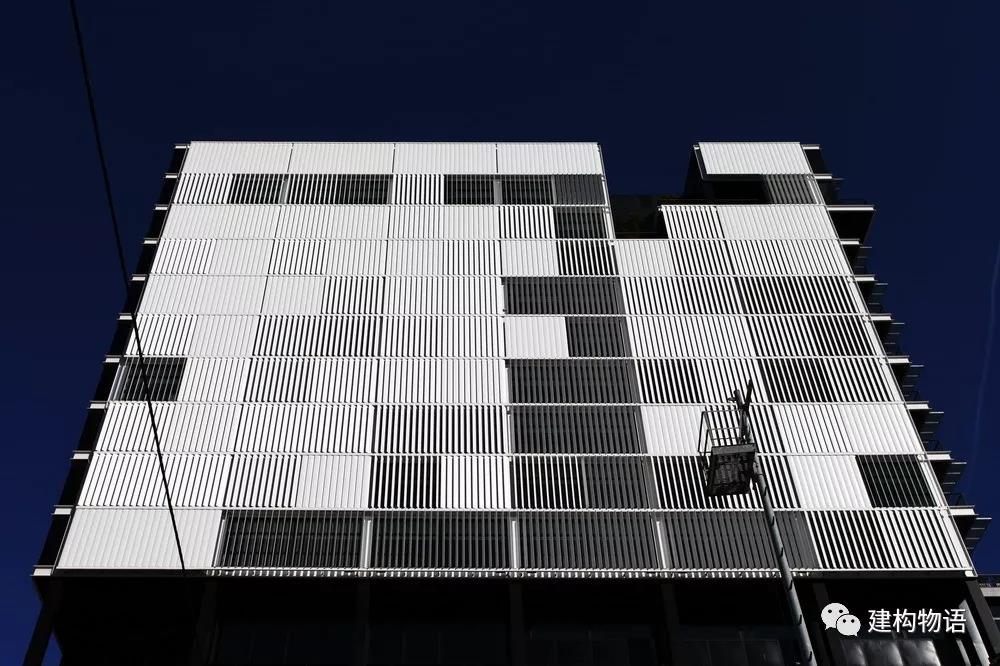

西班牙巴塞罗那某建筑可调节的遮阳格栅(百叶)   ©“建材U选”.jpg
西班牙巴塞罗那某建筑可调节的遮阳格栅(百叶)   ©“建材U选”
北京西环广场南向立面玻璃幕墙外满罩铝合金遮阳格栅(百叶)   ©“建材U选”.jpg
北京西环广场南向立面玻璃幕墙外满罩铝合金遮阳格栅(百叶)   ©“建材U选”




幕墙化的格栅



以幕墙化的构造逻辑将格栅的肌理完全融入幕墙整体中也是一种设计手法。与常见的构件化的、与外墙明显分离的格栅相比,这种手法的建筑整体感更强。


北京新保利大厦   ©“建材U选”.jpg北京新保利大厦.jpg北京新保利大厦3.jpg



北京新保利大厦   ©“建材U选”
建筑西向、南向的格栅形式幕墙,与建筑主体完全融入一体。
建筑师:SOM事务所+北京特种工程设计研究院


新加坡凯德集团大厦    ©“建材U选”.jpg新加坡凯德集团大厦.jpg


新加坡凯德集团大厦    ©“建材U选”

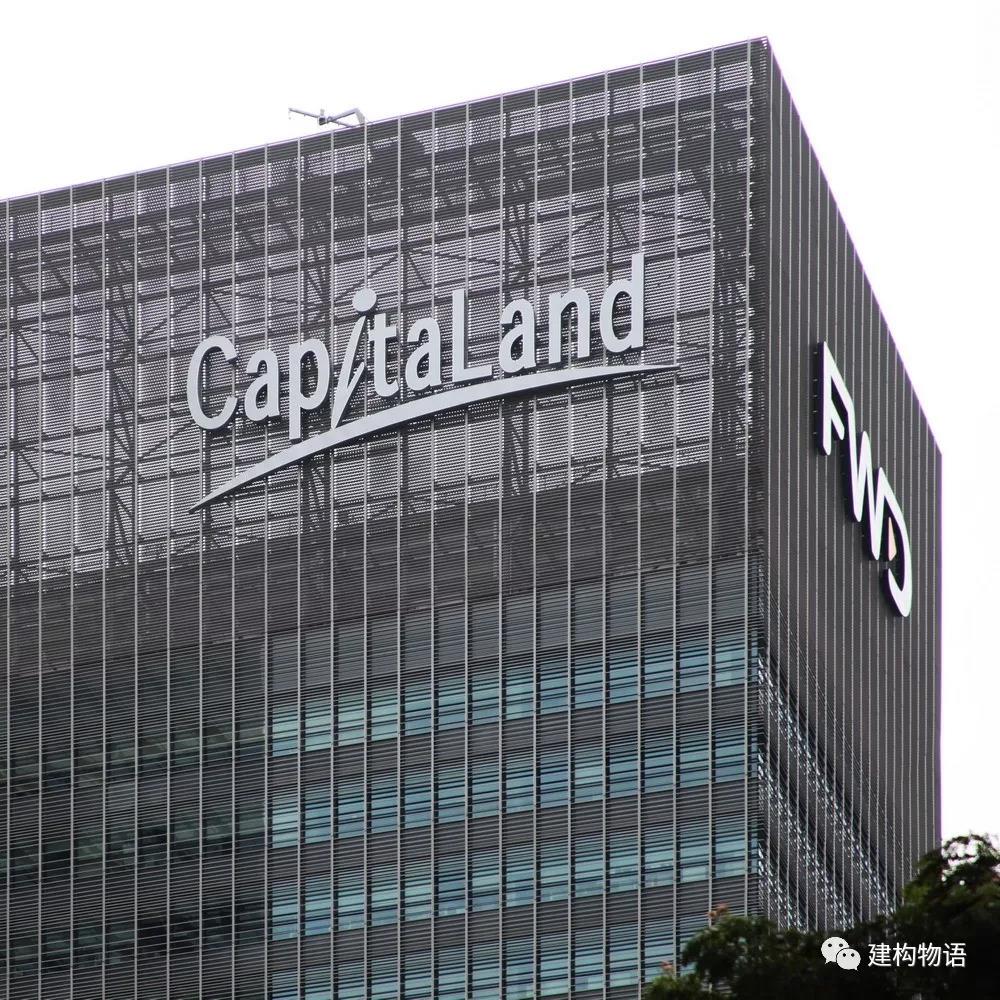

格栅完全和玻璃幕墙融合为一体




屋面/吊顶格栅




各种格栅也是室内吊顶常用的形式,但将格栅形式用于室外屋面的相对较少,这种形式运用得好也能起到出其不意的效果。

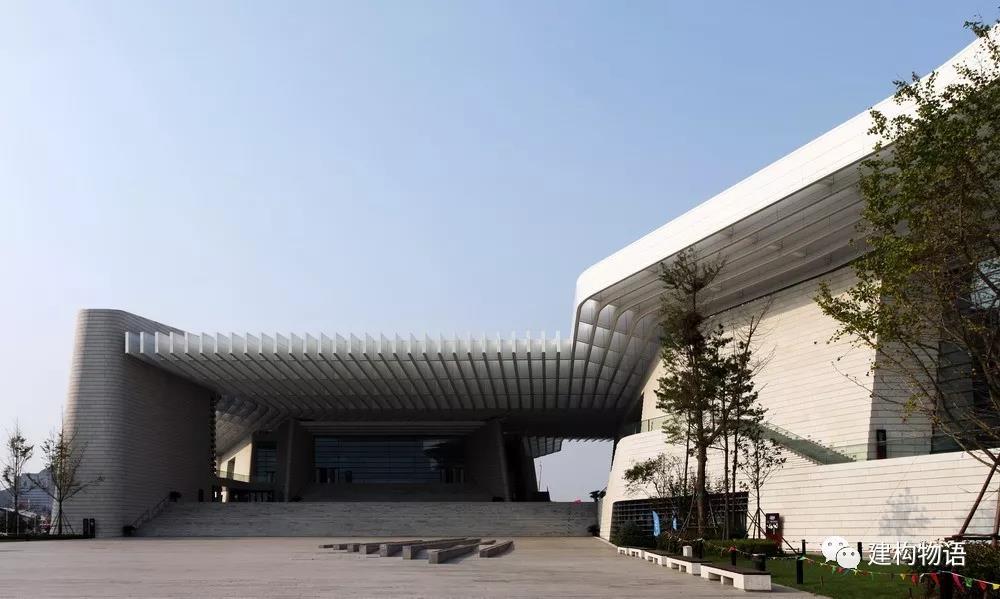

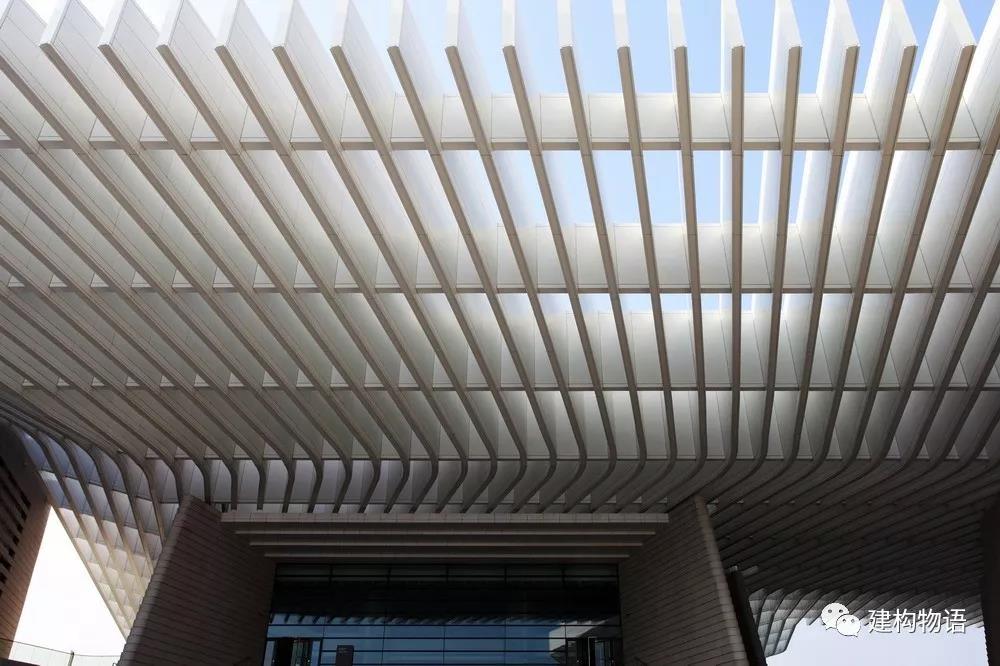

青岛大剧院的格栅状屋面(雨棚)   ©“建材U选”.jpg青岛大剧院的格栅状屋面(雨棚).jpg


青岛大剧院的格栅状屋面(雨棚)   ©“建材U选”


建筑师:GMP事务所



更为创新的格栅




以格栅的基本原理综合应用各种材料组合还可以创造出更多的让人耳目一新的形式。


英国爱丁堡苏格兰议会大厦。   ©“建材U选”.jpg英国爱丁堡苏格兰议会大厦。.jpg

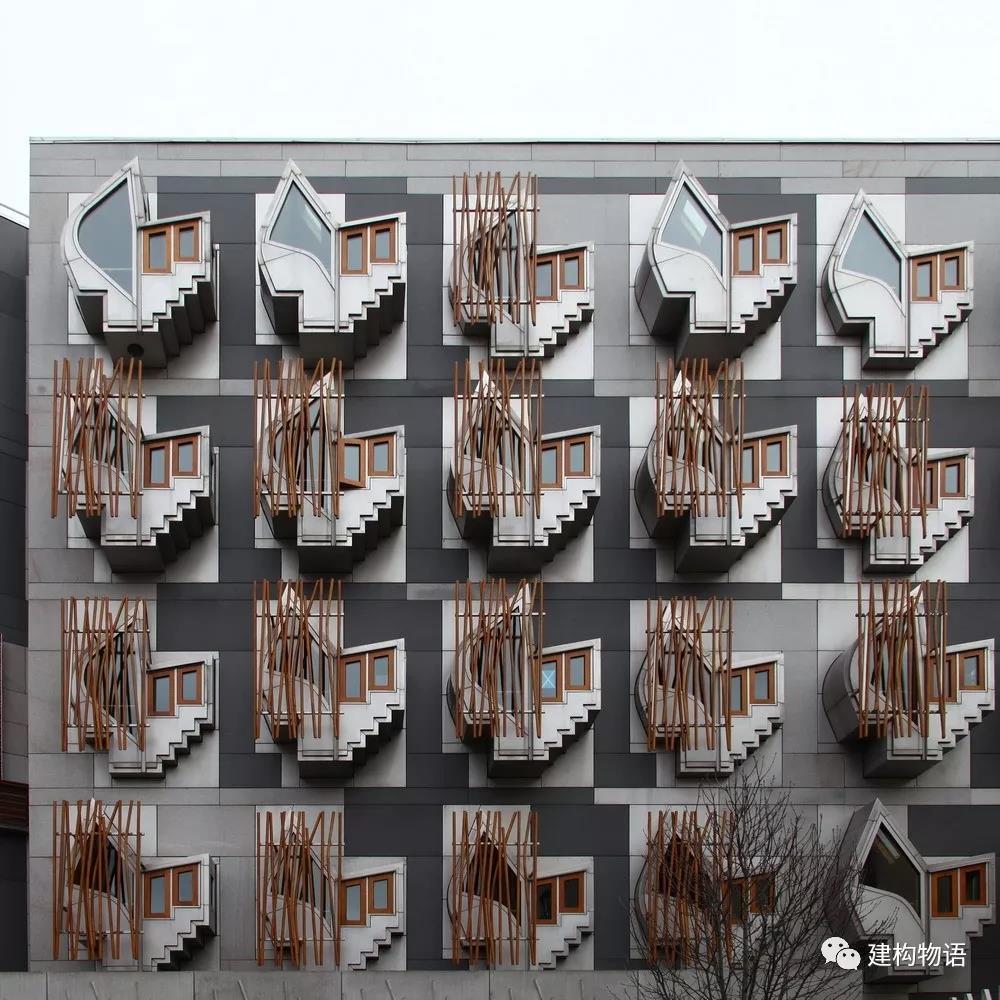

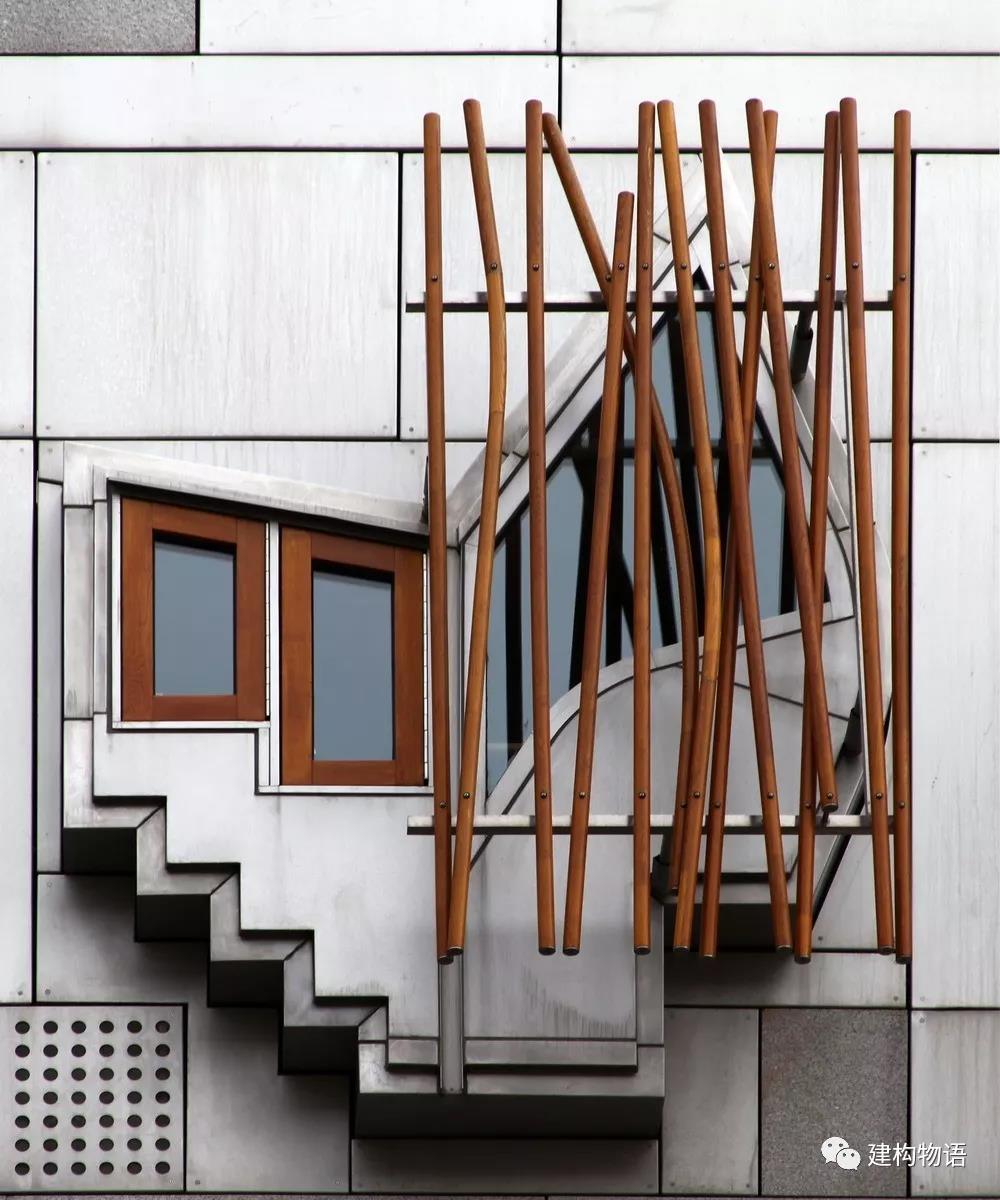

英国爱丁堡苏格兰议会大厦。   ©“建材U选”
具有当地文化特色、更加灵动写意的窗户外圆木杆格栅。
建筑师:恩里克•米拉莱斯(Enric Miralles)

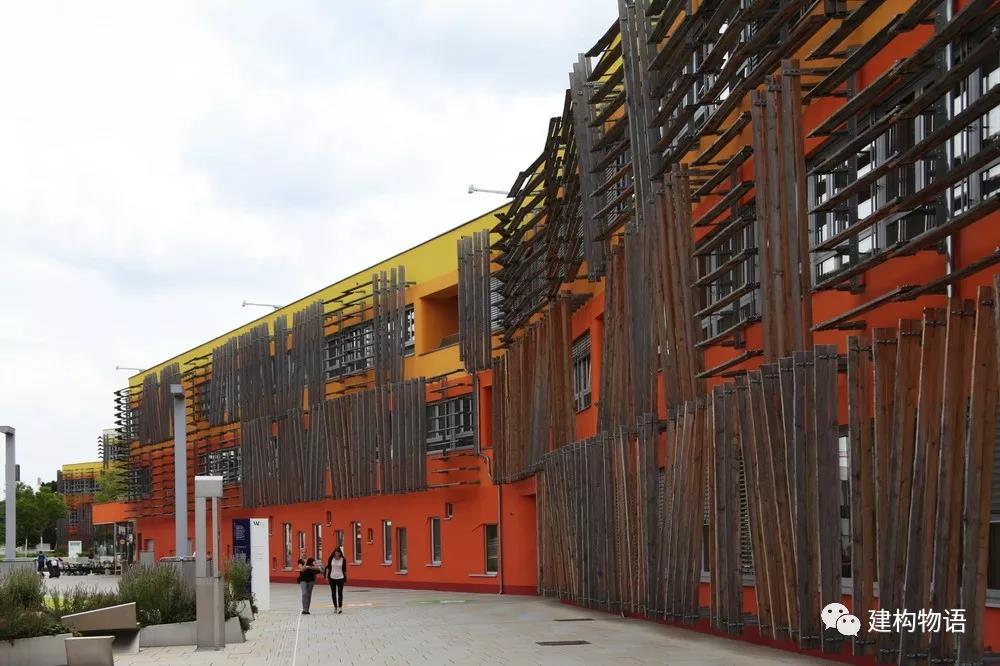

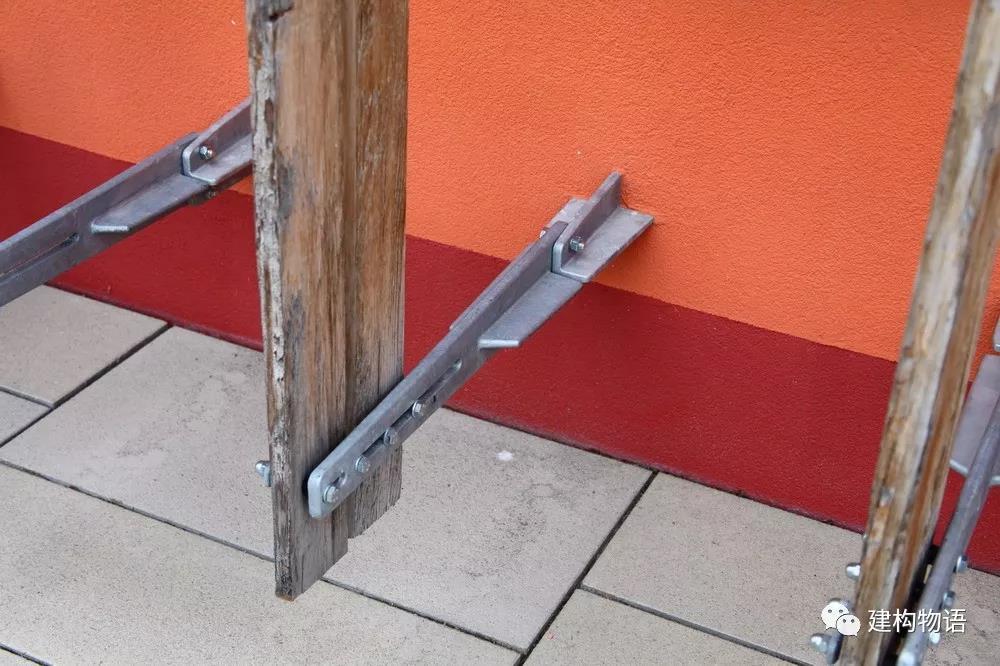

奥地利维也纳经济大学(WU)AD管理楼+D3系馆楼    ©“建材U选”.jpg奥地利维也纳经济大学(WU)AD管理楼+D3系馆楼.jpg奥地利维也纳经济大学(WU)AD管理楼+D3系馆楼 3.jpg

奥地利维也纳经济大学(WU)AD管理楼+D3系馆楼    ©“建材U选”


建筑师:伦敦CRAB工作室

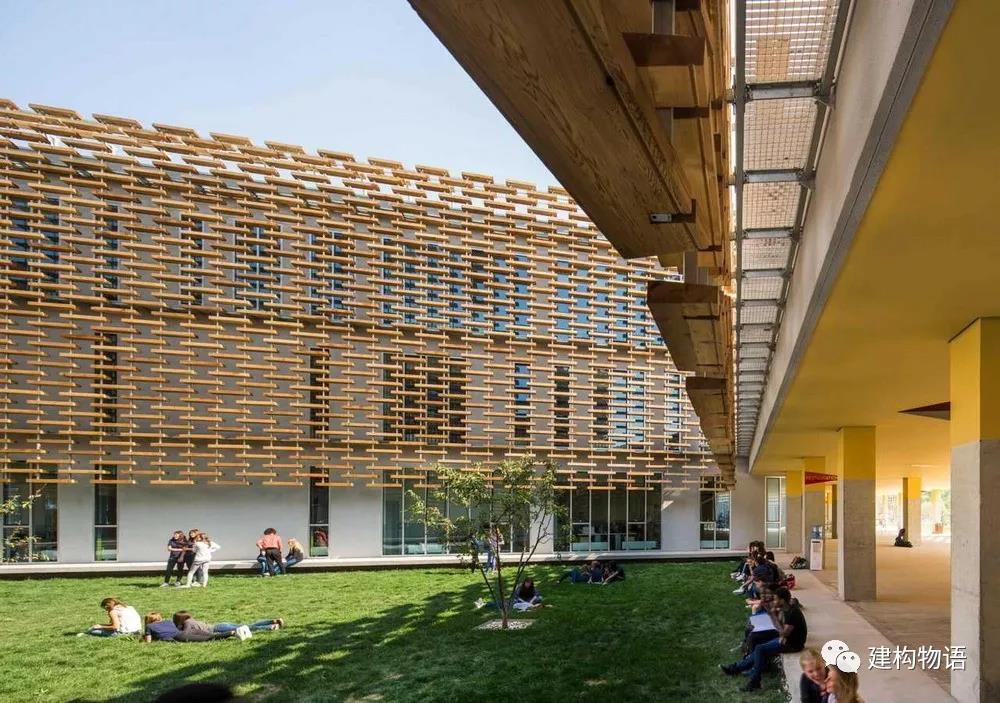

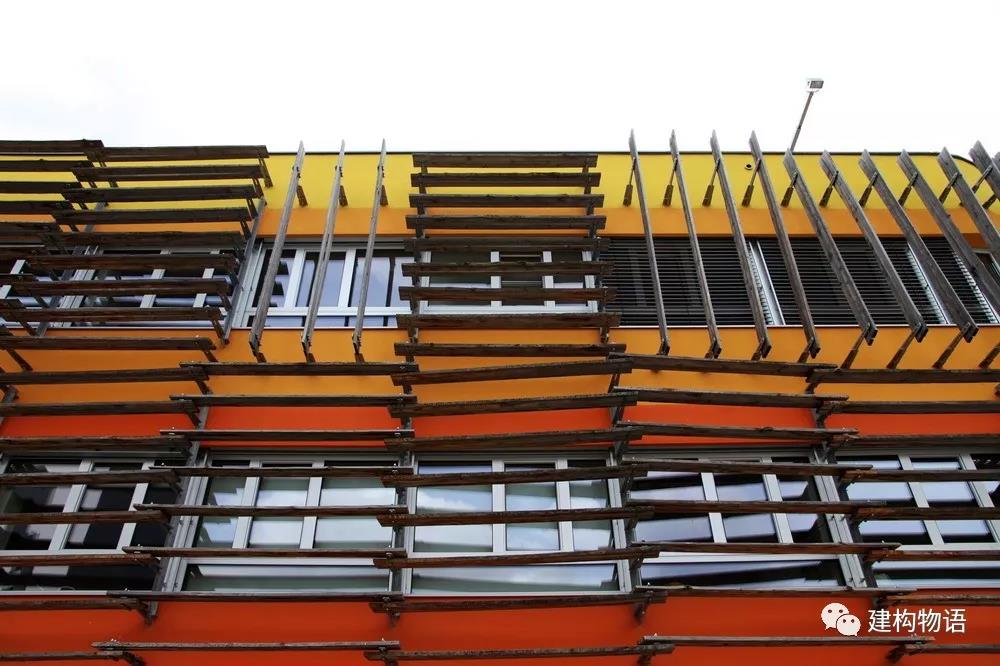

天然的、不修边幅的木板组成手工化的、自由随意的横竖单元,在建筑立面组合布置,与建筑主体的机械形式形成强烈对比,柔和了建筑界面。




北京法国国际学校
(图片来自于官网https://ferriermarchetti.studio)
建筑师:Ferrier Marchetti 建筑师事务所
以金属和木板组合而成的网状效果的格栅,既起到防护作用,又增加了立面层次。




奥地利格拉茨某公寓
(图片来自于官网http://www.love-home.com)

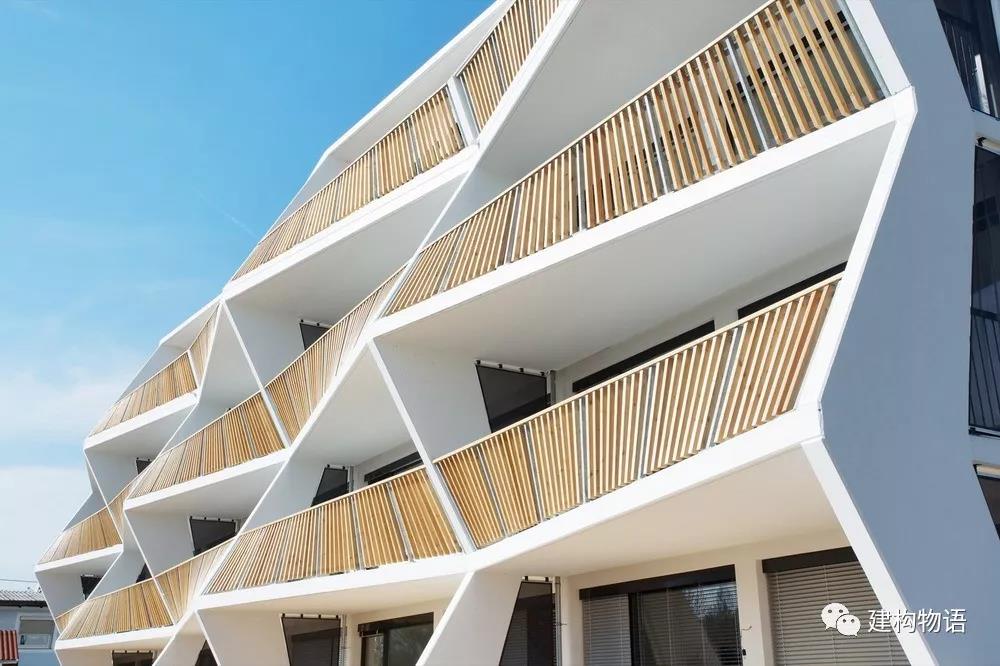

阳台栏杆以不同方向的规则杆件拟合扭曲的曲面,简单高效。转折的阳台成为建筑最大的特色


建筑师:LOVE建筑与都市事务所



败笔的格栅




成也格栅、败也格栅。格栅虽然是个容易出效果的手法,但是如果生搬硬套、设计不好一样出问题。

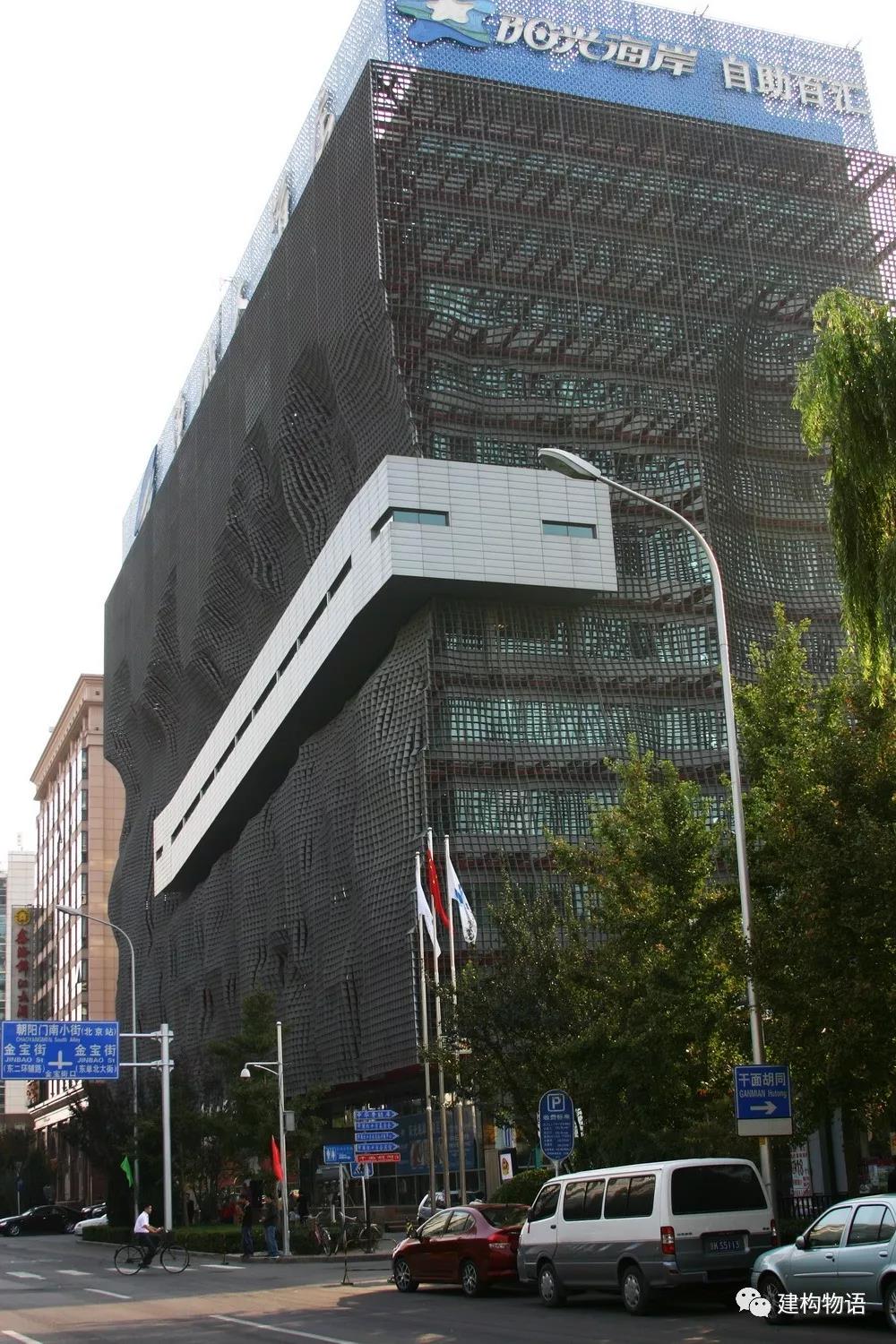

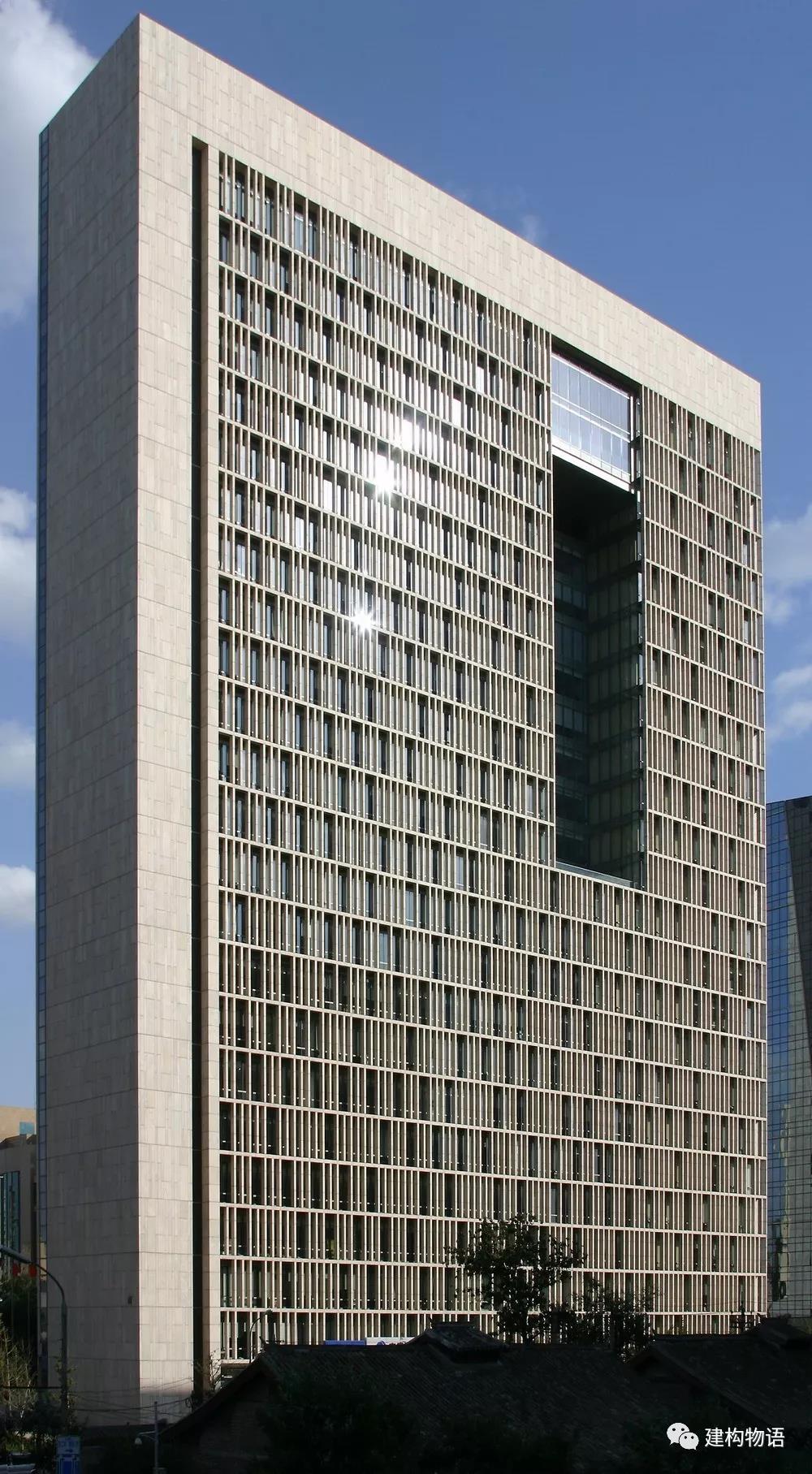

北京金宝街某建筑外立面以格栅为最大特色   ©“建材U选”.jpg北京金宝街某建筑外立面以格栅为最大特色.jpg

北京金宝街某建筑外立面以格栅为最大特色   ©“建材U选”

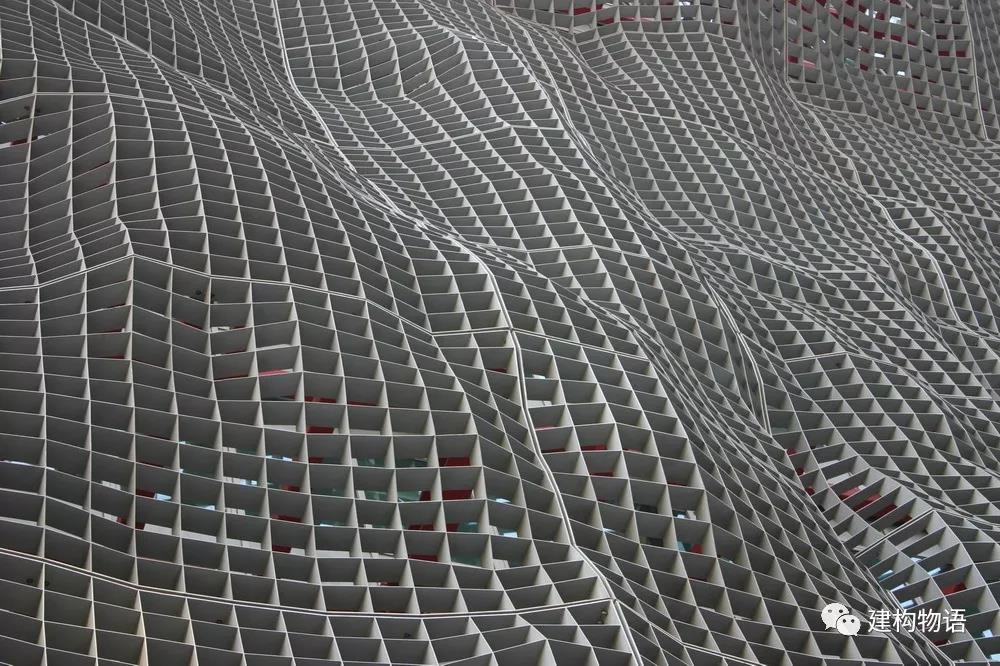

波浪起伏的海平面——或许原来让建筑师及业主激动的概念,在费了很大力气实现后效果却让人无语。

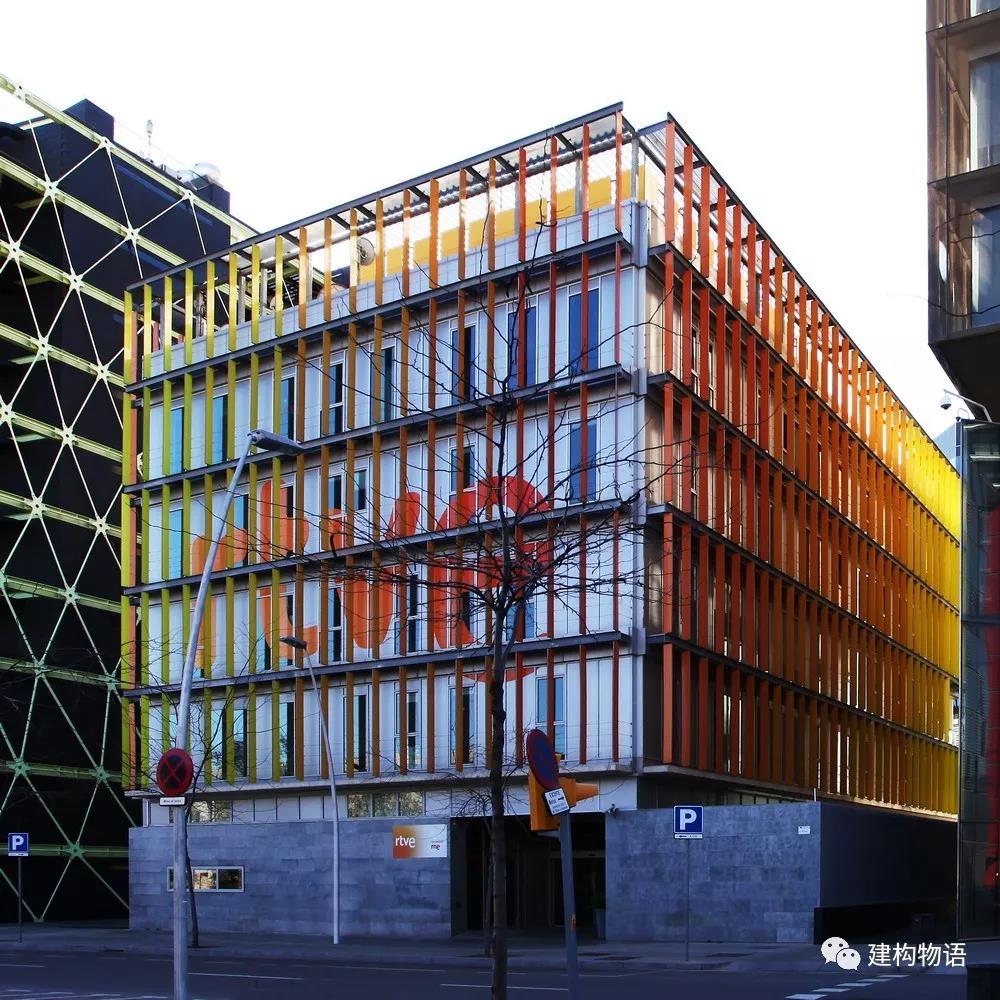

西班牙巴塞罗那某建筑   ©“建材U选”.jpg
西班牙巴塞罗那某建筑   ©“建材U选”


原本形式简洁的建筑本指望格栅出彩,然而由于格栅密度不够,稀稀拉拉,让人感觉是生硬的附加物。(侧面由于视线的关系则感觉好很多)

建筑立面中的格栅在起到一定功能作用的同时可以增加立面的层次、丰富立面的形象,这也是建筑形式处理的常用手法之一。用什么形式的格栅、与主体立面的关系、对建筑的作用则需要建筑师仔细把握,避免为形式而形式、费力不讨好的生搬硬造。
