设计手法——体块的减法


2019-06-28 14:45:16




通过适当的削减、切割以形成体块局部的凹入,从而形成一定的前后关系、阴影、灰空间、虚实对比、比例再划分等,丰富了体块的层次和形式,这就是我们常说的体块的减法。

体块的减法又可以分为两种模式——减法的同时保证体块的完整性;减法之后形成另一种相对复杂的体块。

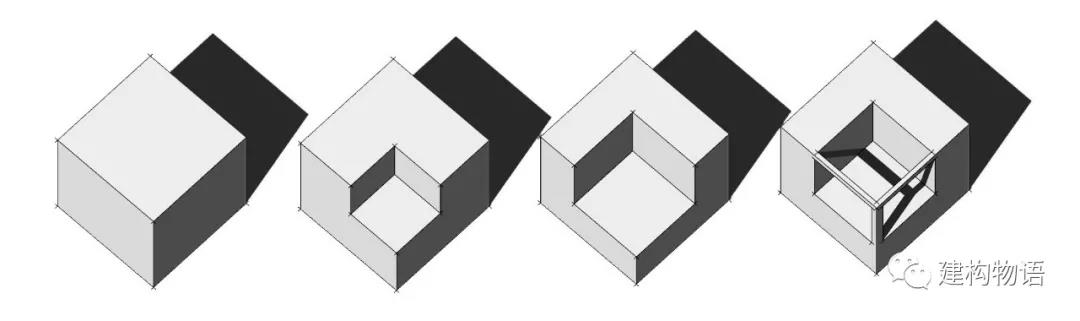

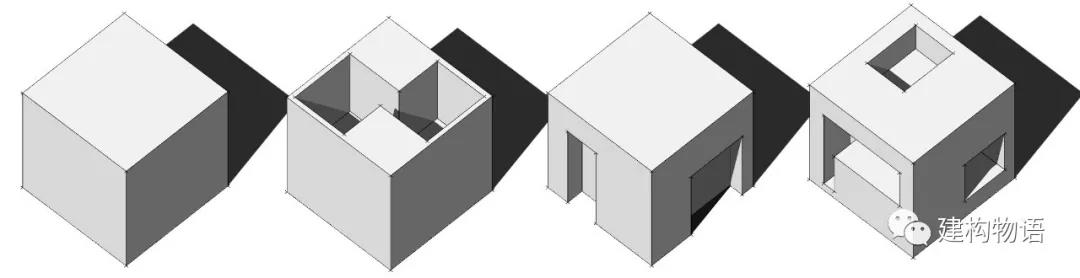

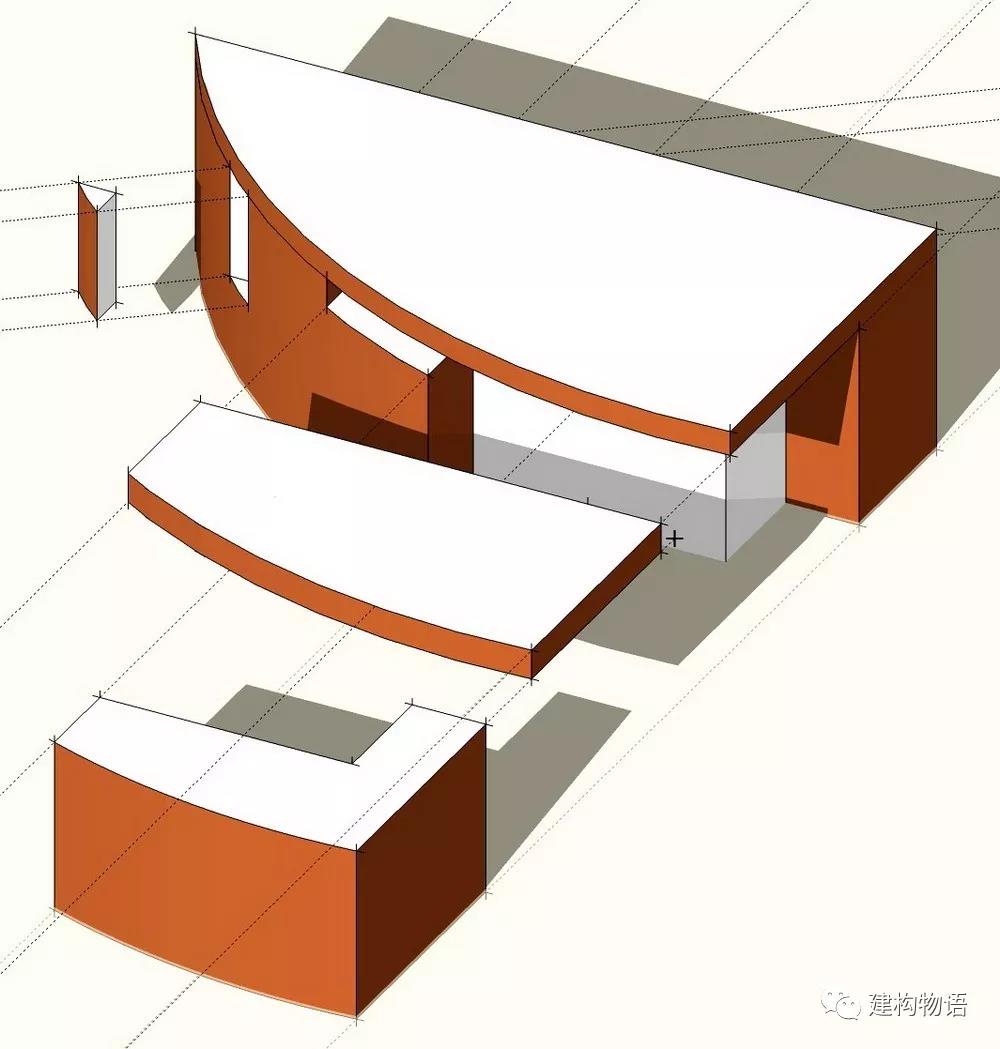

减法之后同时保持了体块的完整性

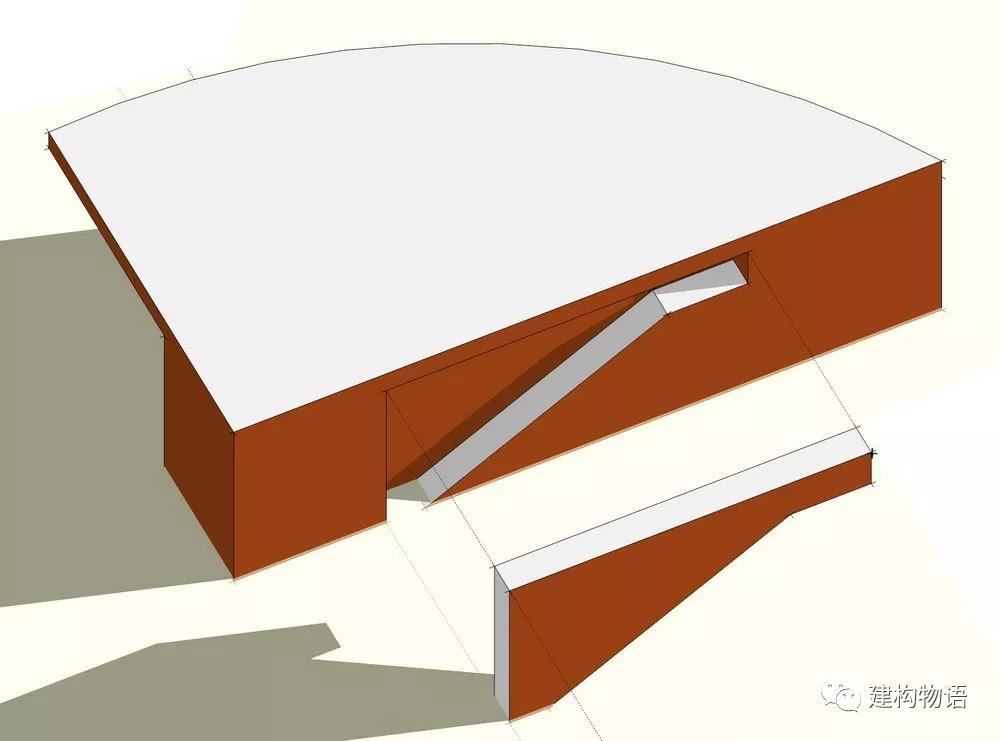

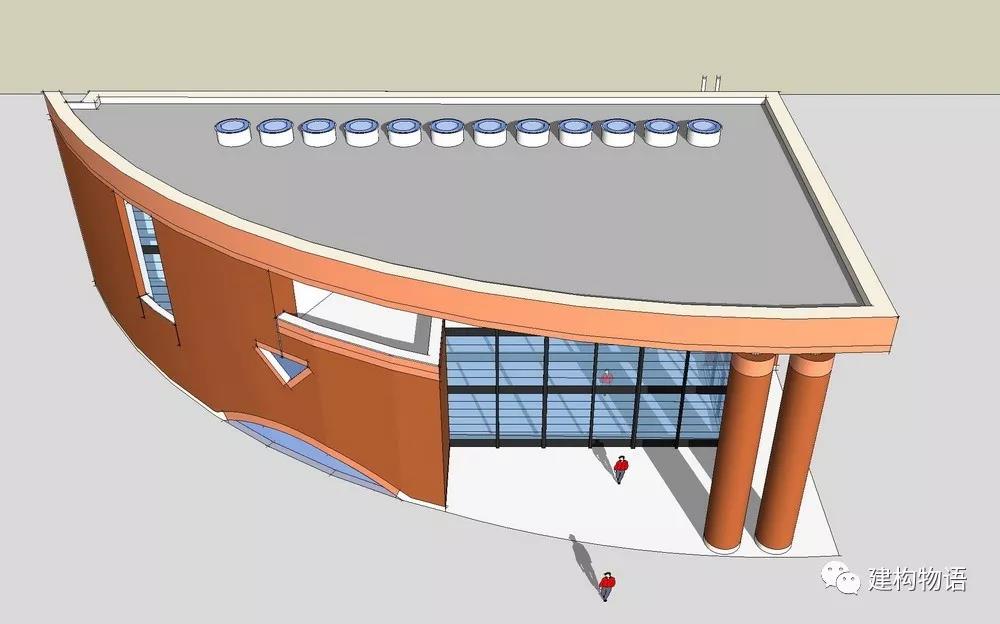

减法之后体块的完整性受到破坏——通过构架边框的限定重塑了体块的完整性

减法的同时保证体块的完整性更利于体现体块的层次关系,同时相对简洁单一的体块形式也更易于把握,这也是建筑师学习阶段把握建筑形式的基础手法。

瑞士建筑师马里奥.博塔就是深谙此道的代表者,他的许多作品体块单一,但通过减法形成丰富的层次。

典型的减法——层次丰富但单一体块的完整性非常好.jpg典型的减法——层次丰富但单一体块的完整性非常好2.jpg典型的减法——层次丰富但单一体块的完整性非常好3.jpg典型的减法——层次丰富但单一体块的完整性非常好4.jpg典型的减法——层次丰富但单一体块的完整性非常好5.jpg

典型的减法——层次丰富但单一体块的完整性非常好

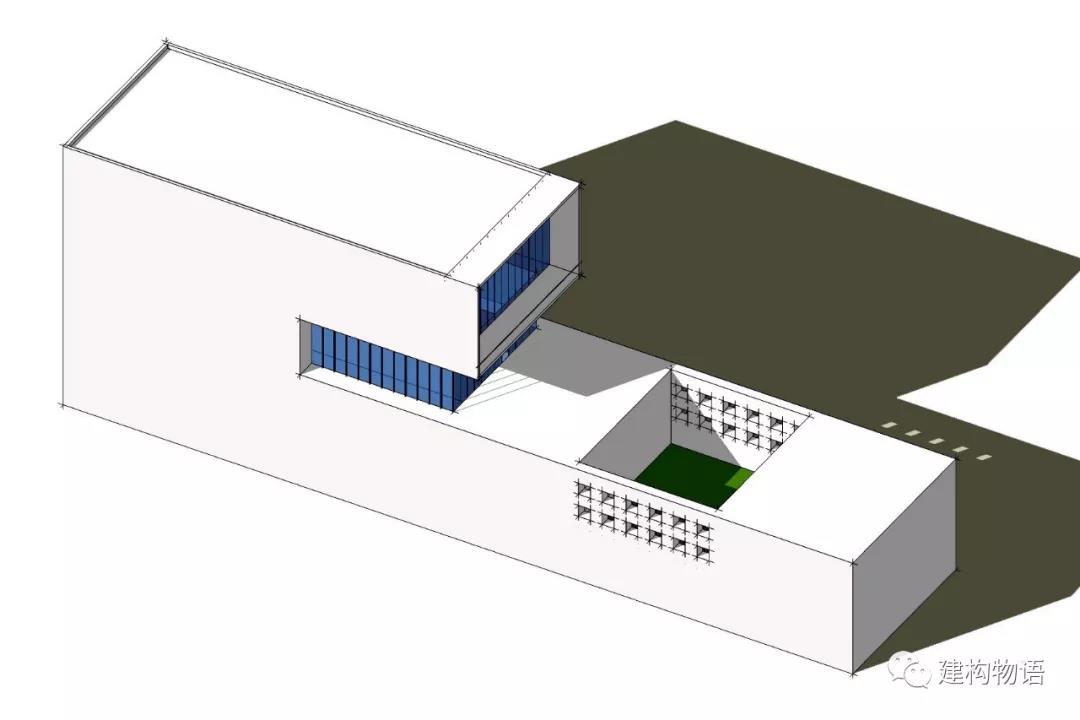

意大利伯纳勒吉欧镇雷达埃利(Redaelli)别墅

建筑师:马里奥博塔

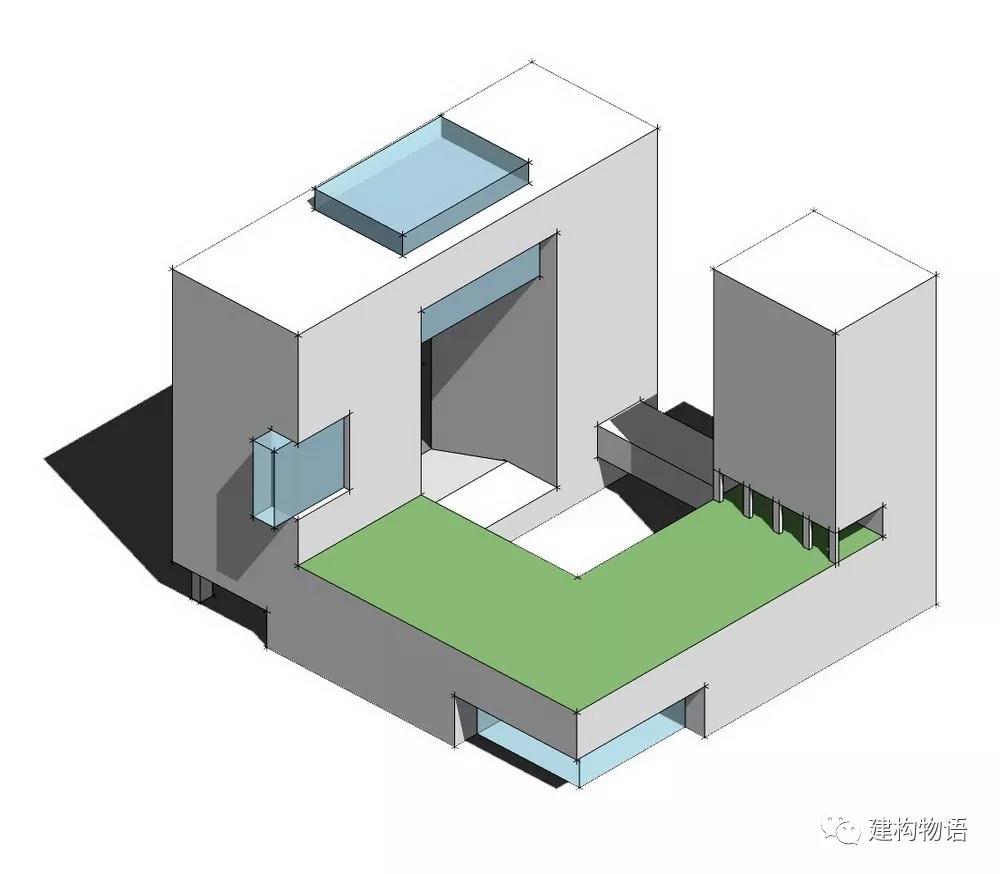

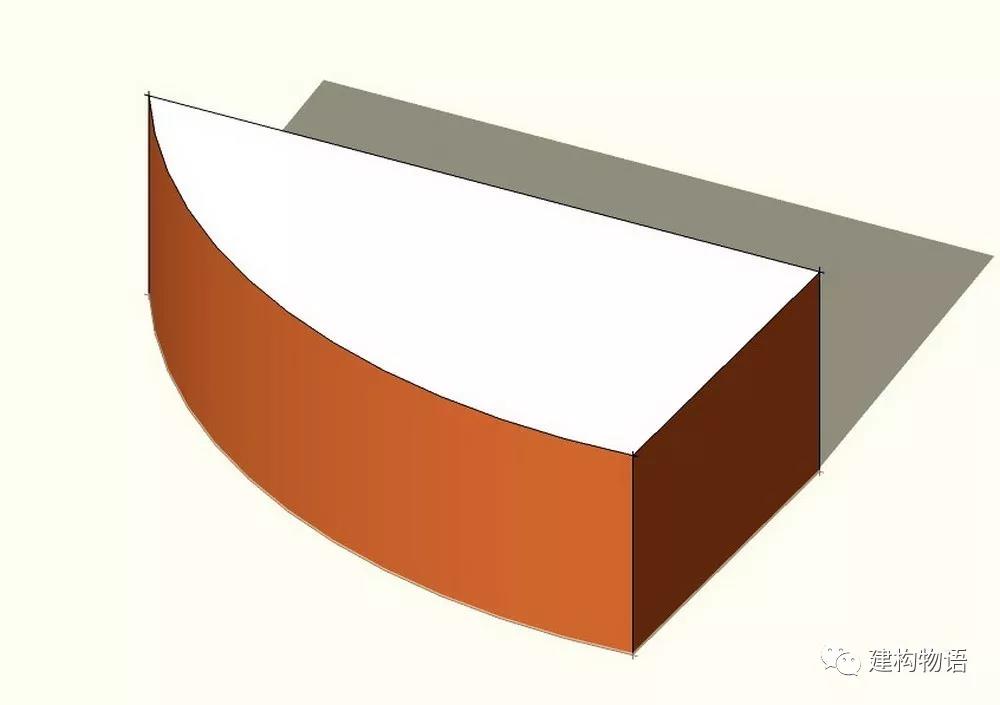

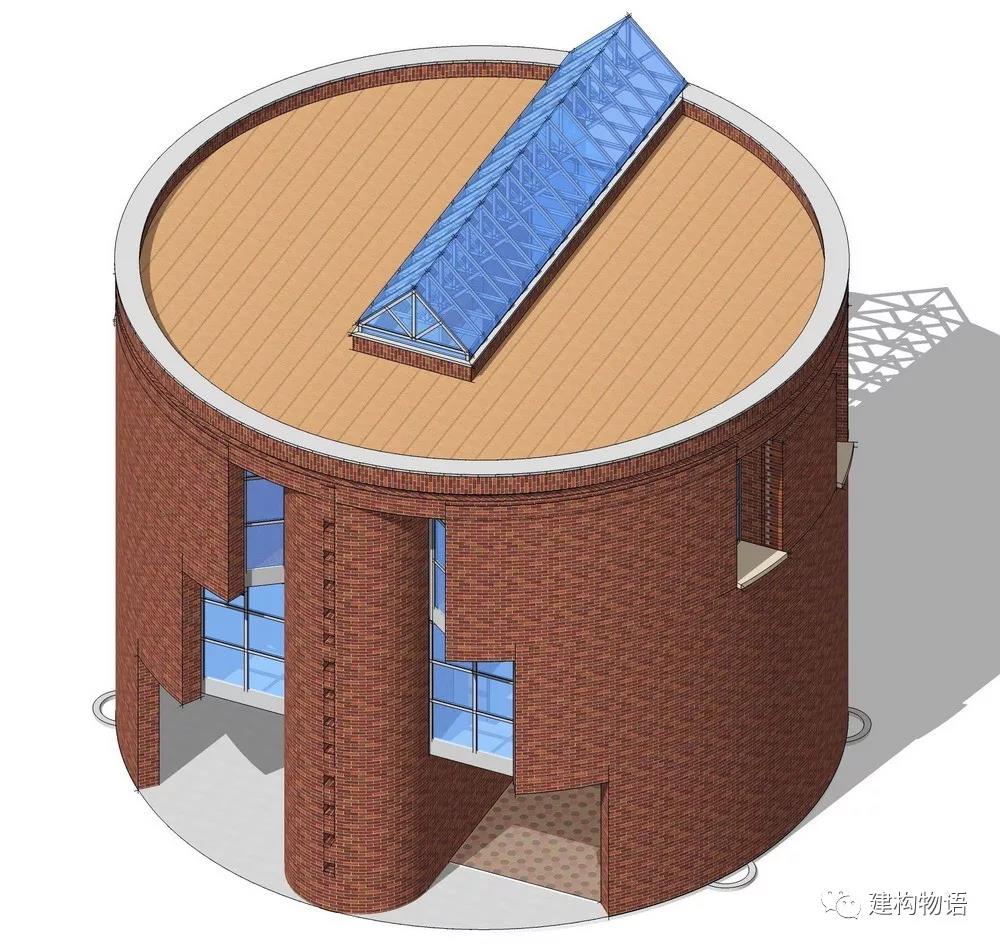

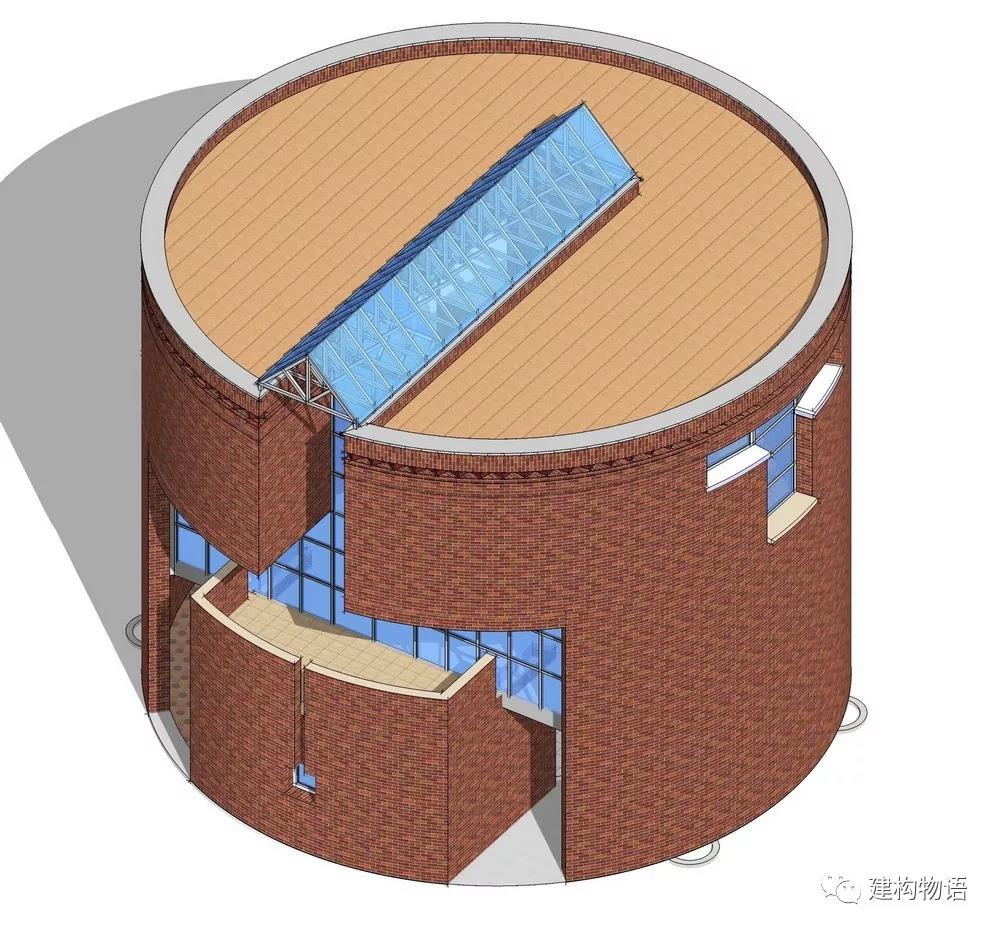

简单的圆柱体通过减法衍生出的丰富空间及形式

瑞士斯塔比奥的小住宅

 建筑师:马里奥.博塔

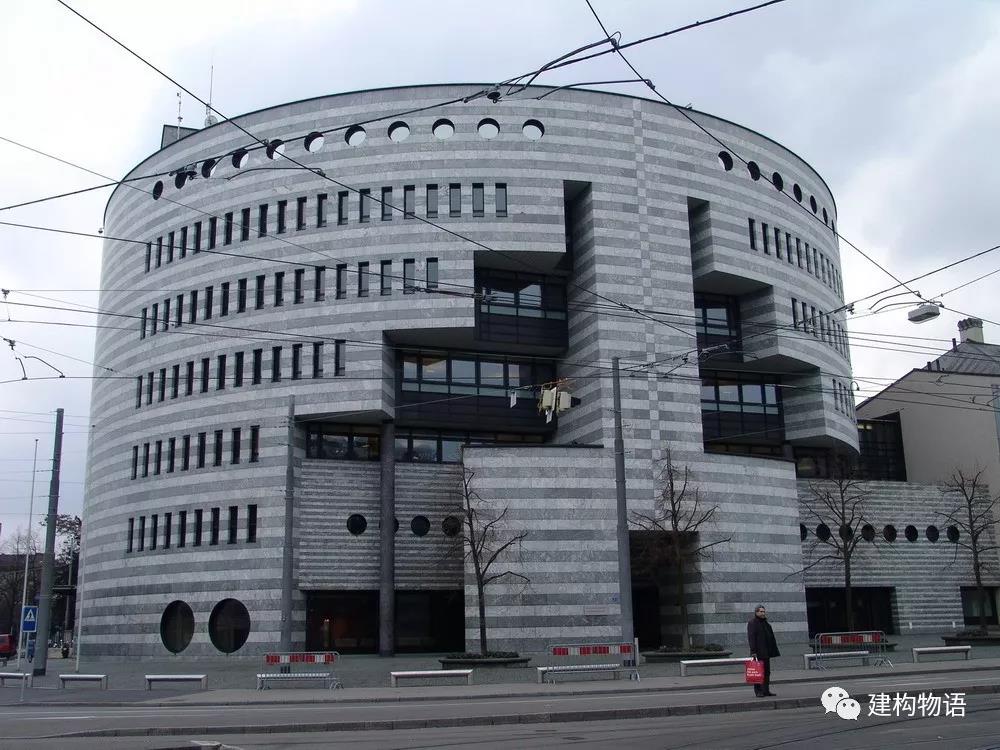

瑞士巴塞尔瑞士银行联合会总部大楼

 建筑师:马里奥.博塔


Aires Mateus更是一个将减法做到出人意料程度的葡萄牙建筑师,他的许多建筑体块相比单一体块更为丰富,但同样是采用了保持体块完整性的减法,同时他对体块的削减形式除了常规的方洞外更为多样化。

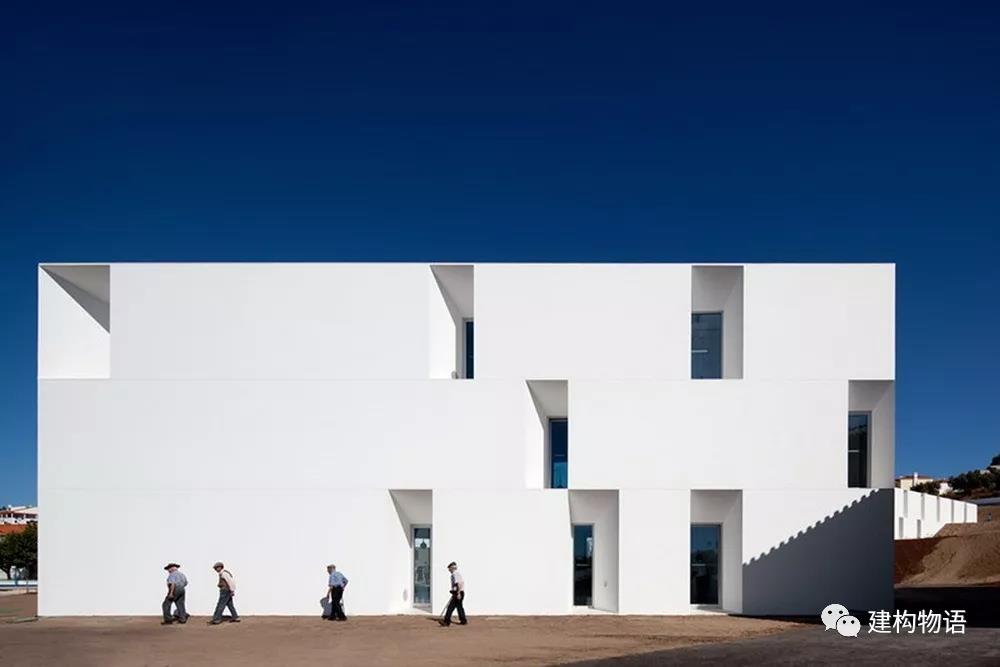

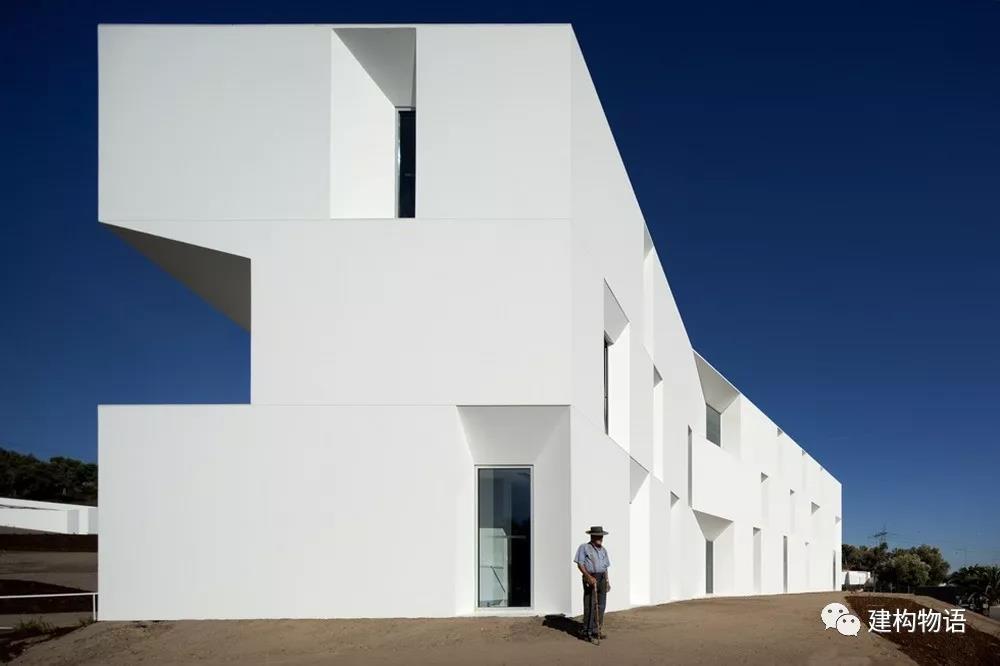

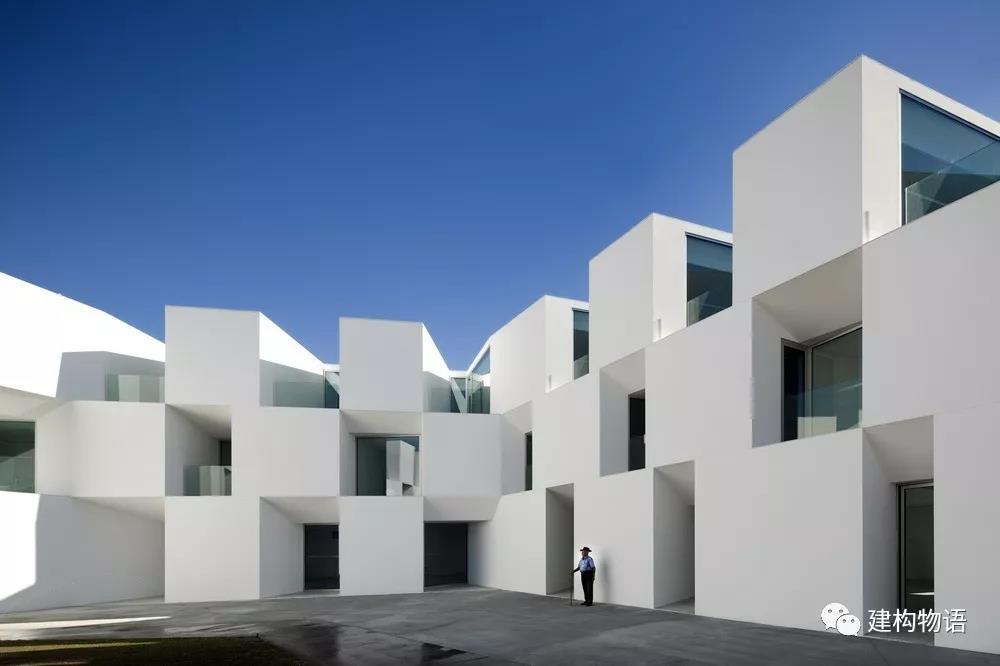

葡萄牙Alcácer do Sal 的老年人住宅.jpg葡萄牙Alcácer do Sal 的老年人住宅2.jpg葡萄牙Alcácer do Sal 的老年人住宅3.jpg

葡萄牙Alcácer do Sal 的老年人住宅

(以上图片来源于Aires Mateus事务所官网

建筑师:Aires Mateus

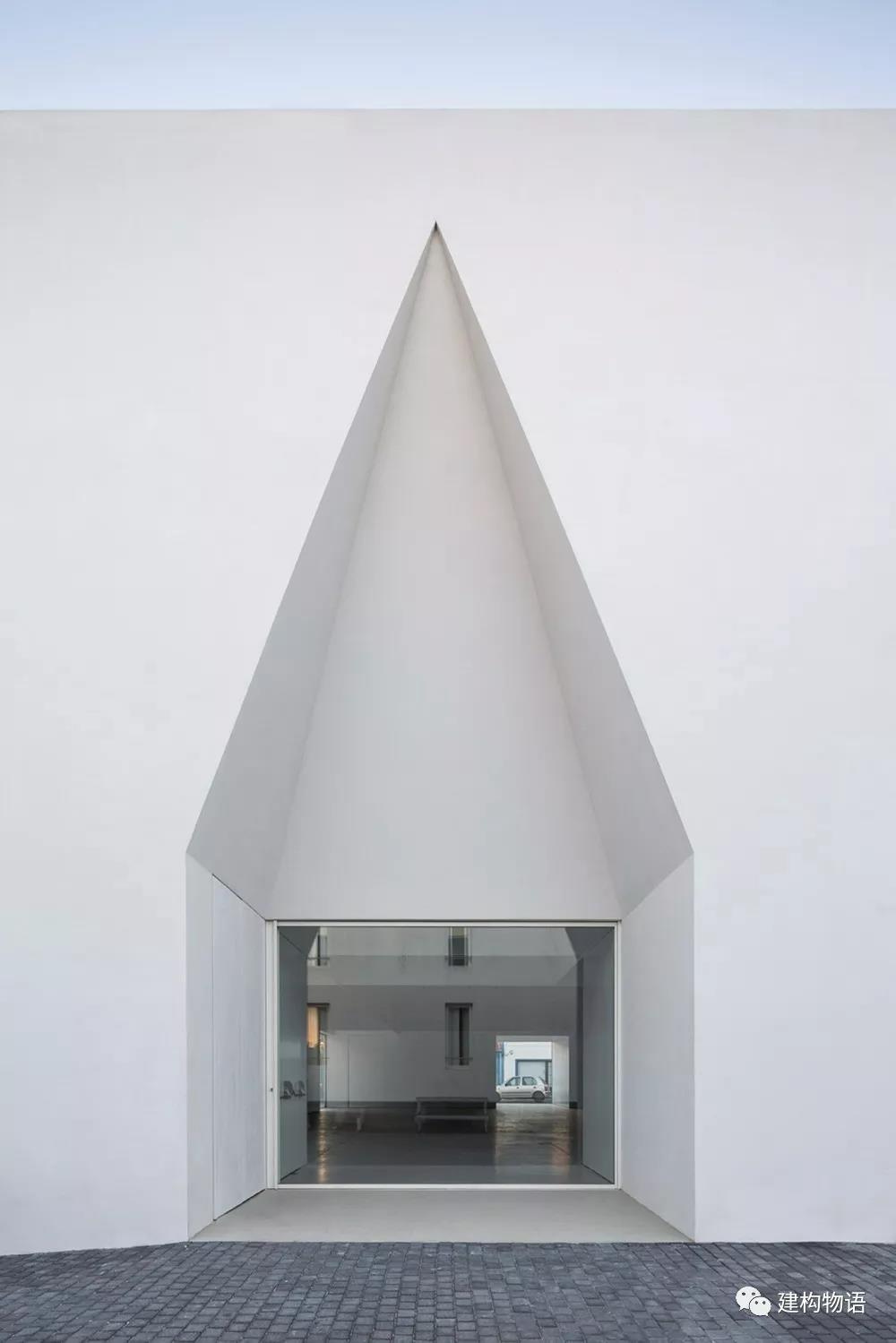

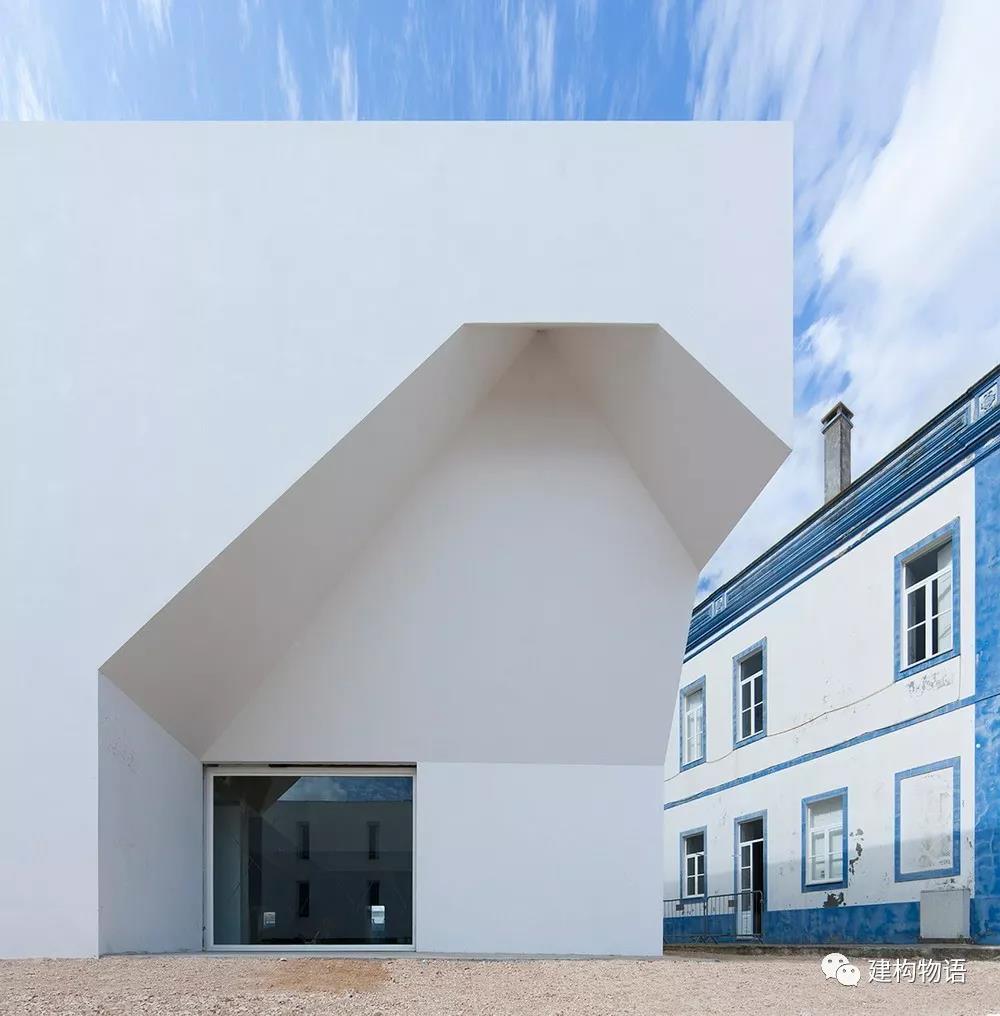

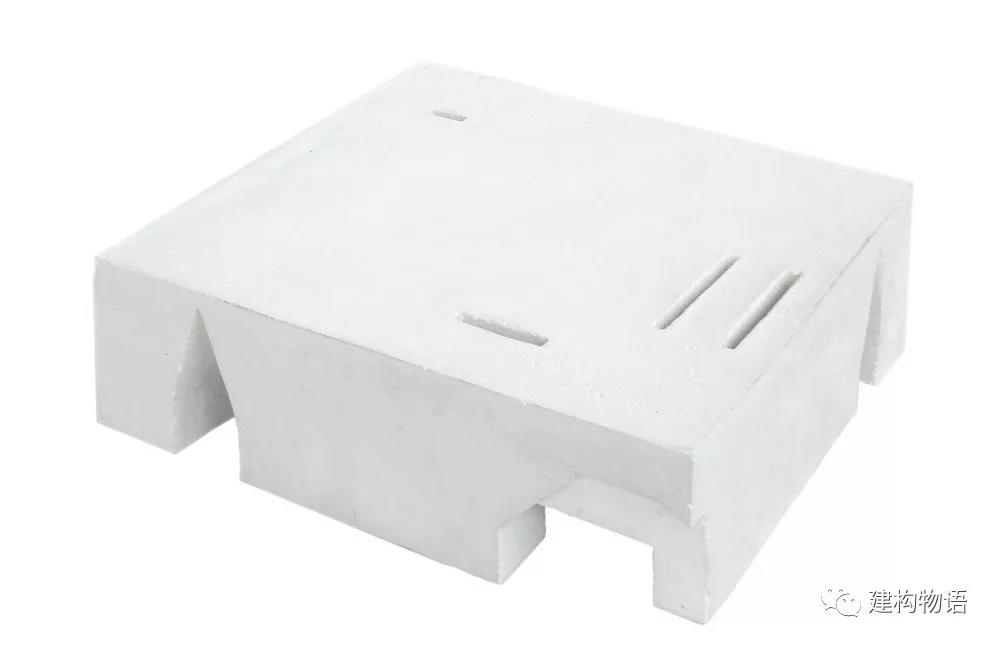

几个形式各异的削减形成的负空间使单一的立方体同样很丰富.jpg几个形式各异的削减形成的负空间使单一的立方体同样很丰富2.jpg几个形式各异的削减形成的负空间使单一的立方体同样很丰富3.jpg

单一立方体的减法——几个形式各异的削减形成的负空间使单一的立方体同样很丰富

葡萄牙Grândola社区中心

(以上图片来源于Aires Mateus事务所官网)

建筑师:Aires Mateus

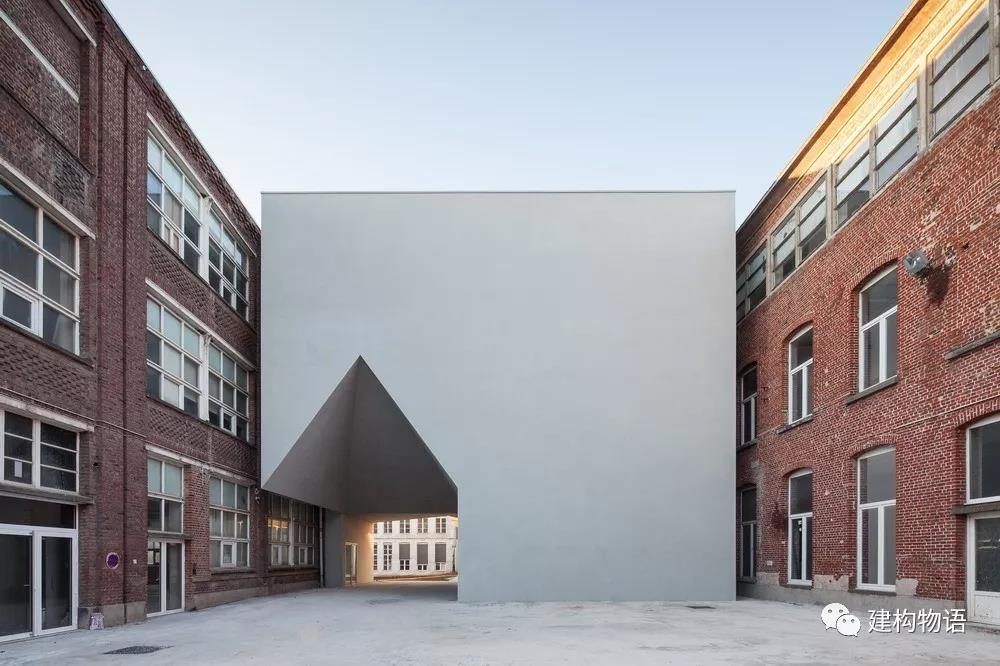

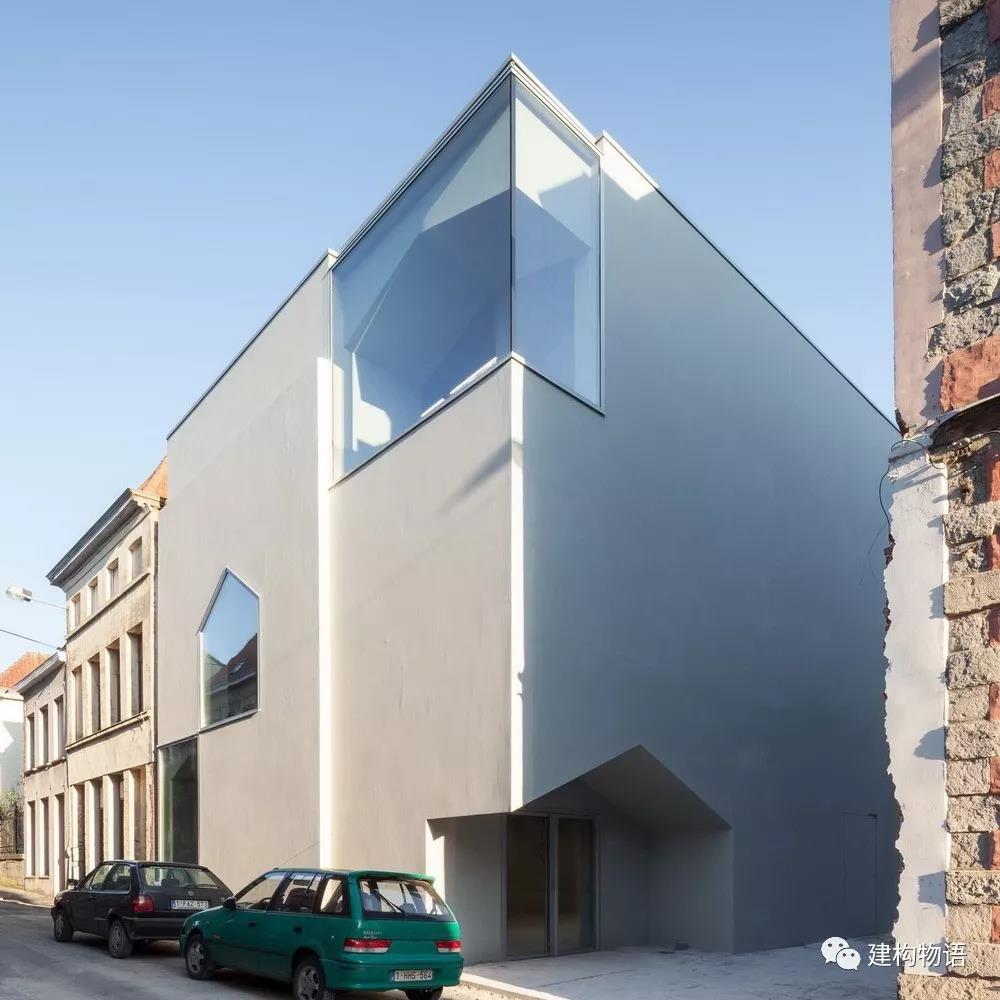

局部单一立方体的减法形成了标志性的形象

比利时鲁汶大学图尔奈(Tournai)校区建筑学院

(以上图片来源于Aires Mateus事务所官网)

建筑师:Aires Mateus

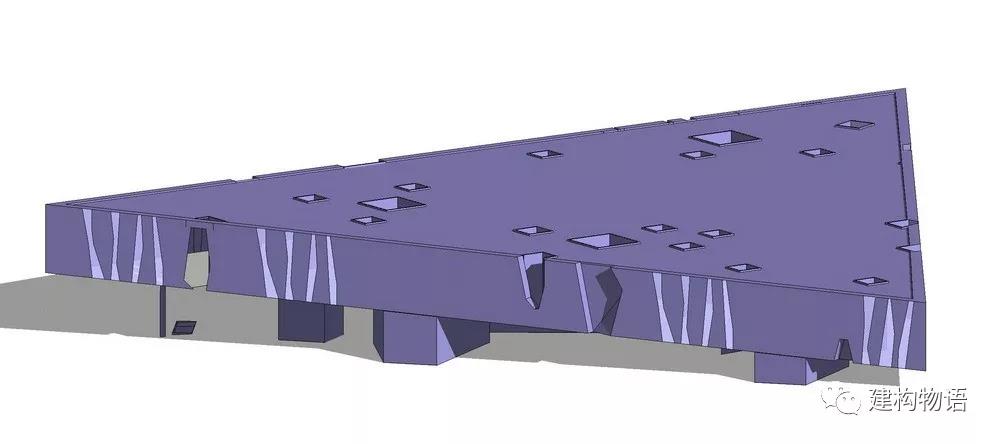

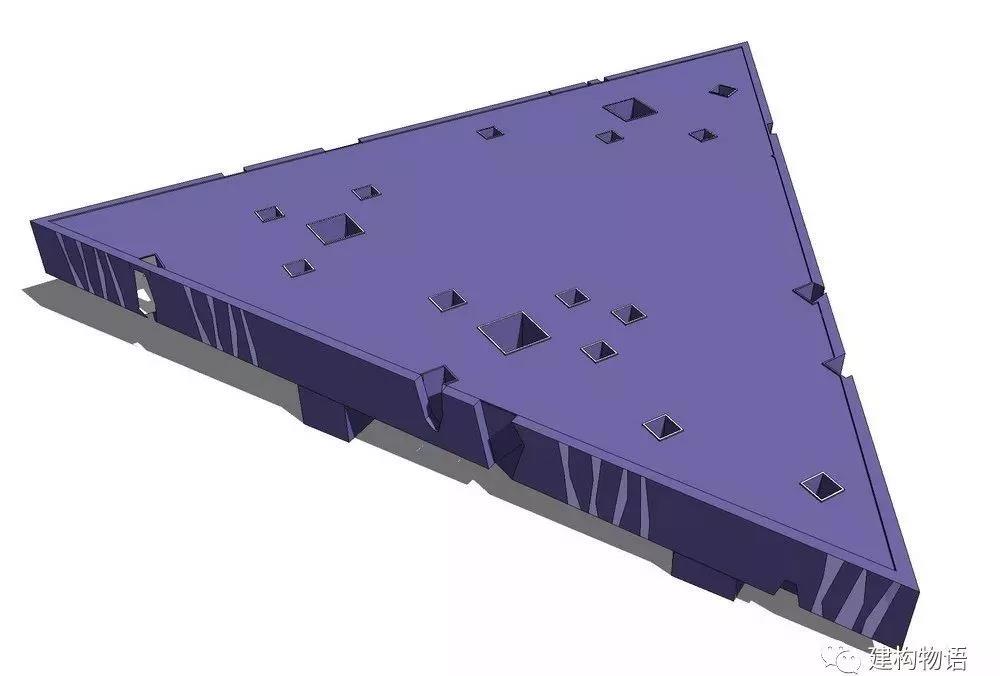

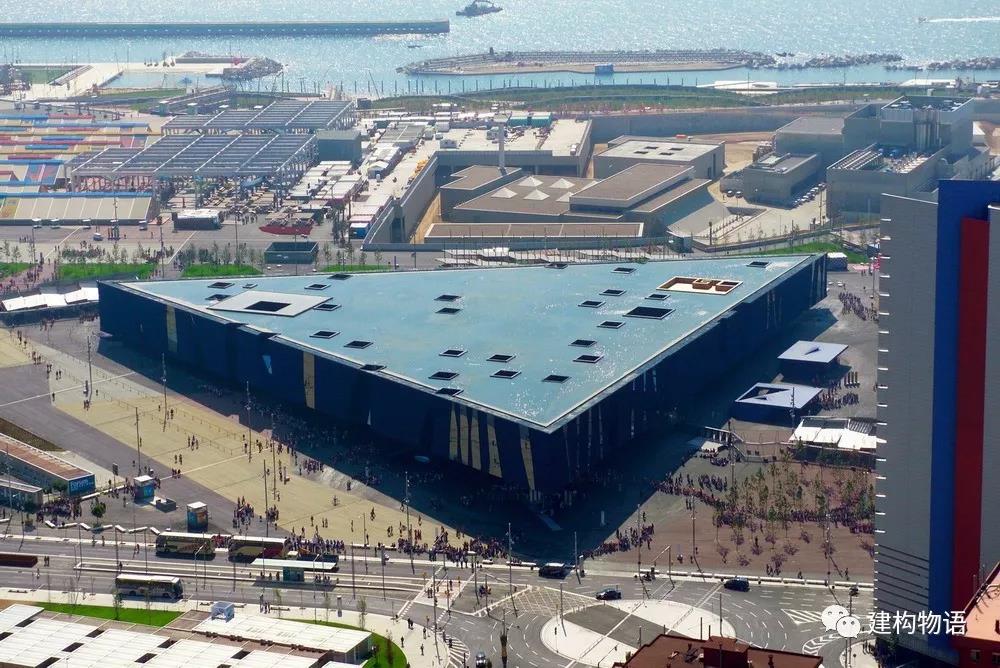

西班牙巴塞罗那论坛建筑——三角棱柱体块基础上的减法

建筑师:赫尔佐格&德·梅隆

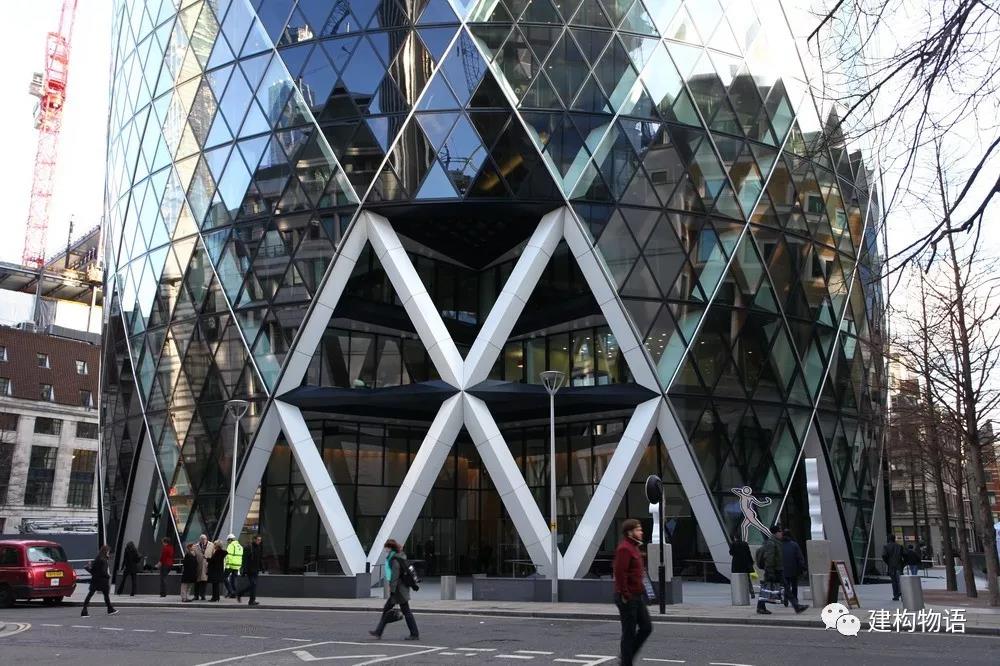

局部减法——保持单一体块形式的同时形成建筑的入口空间

英国伦敦瑞士再保险总部大厦

建筑师:诺尔曼·福斯特

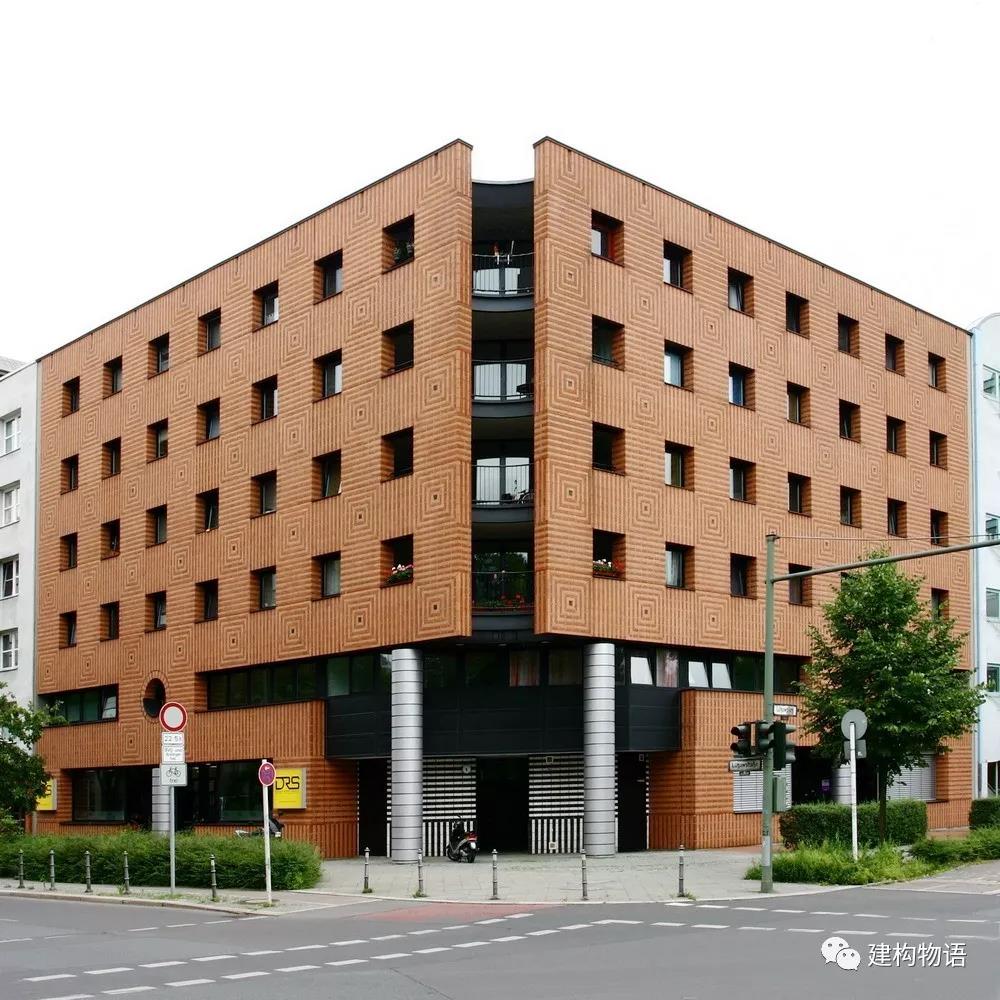

转角部位的局部减法——保持单一体块形式的同时形成建筑的入口空间

德国柏林某公寓

建筑师:马里奥.博塔


减法之后形成另一种相对复杂的单一体块则对这个复杂体块的形式要求较高,把握不好则可能让人感觉不舒服。


减法——沿角部弧线的切割之后形成另一种相对复杂的单一体块

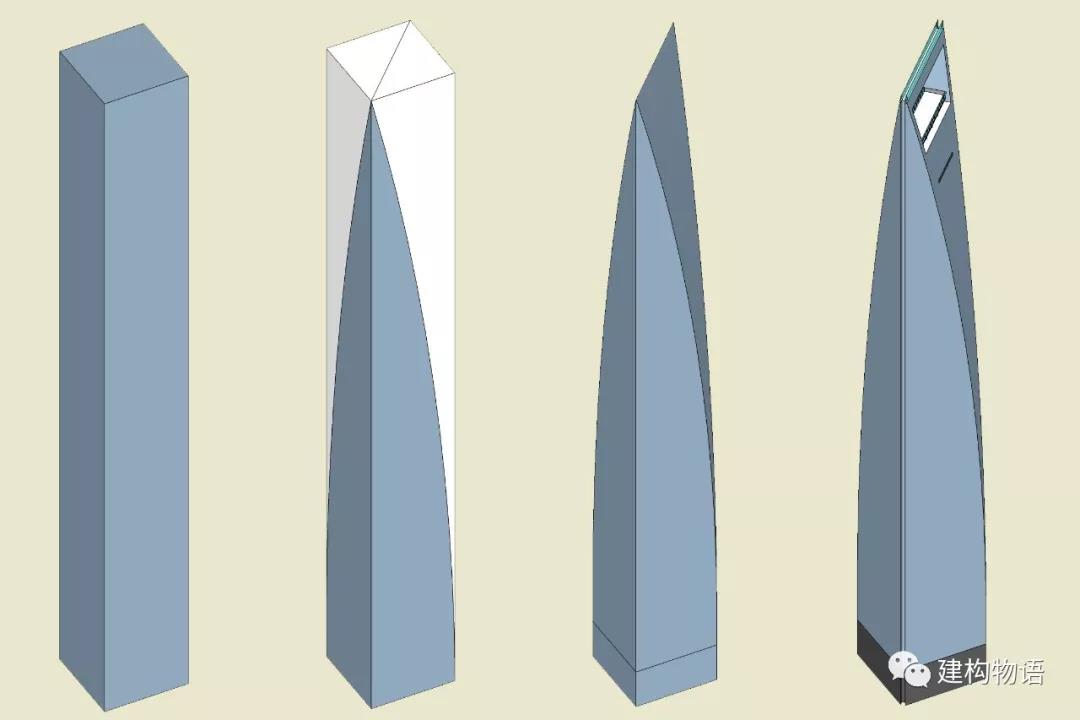

上海环球金融中心主体体块的形成分析示意图

(建筑师:KPF事务所)

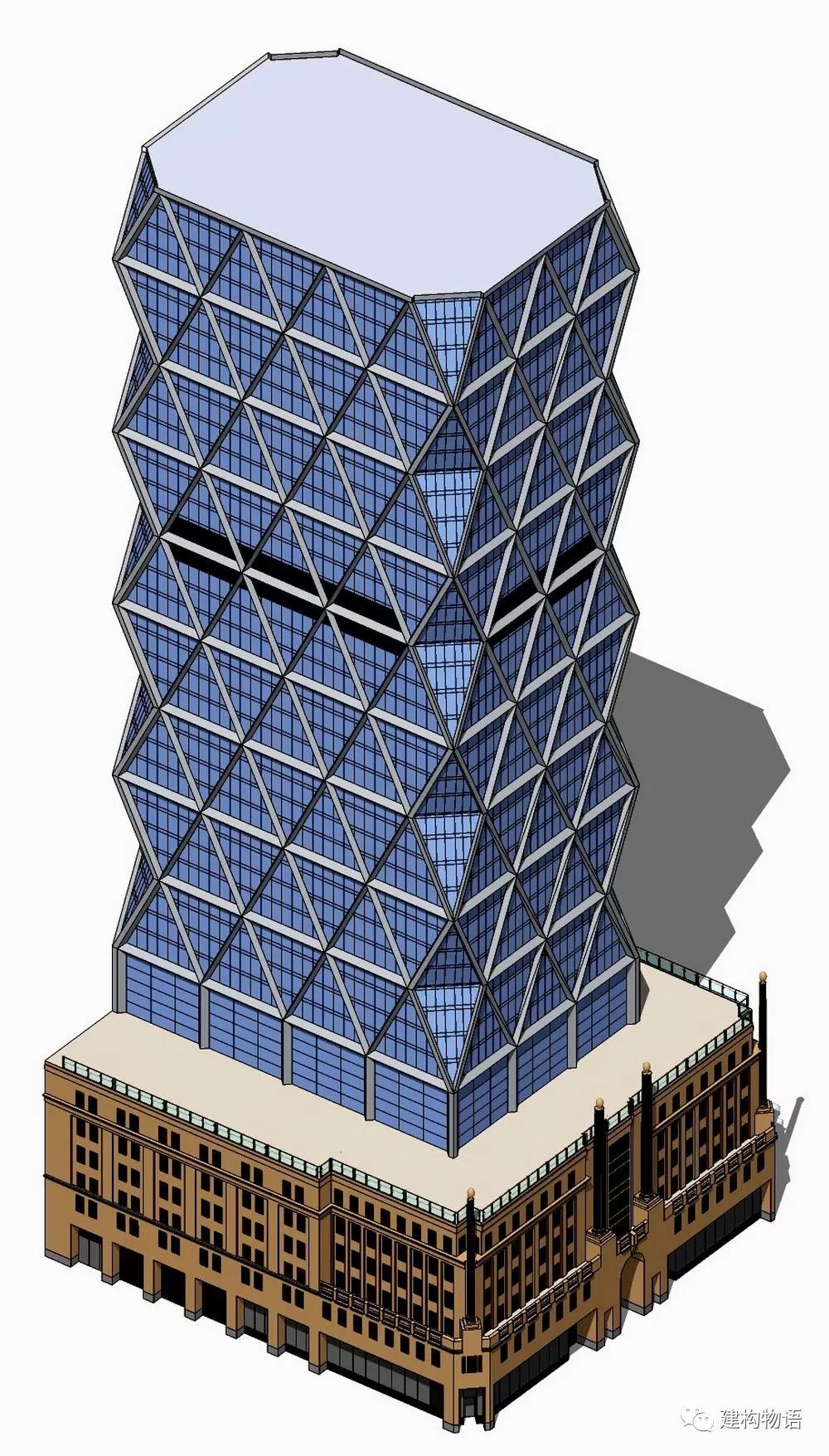

减法——转角部位三角形切割之后形成的另一种相对复杂的单一体块

美国纽约Hearst大厦

建筑师:诺尔曼·福斯特

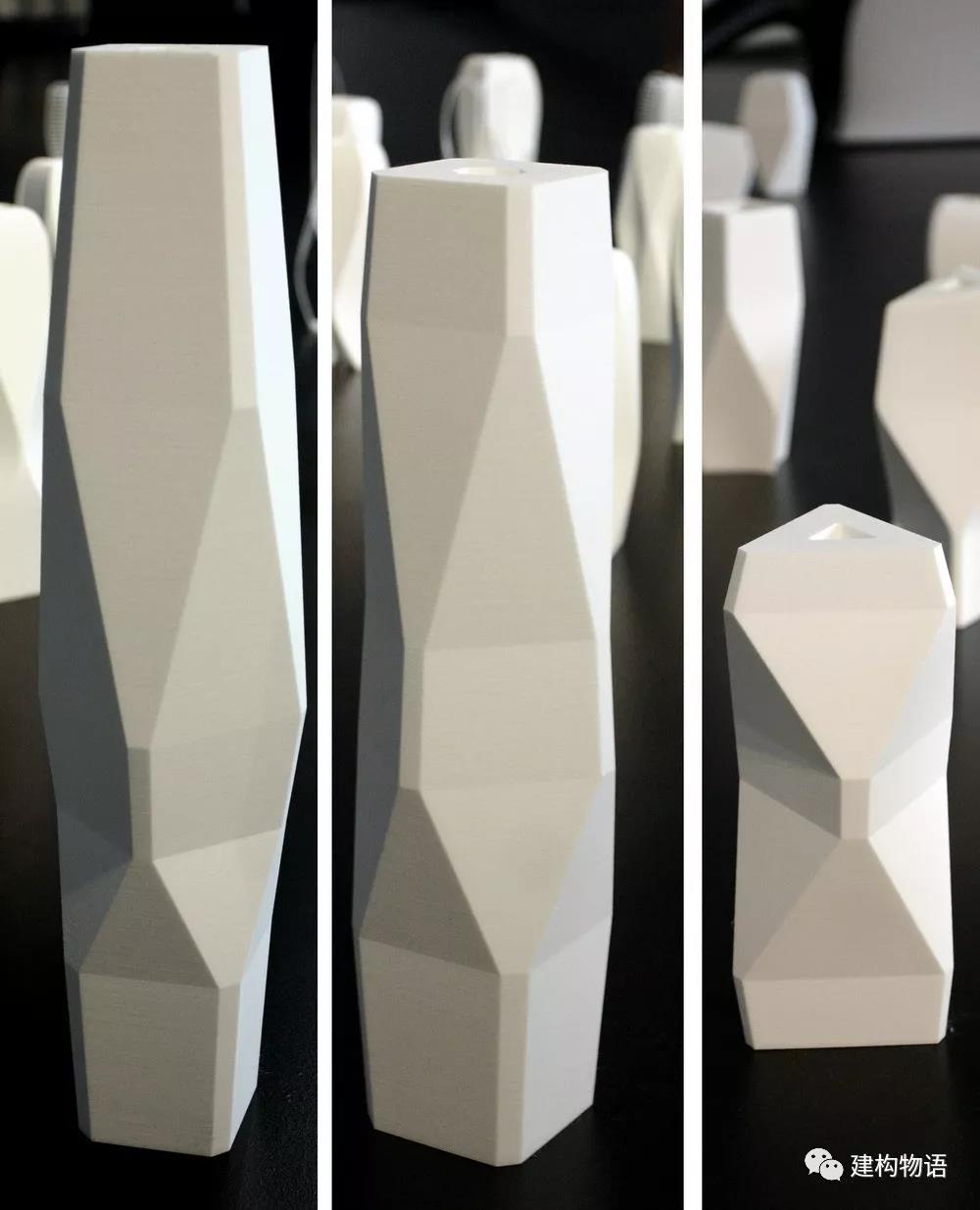

建筑师扎哈.哈迪德的高层建筑工作模型

直线规律性切割形成规律的、丰富多变的多面体。

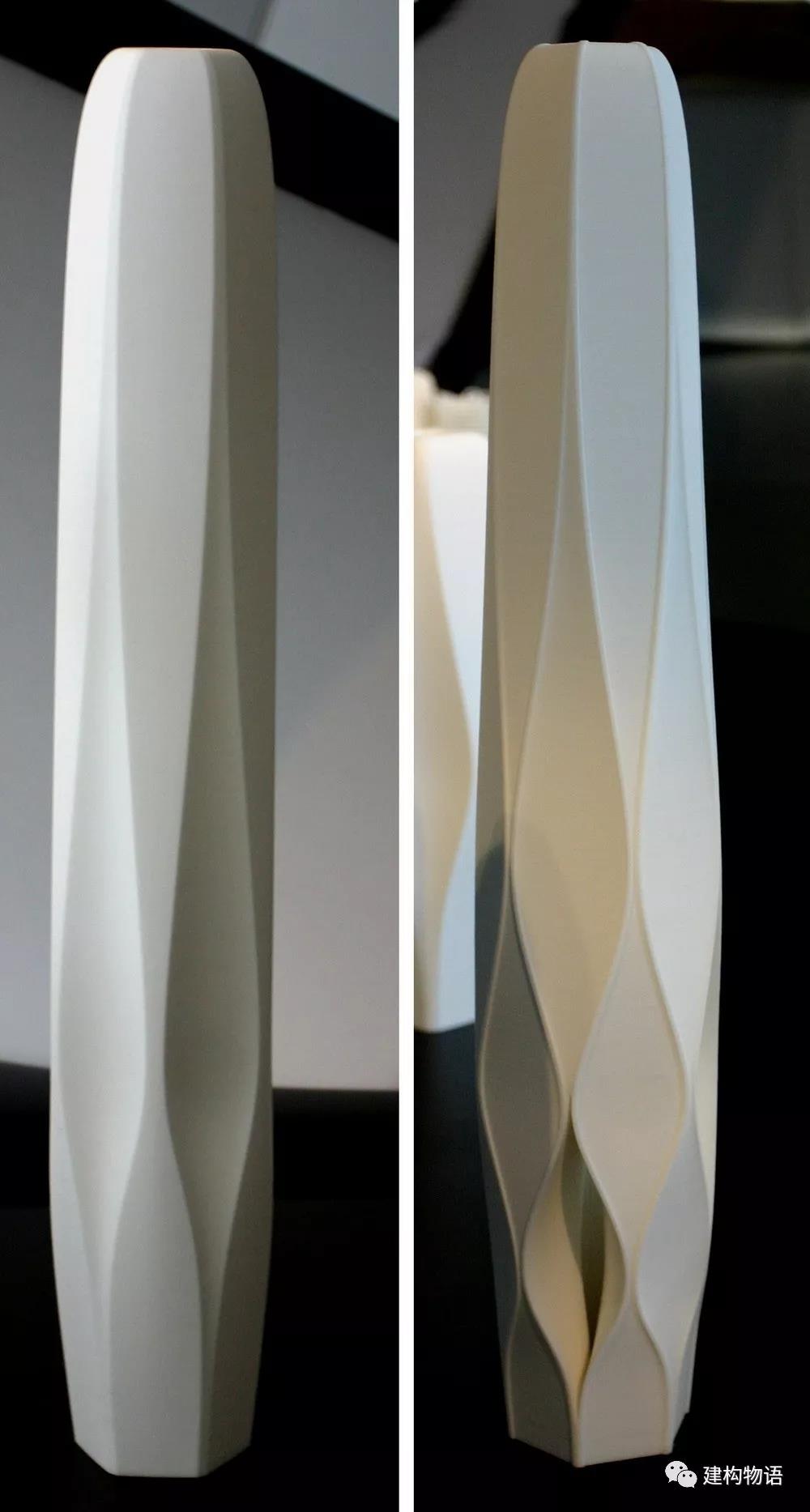

建筑师扎哈.哈迪德的高层建筑工作模型

曲线规律性切割形成丰富多变、具有古典装饰美感的圆滑的多面体,从模型也能看出建筑师深厚的古典形式控制能力。


当然,在应用减法的同时也可以适当结合其它手法,进而形成更为丰富的体块形式。

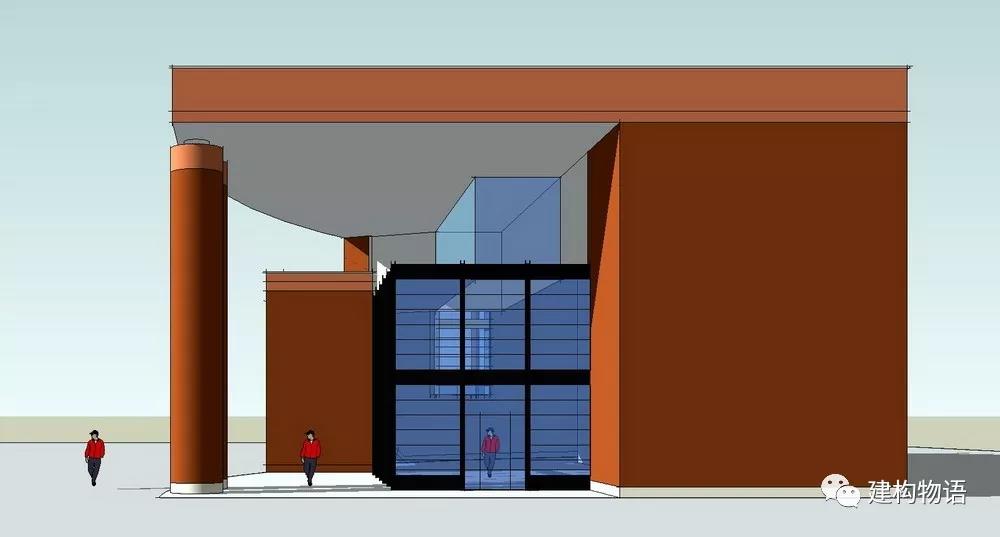

减法和加法的同时应用


L形体块在减法后形成的连续转折形式

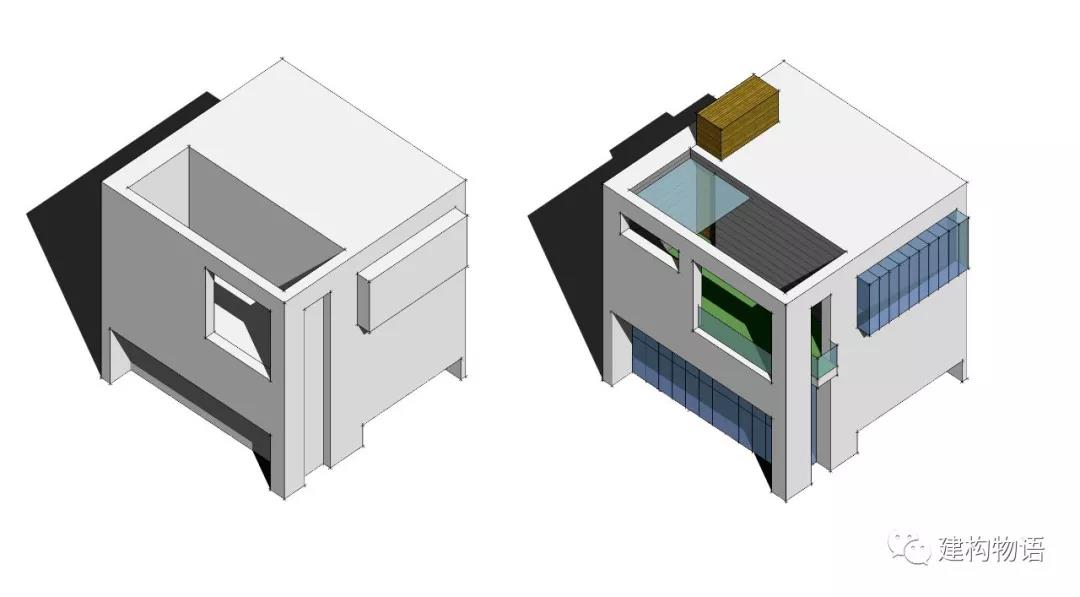

加法、减法、连续转折的综合应用
