立边咬合系统

适用范围:适用于公用建筑和民用建筑屋面

价格:¥电询

产地:上海

代理公司:上海瑞瀚建筑装饰有限公司

生产厂家:上海瑞瀚建筑装饰有限公司

电话:021-66082869

地址:上海市真南路1051弄5号楼10层

邮箱:shrean@163.com

产品详情

公司简介

   上海瑞瀚建筑装饰有限公司REAN是一家集金属屋面/幕墙维护系统的设计、施工、销售、售后服务、项目咨询管理于一体的专业化公司。REAN公司位于我国最大的商业、金融中心,也是西太平洋地区重要的国际港口城市 —上海,地理位置优越,交通便捷。REAN公司员工50余人,其中包括高、中级工程师、德国设计师、技术员等(不含施工队伍)。

   瑞瀚聘请了多名拥有金属屋面设计,高级工程师资质的专家,在金属屋面/幕墙系统的设计和生产加工方面具有丰富的知识和经验。REAN是具有国家认可的专业施工企业,我们选定的专业安装队伍,严格遵守国家的屋面施工技术标准,并且对材料采购、加工、排版、安装等,屋面系统质量的各个方面,进行严格控制。迄今为止,REAN在全国各地成功完成过大中型的具有代表性的公建项目和民用项目,项目涉及机场、会展中心、体育场馆、火车站、酒店……等。

   主要代表性工程有:“上海造币大厦”KME 建筑绿铜板金属屋面工程;“上海世博轴改造项目”直立锁边系统;“上海陆家嘴招商银行大厦” 铝镁锰板直立锁边屋面系统;“苏州吴中中润中心项目”直立锁边双复合系统;“上海嘉定图书馆文化馆项目”钛锌板立边咬合屋面系统……等。REAN通过对高品质金属屋面/墙面材料和系统的深入认识,结合对中国市场的全面了解和准确把握,力求把世界一流品质的产品、系统和技术服务完整地提供给客户。REAN也因其卓越不凡的品质在国内外市场上享有盛誉,得到了建筑师、业主、承包商和当地政府的一致推崇。

   REAN品牌代表着“品质、创新、经验、服务、诚信”。全体瑞瀚人将本着“团结协作、勇于承担、求真务实、持续创新”的核心价值观,视产品质量为生命,诚信创新,追求与顾客、员工、社会的共赢。REAN公司在机遇和挑战中不断发展,以安全可靠、美观大方、节能环保的技术和产品,致力于建筑领域一流的金属建材及屋面、幕墙系统技术服务商。


系统介绍

   立边咬合系统是一种360度双折的面支撑屋面系统,屋面板肋冠以机械锁扣折密,折密后的屋面完全防渗、防水。无论建筑形状如何,均能完全咬合接缝,整个屋面没有钉孔,既可以使屋面在温度变化时自由伸缩,避免温度应力,又杜绝了由系统螺钉固定方式所造成的漏水隐患。其特别的三维成弧加工处理,能安装成弧度大小不同的圆顶。屋面外板采用铝镁锰合金板,连接采用立边咬合连接方式。屋面系统与主体采用浮动式连接,完全吸收主体变位。整体结构性排水防水,立边双咬合的排水坡度需大于等于10度,立边单咬合的排水坡度需大于等于30度。三维弯弧特异造型易加工。



主要特性:

  • 结构简洁、轻巧、安全;

  • 满足建筑师和用户对弧形、球形和三维弯弧等特殊几何外型屋面要求;

  • 立边高度小,铝板损耗少,系统荷载小,结构稳定性高;

  • 系统采用固定扣件和滑动扣件组合,吸收因热胀冷缩产生的位移,防止板块变形或开裂。



系统参数:

  • 适用板材:0.7-0.8mm钛锌板、铝合金板、铜板等。

  • 板块宽度:430mm、530mm。

  • 立边高度:25mm

  • 板块长度:最长可达120m

  • 弯弧半径:最小弯弧半径可达1.8m

  • 适用排水坡度:通常适用排水坡度≧3°(5%)

  • 表面效果:金属原色效果、金属预钝化效果、表面锤纹效果、彩色涂层效果等

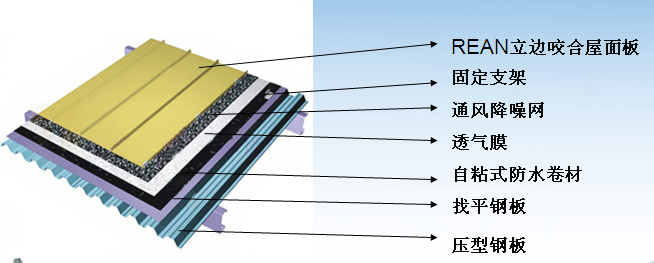

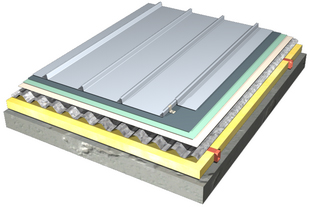

结构模型:

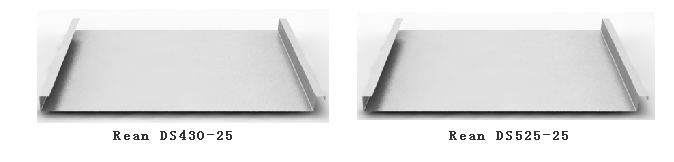

板型介绍:



节点处理:

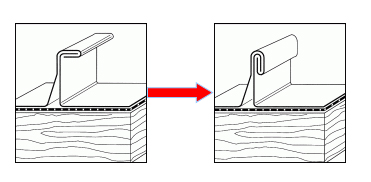

锁边节点360度机械咬合,虑及板块温度位移和严密防水。




屋脊节点:屋脊接缝采取机械咬合形式,不使用焊接或注胶,虑及温度位移和严密防水。



天沟节点:天沟与檐口交接处采用机械咬  合和往上翻折处理,不 使用焊接或注胶,虑及温度位移和严密防水。




经典案例:

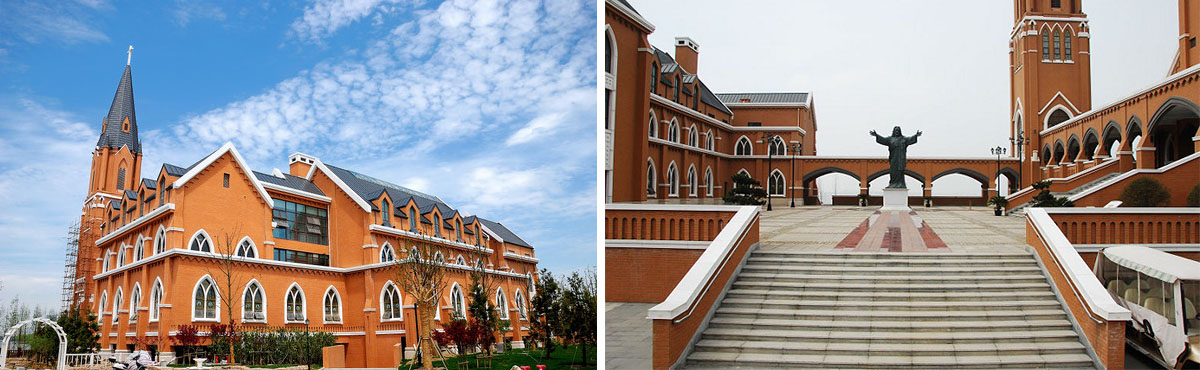

苏州独墅湖教堂

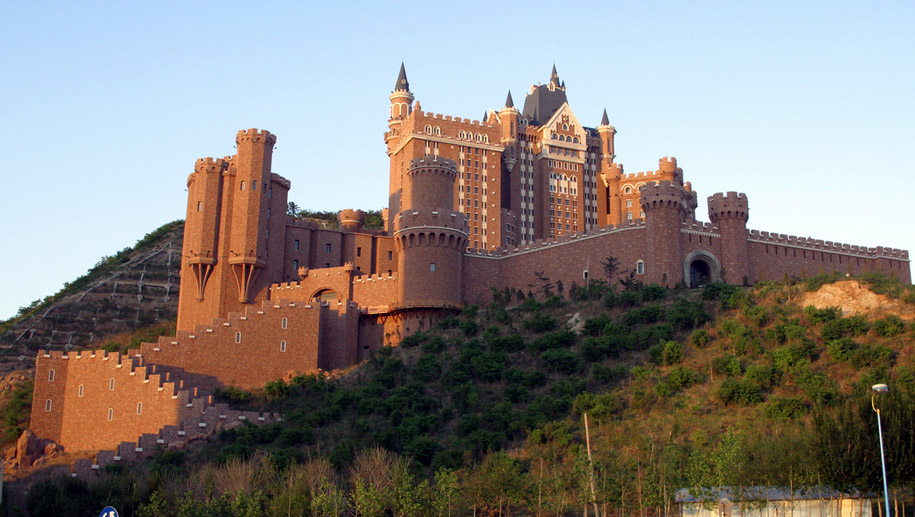

大连星海城堡酒店
