系统介绍

直立锁边系统说明

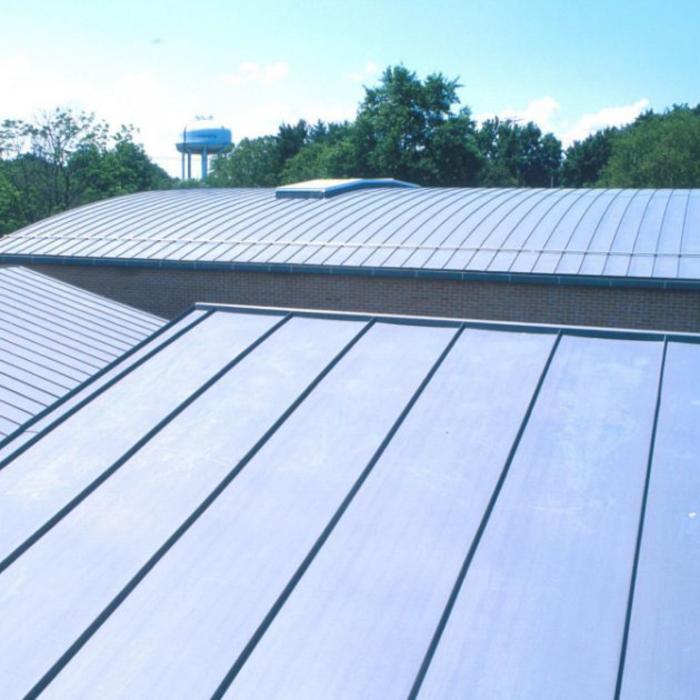

直立锁边系统是一个传统的钛锌板安装系统,采用单锁或双锁立边。通常屋面用双锁边,墙面用单锁边。

  • 较低的立边高度(25或32毫米),使屋面和墙面呈现出韵律感和现代感。在处理更加复杂的设计时,该系统也表现出更先进的技术优势。

  • 直立锁边技术特别适合于大面积的屋面和墙面,以及恶劣气候地区的建筑,比如经常遭受强风、暴雨和降雪的地区(山区或大陆性气候)。

  • 成型机和锁边机的使用节省了大量的安装时间。


立边高度500mm卷材加工后的板宽
H = 25 mm430 mm
H = 32 mm416 mm
厚 度0.7 mm , 0.8 mm
长 度最长15 m


表面颜色

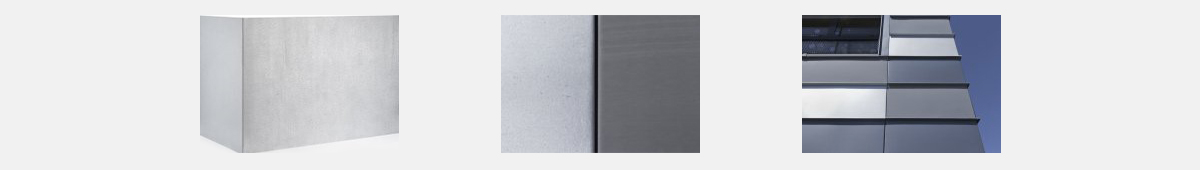

AZENGAR 云朵银

AZENGAR 云朵银是第一种使用雕刻工艺的钛锌板,具有独一无二的新颜色。不均匀的表面肌理赋予了钛锌板全新的形象!AZENGAR是市面上最哑光和颜色最浅的钛锌板。它独树一帜的粗糙的不均匀表面,获取自然光的同时给与了建筑永恒的外观。它是天然的材料,自我表达,充满生气!它的绿色设计,采用了全新的生产工艺,减少了生产过程的用酸量,用水量和生产步骤。





原锌

原锌具有闪亮的金属光泽,随时间推移,表面会形成亚光的暖灰色钝化层。

这种灰色的钝化层具有天然的纹理和光泽,其质感可与自然界矿物材料的表现相媲美。





天然灰钛锌板

天然灰钛锌板的表面一开始就具有原锌钝化几年后的暖灰色。这是通过改变原锌表面约一微米的晶体结构,实现钛锌板天然钝化后的外观效果。金属表面结构发生的是化学反应,并非涂层,所以十分耐久。这种自然的暖灰色调使得天然灰钛锌板能够与其他建筑表皮材料和谐共处。



水墨黑钛锌板

水墨黑钛锌板具有亚光的黑色、天然的肌理和天鹅绒般的触感,为世界各地的建筑师所钟爱。跟天然灰钛锌板一样,通过改变金属表面约一微米厚的晶体结构而实现的外观变化。这种金属表面结构的改变是化学反应,并非涂层,所以十分耐久。水墨黑钛锌板的名字来自其炭黑般的色彩,它可与许多材料搭配使用,比如木材、玻璃、石材,还有清水混凝土。



PIGMENTO 彩色钛锌板

钛锌板以其优雅的暖灰色而闻名,但是想象一下,带有一点红、绿或蓝色的钛锌板能给您带来多少创作空间?

PIGMENTO彩色钛锌板是通过在钝化层中添加少量的矿物颜料形成的。这些彩色预钝化锌的表面保留了钛锌板天然的纹理和质感,可与其他材料完美地结合,同时光线反射所带来的微秒色彩变化也可激发出新的设计灵感,为各种建筑环境提供丰富的色彩选择。

目前有四种典雅颜色:森林绿、秋天红、烟雾蓝、檀木棕。



主要优势

Simplicité de pose世界范围内广泛适用的传统系统
Discrete灵活性和简洁性适合各种建筑设计的要求
Technicité最佳的抗风性能
Simplicité de pose安装快速、简单经济


应用领域

  • 各种屋面类型

  • 所有外形:平面、曲面、内凹、外凹、圆锥、球形和双曲

  • 坡度: 至少3度(5%)


基层

基层必须

  • 坚实和连续

  • 符合荷载要求,最低抗拉力为50daN/扣件

  • 安装于至少有3个支点的结构件上

  • 表面平整,没有突出的螺钉等部件


安装说明

安装直立双锁边屋面的步骤:

1在基层上铺设钛锌屋面板:

在L型一端安装扣件,另一块板的U型一端咬合在此L型一端上。安装过程要避免外力造成板块产生横向应力和变形。


2安装扣件:
扣件的数量取决于所在地区的气候条件。更多信息请联系我们 。


横向接缝

当屋面长度大于推荐的钛锌板长度时,就需要采取横向接缝的方式搭接钛锌板。根据屋面坡度的不同,采取不同的搭接方式。

台阶式

适用于坡度在3度(5%)以上的屋面,对直立锁边来说,台阶的高度至少需要8厘米。

1534815358311066244.jpg  1534815461288083342.jpg

双接缝
适用于坡度8度(15%)以上的屋面。 接缝中的重叠部分至少要20厘米,并且顶部需要安装固定扣件。
重叠部分应该根据项目所在地的气候条件做相应的增加。


单接缝
适用于坡度为25度(47%)以上的屋面。
单接缝的重叠部分为5厘米。 为了确保更好的防水效果,VMZINC推荐用双接缝工艺代替单接缝。


扣件

  • 扣件的固定必须要满足材料热胀冷缩的性能要求。 扣件起到了双重的作用:

  • 确保满足整体屋面的受力需要

  • 允许材料的自由热胀冷缩

针对第二个作用,在直立锁边工艺里,需要分别使用滑动扣件和固定扣件来满足材料的热胀冷缩。
VMZINC的扣件均为304不锈钢材质。
固定扣件:0.5mm厚。扣件具有预制埋头孔,满足负荷载要求。
滑动扣件:含有0.6mm厚的底座和0.4mm厚的滑动组件。底座上可滑动槽长度为70mm。扣件具有预制埋头孔,满足负荷载要求。


在安装时,滑动扣件上的滑动组件应放在滑动槽的中间。
每个扣件(包括固定和滑动扣件)应能承受至少50daN(即500牛顿)的拉力。
推荐使用螺丝来固定扣件,每个滑动扣件用3个螺丝。使用钉子会减少抗拉能力。如果一定要使用钉子,建议使用环纹钉。

  • 最大扣件间距:

  • 屋面主体部分330毫米,即一米至少3个扣件。

  • 在屋檐处(相当于屋面投影1/8的距离)至少要安装3个扣件。扣件最大间距不得超过165毫米。
